#2 Creo Parametric Simulate Lite

□ Creo Parametric Simulate 초보자 동영상

creo Simulate Lite의 프로세스 가이드를 이용하여 구조 해석을 진행 합니다. 구속조건 및 하중을 넣는 방법을 배울수 있습니다. 어디가 취약한지 결과 값을 학인 할수 있습니다.

 Creo Simulate의 접촉 구조해석 예제 동영상 입니다. 접촉 하는 부분을 세트로 만들어야 합니다.
creo Simulate Lite에서는 사용 할수 없습니다.



□ #2 제약 조건 적용

모델의 엔티티에 구조적 구속조건을 적용하여 모델 형상의 일부를 고정하여 움직일 수 없거나
미리 결정된 방식으로만 움직일 수 있도록 합니다.

▶ planar
모델 서피스의 평면형 이동을 제어합니다. 자유도 정의가 불가능 합니다

▶ Pin
원통형 서피스의 변환 및 회전을 제어합니다. 자유도를 위해 실린더 면 또는 중심축을 선택 할수 있습니다.
팽이를 연상 하시면 됩니다.

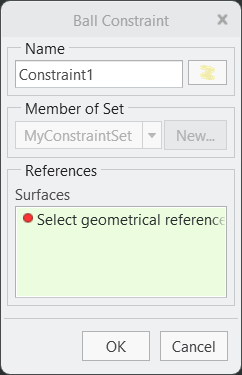

▶ ball
구형 표면의 회전을 제어합니다. 자유도 정의가 불가능 합니다



□ Load

Creo Simulate은 모델의 표준 분석 및 민감도 연구를 수행하는 도구로, 모델이 실제 환경에서 직면할 것으로 예상되는 하중(Load)과 구속조건을 정의합니다. 모델은 정의한 하중 하에서 동작을 시뮬레이션하며, 이로써 최적 모양과 질량이 하중에 따라 변할 수 있습니다. 구조 하중을 적용할 때는 다양한 분포 및 공간 변형 방법을 선택할 수 있으며, 실제 부하 조건을 정확하게 시뮬레이션하기 위해 부하를 맞춤화할 수도 있습니다.

1. force and moment loads

• 솔리드 모델의 경우 점, 정점, 곡선, 모서리 또는 표면에 힘 하중을 적용할 수 있습니다. 해당 표면과 연관된 쉘이 없는 한 솔리드 모델의 표면에 모멘트 하중을 적용해서는 안 됩니다. 모서리나 곡선에 빔이 없는 한 솔리드 모델의 모서리나
  곡선에 모멘트를 적용해서는 안 됩니다.
• 2D 플레이트 또는 2D 솔리드의 모서리나 표면에 모멘트 하중을 적용해서는 안 됩니다.
  힘이나 모멘트를 점에 적용하면 응력 집중이 발생할 수도 있습니다.
• 쉘 모델의 경우 점, 정점, 곡선 또는 표면에 힘과 모멘트를 적용할 수 있습니다. 중간 표면에 수직인 모멘트를 정의하는 것은 피해야 합니다. 또한 점에 힘이나 모멘트를 적용하면 응력이 집중될 수 있다는 점을 명심하십시오.
• 솔리드, 2D 솔리드 또는 2D 플레이트의 점에 모멘트 하중을 적용하지 마십시오.
• 하나의 하중에 힘과 모멘트를 결합할 수 있습니다.
• 현재 좌표계를 기준으로 힘과 모멘트를 정의합니다. 현재 좌표계를 지정하지 않으면 하중은 WCS를 기준으로 합니다.
• 참조 원통형 또는 구형 좌표계의 Z축이 로드하려는 요소에 닿는 경우 하나 이상의 방향 구성요소에 대한 힘 또는 하중 값을 성공적으로 지정하지 못할 수 있습니다. 문제를 알리는 메시지가 표시될 수 있습니다. FEM 모드의 경우 런타임 시 메시지가 표시됩니다. 이 문제를 해결하려면 좌표계를 데카르트 좌표계로 변경하거나 Z축이 로드하려는 개체에 더 이상 닿지 않도록 좌표계 방향을 다시 지정할 수 있습니다.
• 힘이나 모멘트를 적용하면 Creo Simulate는 해당 엔티티에 하중 아이콘을 표시합니다. 아이콘에는 하중 방향을 나타내는 벡터가 포함되어 있습니다. 벡터 방향이 지정한 것과 일치하지 않으면 하중을 검토하십시오.

▷ Force 크기와 방향 설정

하중에 대한 힘, 모멘트, 속도 또는 가속도의 크기와 방향을 지정하려면 다음 항목 중 하나를 선택합니다

1) Components
    입력한 컴포넌트에서 힘 또는 모멘트의 방향과 크기를 결정합니다.
    2D 평면 변형 또는 2D 축대칭 모델이 있는 경우 모멘트 하중에 대해 Z 만 지정할 수 있습니다. 2D 솔리드가 아닌 2D 쉘에만 Z를
    지정하십시오 .

2) Dir Vector & Mag
   힘 또는 모멘트의 방향을 설정하고, 크기를 자기력(Mag) 입력 상자에 입력합니다. 양수 값은 벡터 방향으로 힘 또는 모멘트를
   나타내며, 음수 값을 사용하면 벡터 방향과 반대로 힘 또는 모멘트가 적용됩니다.

3) Dir Points & Mag
  두 점을 선택한 다음 Mag 입력 상자 에 힘의 크기를 입력하여 힘 또는 모멘트의 방향을 입력합니다 . 양의 크기를 입력하면
  소프트웨어는 벡터와 동일한 방향으로 힘이나 모멘트를 적용합니다. 음수 값을 사용하면 방향이 벡터와 반대가 됩니다.

2. pressure loads

3D 모델 표면 또는 2D 모델 곡선에 압력 하중을 생성할 수 있습니다. 2D 모델의 경우 하나의 표면만 경계하는 곡선을 선택할 수 있습니다. 기준 커브, 자유 부동 커브 또는 둘 이상의 서피스에서 공유되는 커브는 선택할 수 없습니다.



▷ 참고 동영상



3. gravity loads

• 하중 세트당 하나의 중력 하중만 정의할 수 있습니다.
• 결과적인 중력 하중은 검토할 수 없습니다. (각 하중 세트는 별도로 계산됩니다.)
• 중력 하중은 Structure에서만 사용할 수 있는 본체 하중입니다. 이러한 하중은 모델에 영향을 미치는 중력을 시뮬레이션합니다. 중력 하중을 정의할 때 각 좌표 방향에서 하중의 중력 구성요소를 지정합니다.
• 중력을 지정할 때 거리/시간 2 로 표시되는 중력 가속도를 정의하는 값을 입력합니다 . 양수 또는 음수 값을 입력할 수 있습니다. 입력한 기호는 WCS 또는 다른 데카르트 좌표계를 기준으로 중력의 방향을 정의합니다.
• 부호를 선택할 때 음수 값은 좌표 방향과 반대라는 점을 이해하십시오. 예를 들어, Y 방향으로 1G(386.4 in/sec 2 ) 의 하향 중력을 시뮬레이션하고 in/sec 2 에서 작업하는 경우 Y 입력 상자 에 –386.4를 입력합니다 .
  단순히 386.4를 입력하면 중력이 위쪽으로 작용하게 됩니다.
• 3D 모델의 경우 중력은 WCS 또는 참조로 선택한 다른 데카르트 좌표계를 기준으로 합니다. 2D 모델의 경우 중력은 2D 모델의 참조 좌표계 또는 참조로 선택한 다른 데카르트 좌표계를 기준으로 합니다.
• 중력 하중을 적용하면 소프트웨어는 WCS 원점에 중력 아이콘을 표시합니다. 아이콘에는 하중 방향을 나타내는 벡터가 포함되어 있습니다. 벡터 방향이 지정한 것과 일치하지 않으면 하중을 검토하십시오.

▷ 프로세스 가이드를 이용한 Simulate Lite Tutorial

Tutorial: How to use Creo Simulate Lite in PTC Creo and show design intent | GrabCAD Tutorials



Simulate Lite는 제한적이지만 부품의 신뢰성을 검증 할수 있습니다. 라이선스는 무료로 제공 하고 있습니다.
하지만 운영을 하기 위해서 교육이 필요 합니다. 어떻게 모델에 구속 조건을 넣아야 하는 지. 어떻게 하중 조건을 넣어야 하는지, 해석의 결과 어떻게 내가 원하는 값을 측정 할수 있는지 등 . . .  가이드가 필요 합니다. Simulate Lite는 간소한 프로그램 이지만, 사용하기 위해 숨겨진 내용을 배워야 사용 가능 합니다.  필요따라 유료 교육 및 지원이 요구 됩니다.

---
