#3 설계 공차 분석? - Worst Case Tolerance Analysis 편

□ 공차 계산 예제 1

도면 예제

▷ GAP-Y

기호	↑ 방향	↓  방향	Tol
1	14		1
2		20	2
Total	14	20	3

SUM

6

3

MAX "GAP-Y"	9	mm
MIN "GAP-Y"	3	mm



▷ GAP-X

기호	← 방향	→  방향	Tol
B	3		0
C		20	2
A	14		1
Total	17	20	3

SUM

3

3

MAX "GAP-X"	6	mm
MIN "GAP-X"	0	mm

* 최소 값이 "0" 입니다. 틈새가 없을수 있습니다



□ 공차 계산 예제 2

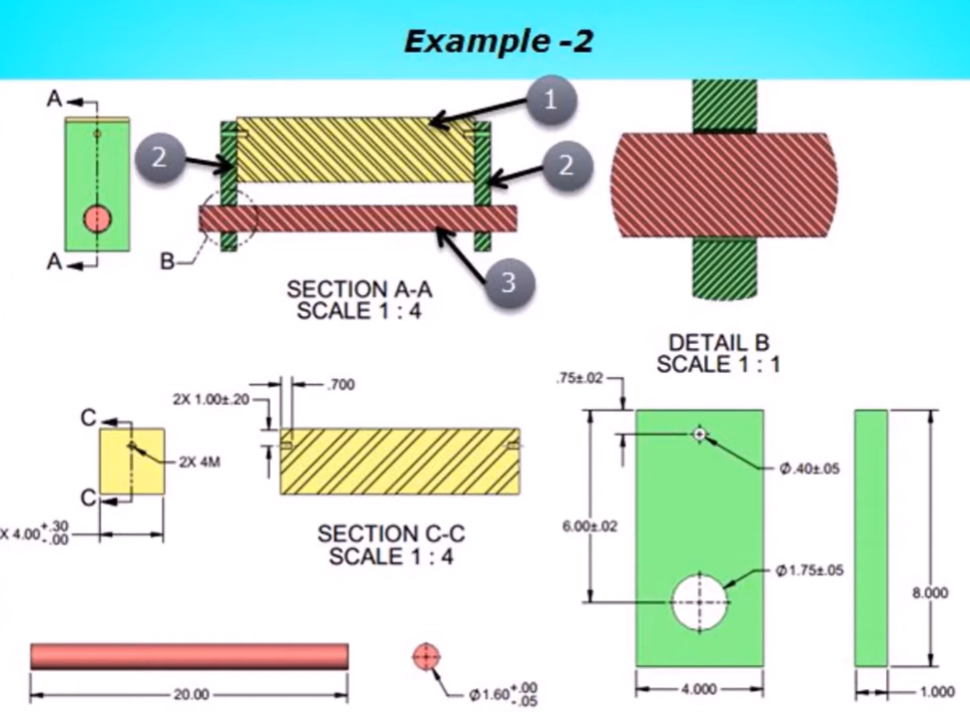

도면 예제

■ 모델 구성
1. 사각형 - BAR
2. Plate
3. Shaft

"사각형- BAR"와 Plate는 "볼트" 연결로 고정 되어 있습니다. 즉, 중심축이 동일선상에 있습니다.
Shaft와 Plate Hole 사이에는 GAP이 있습니다. 조립이 안되는 경우가 있는지 분석 해야 합니다.

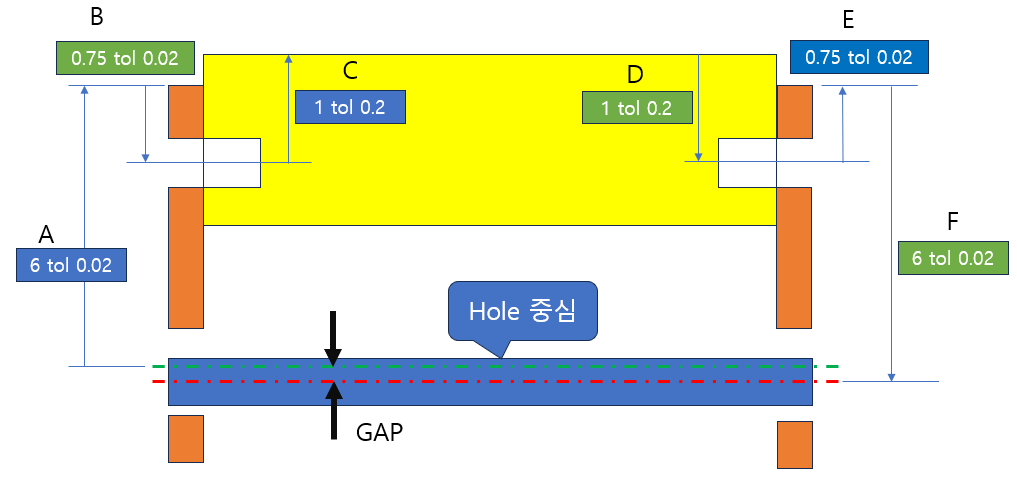

기호	↑ 방향	↓  방향	TOL
A	6		0.02
B		0.75	0.02
C	1		0.2
D		1	0.2
E	0.75		0.02
F		6	0.02
TOTAL	7.75	7.75	0.48

SUM

0

0.48

MAX GAP	0.48	mm

중심의 축의 Gap이 최대 "0.48" 입니다.  Hole의 직경은 1.75 +0.96 = 2.71 이상이면 조립시 문제가 없습니다.
