□ 무게 계산 기능 소개
Creo Parametric은 부품 및 어셈블리의 무게를 계산하는 기능을 제공합니다. 무게는 주로 재질의 밀도와 부피를 사용하여 계산됩니다. 재질 파일은 밀도 값을 정의 할수 있습니다. 수동으로 밀도 값을 모델에 직접 입력도 가능 합니다
Materials : 자동으로 무게 계산 하기
■ 무게 측정 Feature 정보 사용자 정의 무게 측정 Feature를 이용하여, 실시간으로 무게 계산을 할수 있습니다. 사용자 정의 Feature는 자체 매개변수가 있습니다.사용자 정의 Feature는 모델 Tree에서 반
tool-2020.tistory.com
사용자 편의 성을 위해 반드시 재질 파일을 지정 하여 무게를 측정 합니다. 재질 파일은 Config.pro 의 Pro_material_dir로 정의 합니다. 예시) Pro_material_dir c:\ptc\idt_stds\material_dir
- 재료 라이브러리 사용
일상적인 디자인에 사용하는 재료 정의를 마쳤으면 모든 사용자가 액세스할 수 있는 재료 라이브러리 디렉토리를
생성하십시오. 내용을 보호하려면 읽기 및 실행 권한만 있는 디렉토리를 설정하십시오. 그런 다음
pro_material_dir 구성 파일 옵션에 해당 경로를 지정합니다 . 재료(Materials) 대화상자 의 찾는 위치
(Look In) 상자에는 pro_material_dir 구성 옵션 으로 지정된 경로에 있는 디렉토리가 표시됩니다 .
pro_material_dir 구성 옵션을 설정하지 않으면 찾는 위치 (Look In) 상자에 기본 재료 디렉토리
( <Creo loadpoint>\text\materials-library ) 가 표시됩니다 .
모델에 재질 설정이 완료 되어 있으면, Analysis" 탭에서 "Model Analysis"를 선택하고 "Volume/Weight"를 클릭, 부피를 계산하려는 부품을 선택하고 "Compute"를 클릭하여 부피 및 무게등의 값을 얻을 수 있습니다.
ToolBOX 프로그램의 사이즈 및 무게 계산을 자동화 하기 위해서는 1) 재질 파일을 만들어야 합니다, 2) 재질 파일을 측정 폴더에 저장 합니다. 3) ToolBOX 재질 관리자 프로그램에 등록을 합니다.
▷ 이미지 변환 프로그램 설정 방법

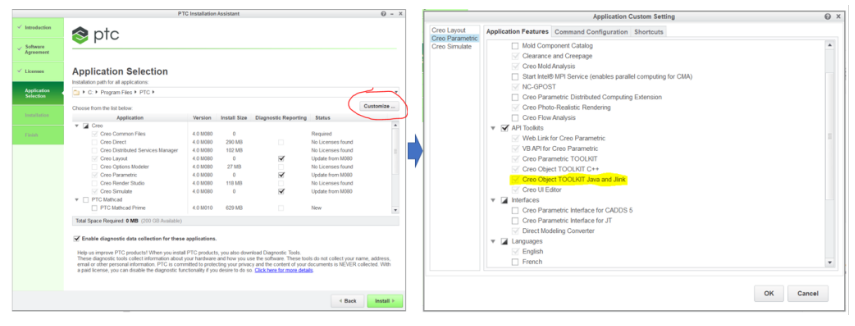

1) Creo 설치 프로그램에서 JAVA 프로그램을 설치 합니다 (무료 라이선스를 사용 합니다)

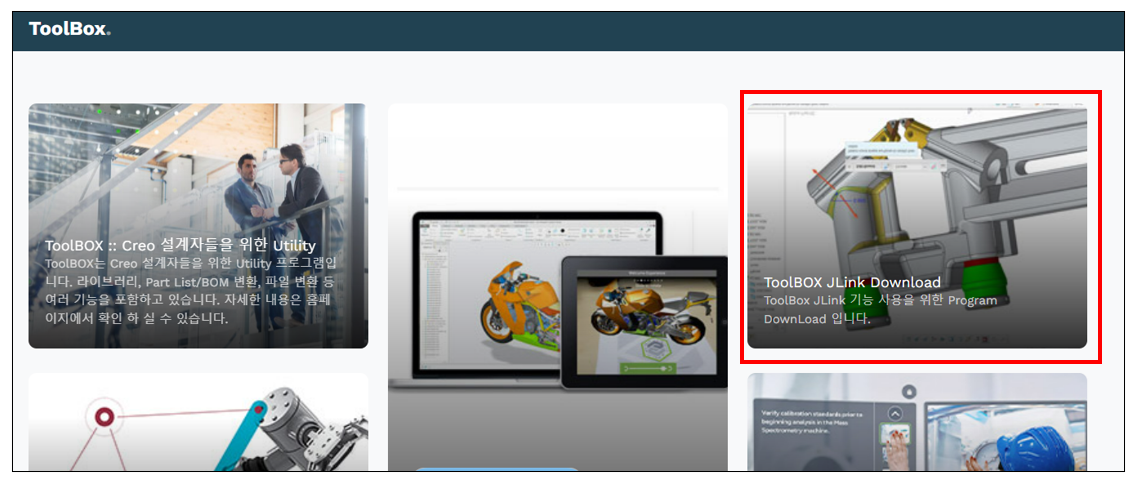

2) ToolBOX JLINK 프로그램을 다운로드 합니다.
주소 : app.idt21c.com
3) 다운로드된 ToolBOX JAVA 압축 파일을 다음 폴더에 해제 합니다
C:\PTC\creo_stds\TOOLBOX_APP 폴더 아래에 압축 파일을 해제 합니다. 아애와 같이 폴더 및 파일이 저장 됩니다
현재 뷰 상태를 ISOVIEW 이미지로 만들수 있습니다. Zoom 과 회전 기능을 사용 하여 적당 하게 배치 합니다. "is" mapkey를 사용하면 자동으로 ISOVIEW가 생성 됩니다. 이것은 Part List 프로그램에 표시 할수 있습니다
□ Part List 무게 계산 기능 사용 방법
1. Open 하기 위한 어셈블 파일이 저장 된 폴더를 작업 폴더로 설정 합니다. 어셈블 모델을 Creo에서 Open 합니다.
2. Part List 프로그램을 실행 합니다

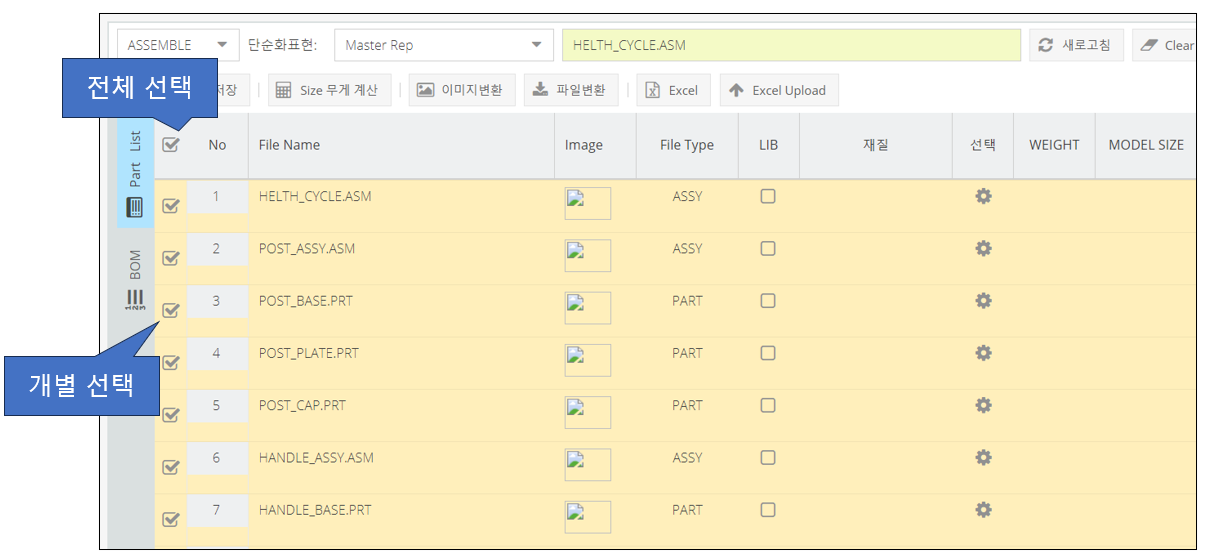

3. 전체 또는 선택한 모델의 이미지를 생성 합니다 . "이미지 변환"을 클릭 합니다.
4. 재질지정을 위해 "선택" 화면을 클릭합니다. 카테고리를 선택 합니다. 재질 파일을 더블 클릭 합니다.
어셈블 파일은 재질 파일을 선택 할수 없습니다.
5. 사이즈 변환을 클릭하여 무게 및 모델 사이즈를 계산하고, Parameter로 저장 합니다
1) 사이즈 Parameter 이름 : MODEL_SIZE
2) 무게 Parameter 이름 : MODEL_WEIGHT
3) 재질 이름 Parameter 이름 : MATERIAL
6. 파일 이름을 더블 클릭하여 모델 정보를 확인 할수 있습니
6) BOM에서 전체 어셈블의 무게를 표시할 수 있습니다
사이즈 계산을 위한 변환 작업 때문에 다소 시간이 소요 됩니다 ( Max 2분)
ToolBOX 프로그램은 관계형 데이터 베이스를 사용 합니다. BOM 정보를 저장 하지는 않습니다, 향후 BOM 정보를 저장 하여, CREO를 사용 하지 않는 사용자 분들과 공유가 가능 합니다.
