Mapkey를 이용하여 사전 정의된 공차 값을 입력 합니다. Mapkey는 반드시 Quick Access Toolbar에 위치 해야 합니다
■ 새로운 공차 값 입력

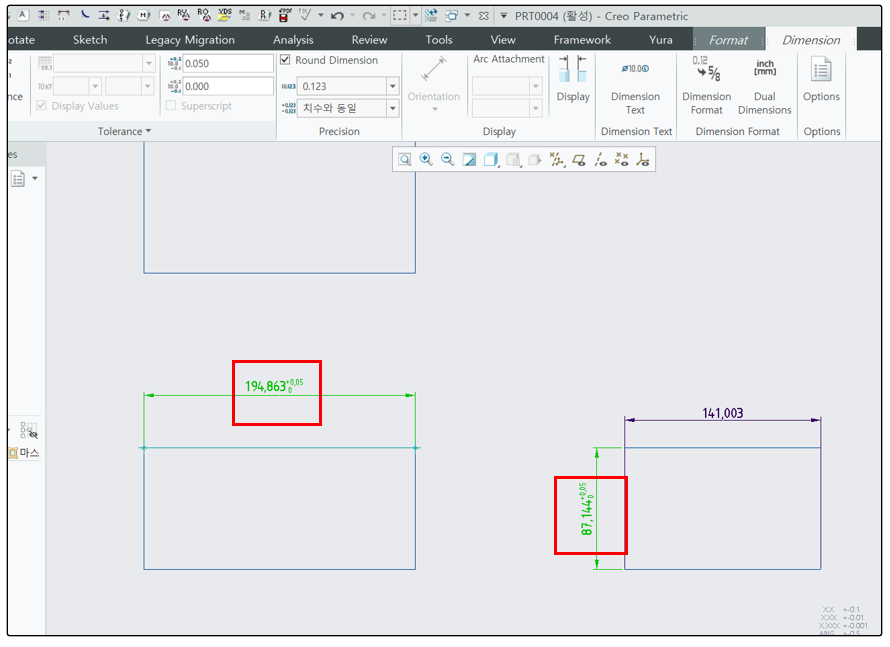

1. 도면에서 치수들을 선택 합니다.
2. 공차 값을 선택합니다
■ 공차 값 변경
1. 공차 값을 변경 하고자 하는 치수를 선택 합니다.
2. 공차 값을 선택합니다
주의 > 공차 입력 Mapkey는 아래와 같습니다. config.pro 파일에 복사하여 사용 할수 있습니다.
mapkey 이름과 값을 변경 하여, 여러개의 공차 입력 Mapkey를 사용 합니다.
■ Plus-Minus 공차 값
mapkey tol1 @MAPKEY_LABEL+0.1/-0.05 공차;\
mapkey(continued) ~ Trail `MiniToolbar` `MiniToolbar` `UIT_TRANSLUCENT` `NEED_TO_CLOSE`;\
mapkey(continued) ~ Command `ProCmdPmaOptDimTolMode` `Plus-Minus`;\
mapkey(continued) ~ Command `ProCmdPmaInpDimUpperTol` `+0.1`;\
mapkey(continued) ~ Command `ProCmdPmaInpDimLowerTol` `-0.05`;
■ Symmetric 공차 값
mapkey tol2 @MAPKEY_LABELSym 0.1공차 입력;\
mapkey(continued) ~ Trail `MiniToolbar` `MiniToolbar` `UIT_TRANSLUCENT` `NEED_TO_CLOSE`;\
mapkey(continued) ~ Command `ProCmdPmaOptDimTolMode` `Symmetric`;\
mapkey(continued) ~ Command `ProCmdPmaInpDimUpperTol` `0.1`;
Mapkey : Creo 공차 값 단축키
Makey를 이용하여 도면의 치수에 공차 값을 빠르고 편리하게 입력해 봅니다. 아래 단축키는 마스터 입니다. Makey를 복사 하여 다양한 공차 값을 만들어 사용 합니다. 도면에서 치수 1개 또는 여러
tool-2020.tistory.com
프로그램으로 도면이 가지고 있는 공차 값을 데이터베이스로 구성 할수 있습니다. creo 테이블을 자동 생성 할수 있습니다. 도면 분석을 위한 프로그램을 개발할 수 있습니다.
N-002 ] 선택된 치수, 사전 정의된 공차 입력 하기
■ 도면에 공차 기입 일반적으로 여러개의 치수를 선택 하고, 공차 타입을 선택 후 공차 값을 입력 합니다. 공차 값은 일정한 값들을 입력합니다. 좀더 빠르게 편리하게 공차를 입력 할수 있고,
tool-2020.tistory.com
