■ Materials 파일 정보

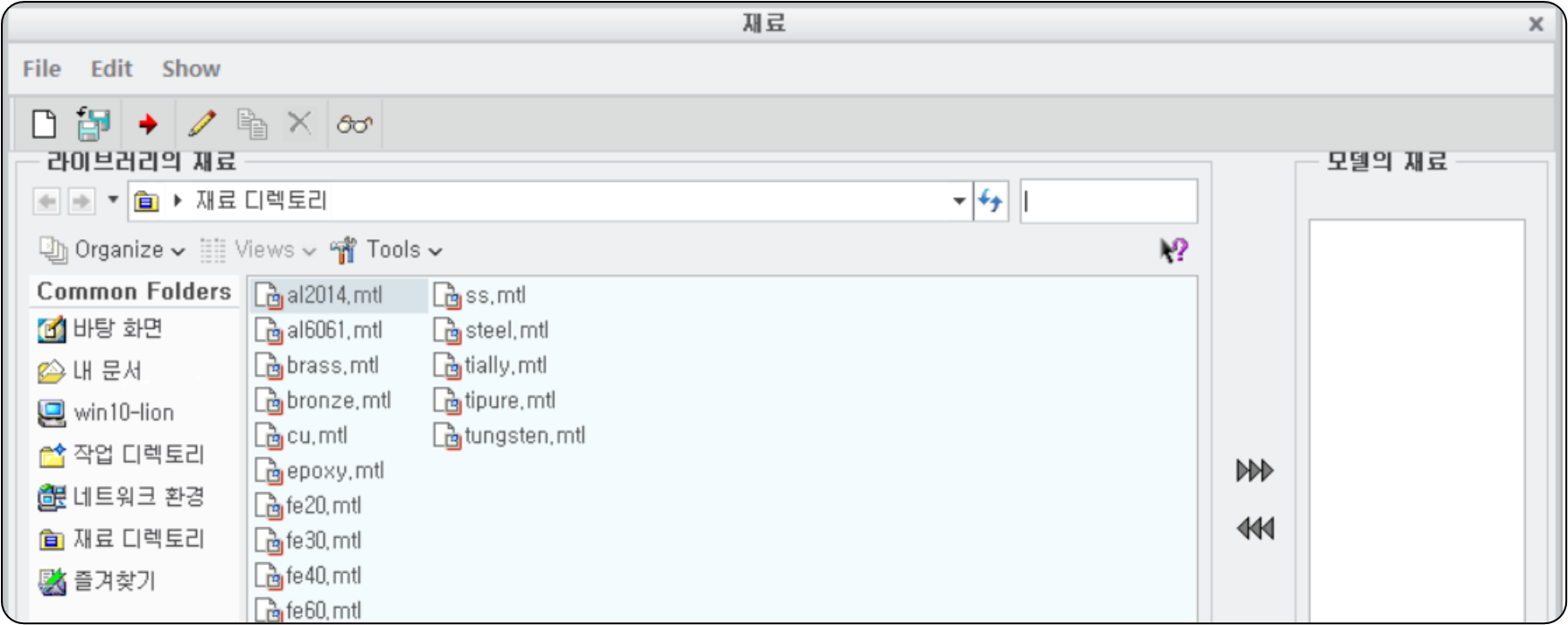

Materials 정보 데이터 (밀도, 열 모듈, 포아송 비 ....)는 Materials 파일에 저장할 수 있습니다. Materials 파일의 확장자는 ".mtl" 이며, config.pro 파일의 " "pro_material_dir" 옵션으로 정의 한 폴더에 Materials 파일이 저장 됩니다. 이것을 Materials 라이브러리 폴더라 합니다. 예) pro_material_dir C:\PTC\creo_stds\material_dir

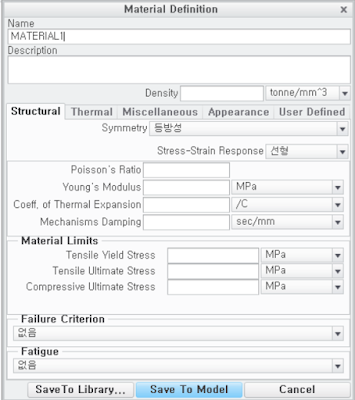

Materials 정의 대화 상자를 사용하여, Materials 파일 생성과 Materials 파일 안에 사용자 정의 재료 매개변수를 정의 할 수 있습니다. Materials 파일은 예약된 매개변수 (시스템 매개변수)가 있으며, Materials 에디터로 정의한 내용은 예약된 매개변수에 저장됩니다. Creo Parametric에서는 예약된 매개변수와 동일한 이름 사용 할 수 없습니다.
주요 항목의 이름은 아래와 같습니다
| Name | Materials 파일 이름이 표시 됩니다. |
| Description | Materials에 대한 설명 입니다. 사용자 정의가 가능 합니다 |
| Density | Materials 밀도 값을 입력 합니다. 측정 단위를 선택합니다. |
| Structural 탭 | 모델 Materials의 구조적 특성을 정의 합니다. |
| Thermal 탭 | 모델 Materials의 열 특성을 정의 합니다. |
| Miscellaneous 탭 | 판금 특성, 서피스 특성 및 크로스해칭을 정의 합니다, |
| Appearance 탭 | 색상을 정의 합니다 |
| User Defined 탭 |
매개변수 정의를 지정하여 Materials 데이터베이스에 추가. |
정의된 내용은 text 파일로 저정 됩니다. CREO 또는 프로그램을 사용 하여 Materials 파일에 저장된 내용을 읽을수 있고, 값을 변경 할수 있습니다. Materials 파일은 사내 표준으로 만들고, 한곳에서 저장하고 공유하여 사용 하십시요.
Materials 선텍은 제품의 기능과 원가에 매우 중요한 요소 입니다. Materials 선택은 제품의 무게에 사용됩니다. 구조 해석, 열 해석 제품에 사용 됩니다. Materials 이름은 도면에 표시 합니다. 필요에 따라 Materials 특성 값도 도면에 표시 합니다 (Grade, 공급 업체 ...)
■ Bronze.mtl 파일 분석
| ND_RelParSet_K01 = { Name = BRONZE -> Material 파일을 설정하면 매개변수에 "PTC_MATERIAL_NAME"가 자동으로 추가되고 Name에 정의된 "BRONZE"가 입력 된다. Materials 파일 이름과 관련 있습니다. PARAMETERS = { Name = PTC_MATERIAL_TYPE Type = Integer Default = 9 Access = Full }, { Name = PTC_FAILURE_CRITERION_TYPE Type = String Default = 'NONE' Access = Full }, { Name = PTC_FATIGUE_TYPE Type = String Default = 'NONE' Access = Full }, { Name = PTC_YOUNG_MODULUS Type = Real Default = 1.500000e+07 psi Access = Full }, { Name = PTC_POISSON_RATIO Type = Real Default = 3.400000e-01 Access = Full }, { Name = PTC_THERMAL_EXPANSION_COEF Type = Real Default = 9.900000e-06 / F Access = Full }, { Name = PTC_SPECIFIC_HEAT Type = Real Default = 3.248000e+05 in^2 / (sec^2 F) Access = Full }, { Name = PTC_THERMAL_CONDUCTIVITY Type = Real Default = 8.651000e+00 lbf / (sec F) Access = Full }, { Name = PTC_MASS_DENSITY Type = Real Default = 8.282000e-04 lbf sec^2/in^4 Access = Full }, -> "PTC_MASS_DENSITY"의 단위는 PRO_UNITS의 설정에 연관되어 있습니다 { Name = PTC_BEND_TABLE Type = String Default = '' Access = Full }, { Name = PTC_XHATCH_FILE Type = String Default = 'BRONZE' Access = Full }, { Name = TEMPERATURE Type = Real Default = 0.000000e+00 F Access = Full } } |
Materials 파일은 내부 Parameter 를 사용 합니다. PTC_MATERIAL_TYPE, PTC_FAILURE_CRITERION_TYPE, PTC_FATIGUE_TYPE .... 등을 Creo 내부 시스템 변수 입니다. CREO에서 직접 내부 Parameter 및 값을 사용 할 수 없습니다. 하지만 관계식을 사용 하여 매개변수 값을 가져 올수 있습니다.
대체 물성치 (Alternate Mass Properties)
- Creo Unite 기능으로 타 CAD 파일 형식(step, stl, cataia solidwors ...)에 속하는 가져온 부품 또는 어셈블리 모델의 지정한 Materials 정보를 확인 및 수정 합니다. 즉, 수동으로 Materials에 관련된 정보를 입력하여 사용 합니다. 수동으로 무게, 볼륨 값 . . . 등을 입력 할 수 있습니다.
보고된 물성치 ( Reported Mass Properties )
- Mass Properties > Calculate를 사용하여, 계산된 물성치 값을 적용 합니다. 매개 변수를 변경 할 수 없습니다.
■ Materials 파일에서 모양새(Appearance) 정의

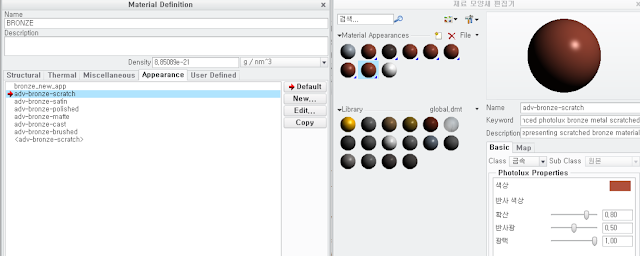

재료 정의(Material Definition) 대화상자의 모양새(Appearance) 탭을 사용하여 재료의 모양새를 정의할 수 있습니다. 재료와 연관된 재료 모양새 이름은 확장자가 .mtl인 재료 정의 파일에 저장됩니다. 재료 모양새에 대한 정보는 global.dmt 파일에 저장됩니다. global.dmt 파일의 기본 위치는 \<loadpoint>\graphic-library\appearances입니다. 그러나 다른
global.dmt 파일을 가리키는 경로로 global_appearance_file 구성 옵션을 설정할 수 있습니다. 해당 경로의 파일이 기본 위치에 있는 global.dmt 파일보다 우선합니다.
※ 참고
global.dmt 파일은 보기(View) > 색상 및 모양새(Color and Appearance)를 클릭하면 열리는 모양새 편집기(Appearance Editor)를 사용하여 생성한 모양새 정보가 저장되는 appearance.dmt 파일과 다릅니다.
mass_property_calculate by request*, automatic, check_upon_save
질량특성은 사용자 요청시. 재생성시, 저장시 무게 계산 요청 메세지를 표시 합니다. 구성 옵션은 기본적으로 by request로 설정됩니다. 모델을 수정 하면 별도의 명령 없이 하중값을 자동으로 계산하려면 이 구성 옵션을 automatic으로 설정합니다. File을 open 하면 자동으로 하중 계산을 합니다. 매우 많은 부품이 조립된 어셈블을 open 하면, 모든 부품의 하중
계산을 합니다. Open 시간이 증가 됩니다. PRO_MP_MASS 매개변수는 하중 값이 계산되어 저장 됩니다.
check_upon_save 옵션

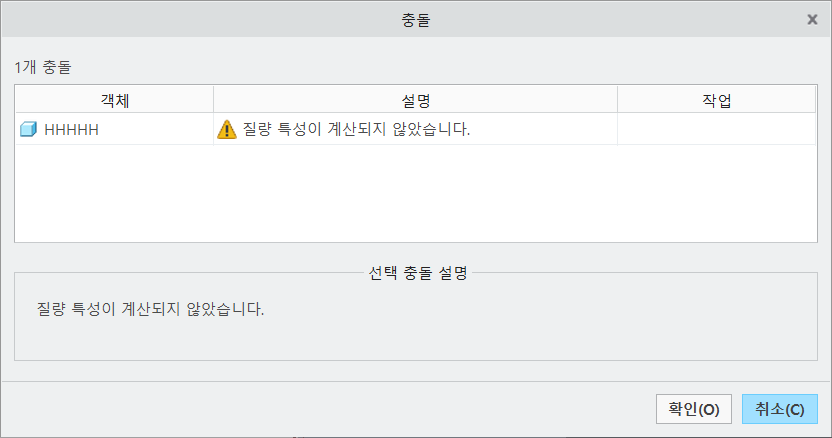

모델이 변경 되고, SAVE 명령을 수행 하면 아래와 같은 메세지가 표시 됩니다
※ 참고 - 어셈블 무게 계산
mp_calc_level 구성 옵션 을 all_models 로 설정 하여 어셈블리 구성요소 요약 및 세부사항, 어셈블리 물성 보고서에 바디 요약, 부품의 보고서 물성치에 바디 요약 및 세부사항을 포함합니다.
■ 부품의 하중 값 업데이트 방법
모델이 변경 되면 재게산을 수행 하는 방법 입니다. MAPKEY를 사용 하여 업데이트 하십시요

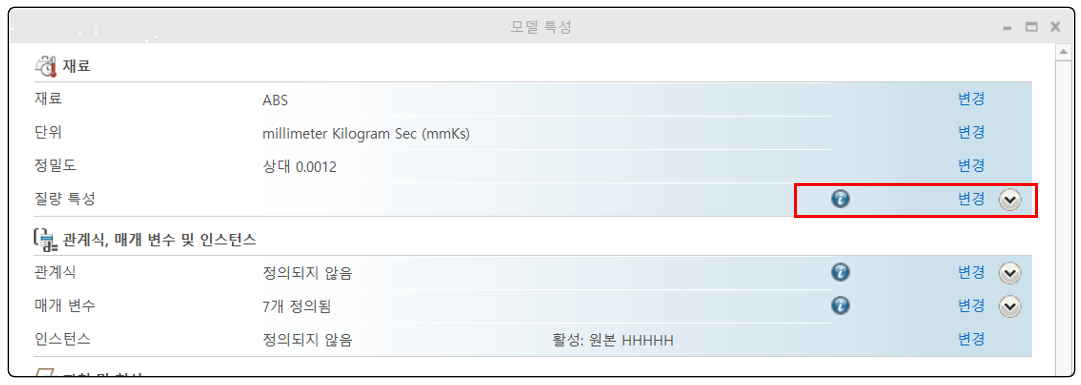

1. 질량 특성 > 변경을 선택 합니다

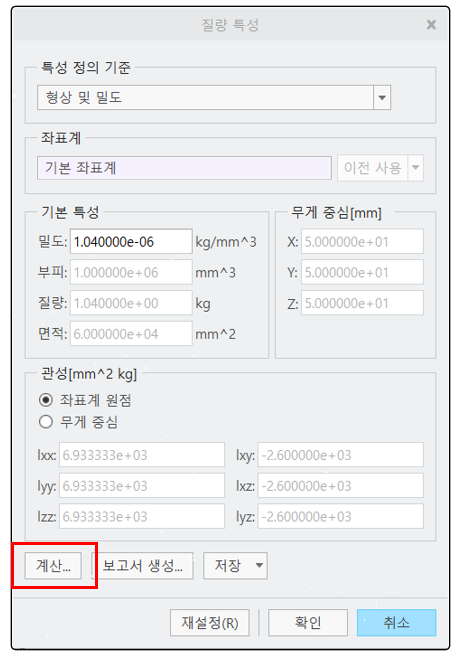

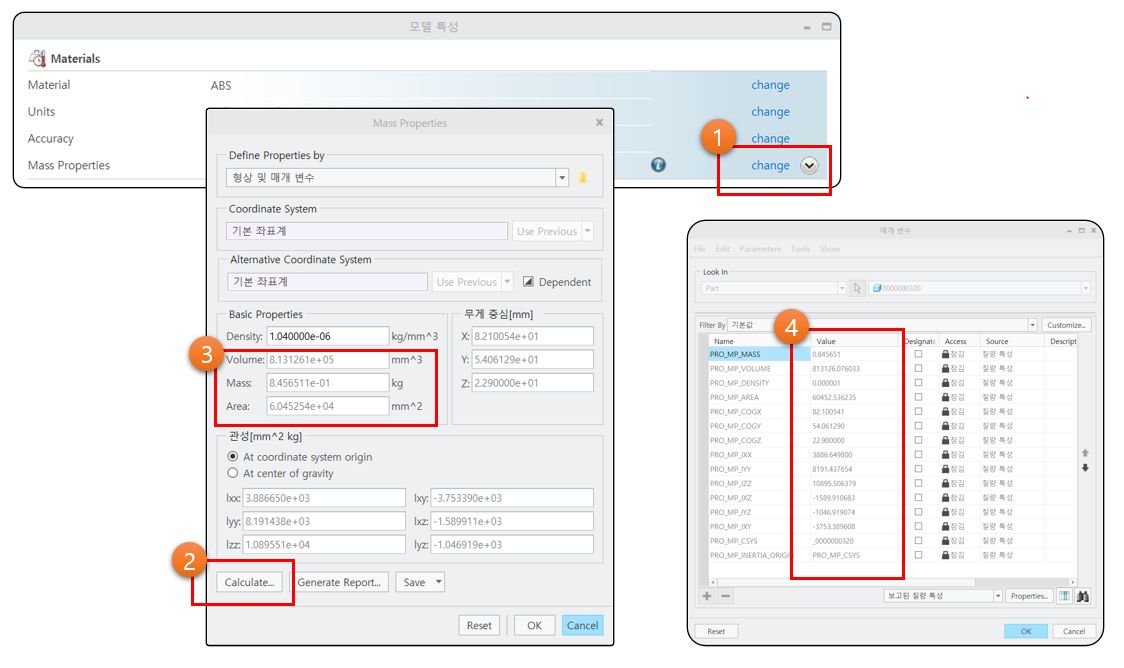

2. 질량 특성 > 계산을 실행 합니다
▶ 자동으로 무게 계산 하는 방법
Materials을 선택 하여, 자동으로 무게 계산 하기
■ 무게 측정 Feature 사용자 정의 무게 측정 Feature를 이용하여, 실시간으로 무게 계산을 할수 있습니다. 사용자 정의 Feature는 모델 Tree에서 반드시 "바닦 글"로 이동 합니다. 도면에 사용자 정의 Fea
