어셈블리 배치 동작을 제어하는 방법

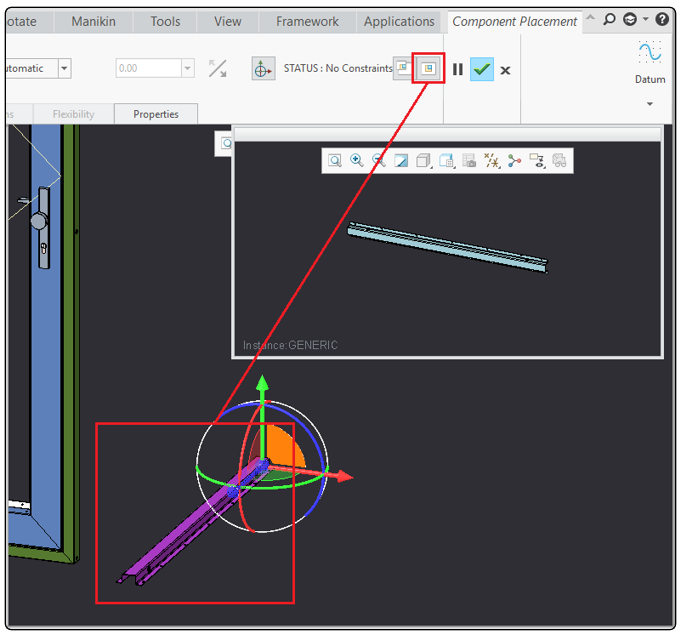

"comp_assemble_start" 옵션을 사용 하여, 아래 그림과 같이 어셈블리 창과 별도의 창에, 조립 하고자 하는
부품을 표시 할수 있는 방법은 무엇일까요?



"comp_assemble_start"  옵션은 아래와 같습니다

default	어셈블리 외부에 배치되는 컴포넌트를 표시합니다.
constrain_in_window	어셈블되는 컴포넌트를 별도의 창에 표시합니다
package	어셈블되는 컴포넌트를 포인터에 연결합니다. 구성요소를 필요한 위치로 여러 번 이동하고 클릭한 다음 배치 하위 탭을 열어 구성요소를 배치합니다.  이 설정에서 RMB 메뉴 구성 요소 이동이 자동으로 활성화됩니다.
move_then_place	어셈블되는 컴포넌트를 포인터에 연결합니다.구성요소를 필요한 위치로 한 번만 이동하고 클릭한 다음 구성요소를 배치할 참조를 선택합니다. 이 설정에서는 RMB 메뉴 구성 요소 이동이 수동으로 활성화됩니다.

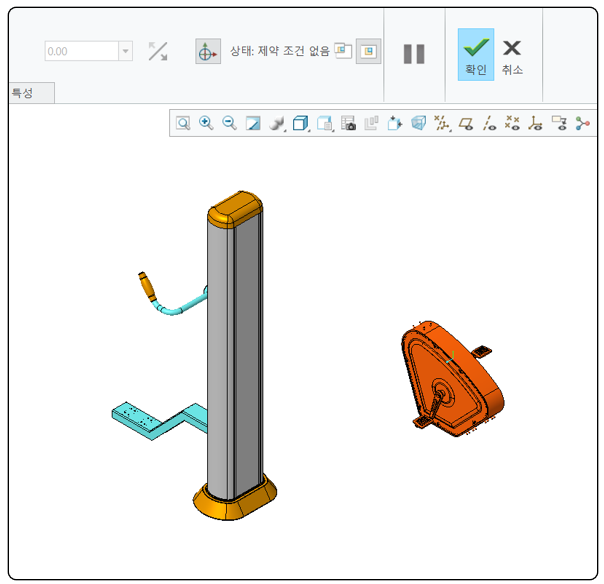

1. Default

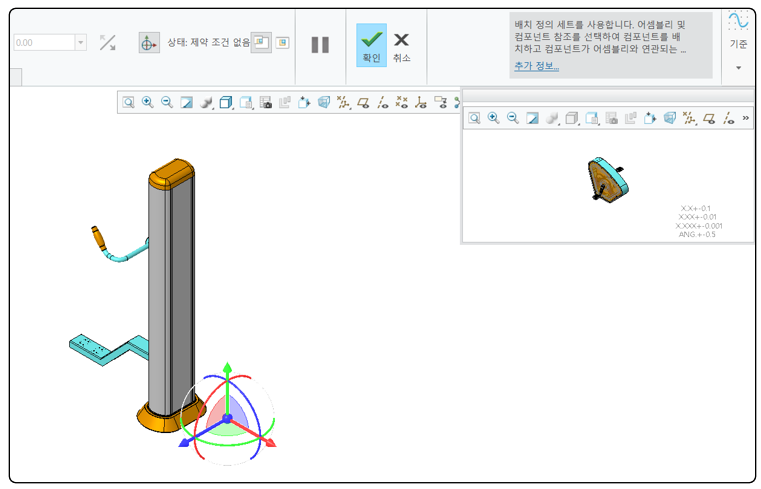

2. constrain_in_window





3. package







4. move_then_place

pakage 방법과 유사 합니다
