Model Tree & 구조

■ CREO 모델 구조



모델 트리는 데이텀 및 좌표계를 포함하여 부품 파일의 모든 피쳐 목록을 표시합니다. 어셈블리 파일에서 모델 트리는

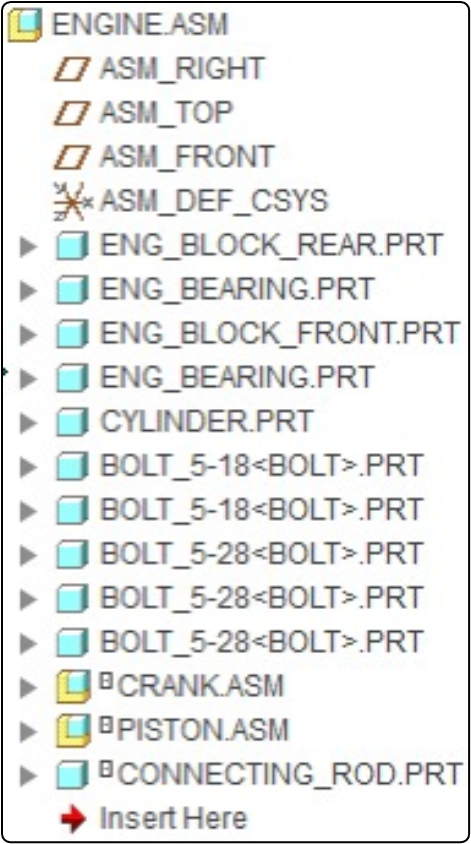

어셈블리 파일 이름과 그 아래에 포함 된 부품 파일들을 표시됩니다. 모델 구조는 트리 맨 위에 루트 객체 (현재 부품 또는 어셈블리)가 있고, 아래에 하위 객체 (부품 또는 피쳐)가있는 계층(트리) 형식으로 표시됩니다.



[ Model Tree ]



⊙ Part 모드



Template 모델을 구축 및 분석 할때 활용이 가능 합니다. part의 경우 구성된 Feature의 상태를 확인 할수 있습니다.

"Feat Name"은 입력이 가능 합니다.

[ 모델 Tree 컬럼 구성 ]



프로그램은 ​Feat Type과  Feat Subtype으로 검색 해야 Feature의 속성을 검색 할수 있을것 같습니다.

 - 모델을 구성 하는 Feature의 총 수량

 - 모델을 구성 하는 Feature중 ​Extrude > Protrusion 총 수량

 - 모델을 구성 하는 Feature중 ​Extrude > Cut 총 수량​





설계된 part를 구분 하는 class에 전체 구성하는 Feature들의 종류와 수량을 기준으로 많고, 적음을 통해 설계의 난이도를 상, 중 ,하로 구분 할수 있지 않을까요?







⊙ Feature 검색 - Suppressed 된 Feature 검색

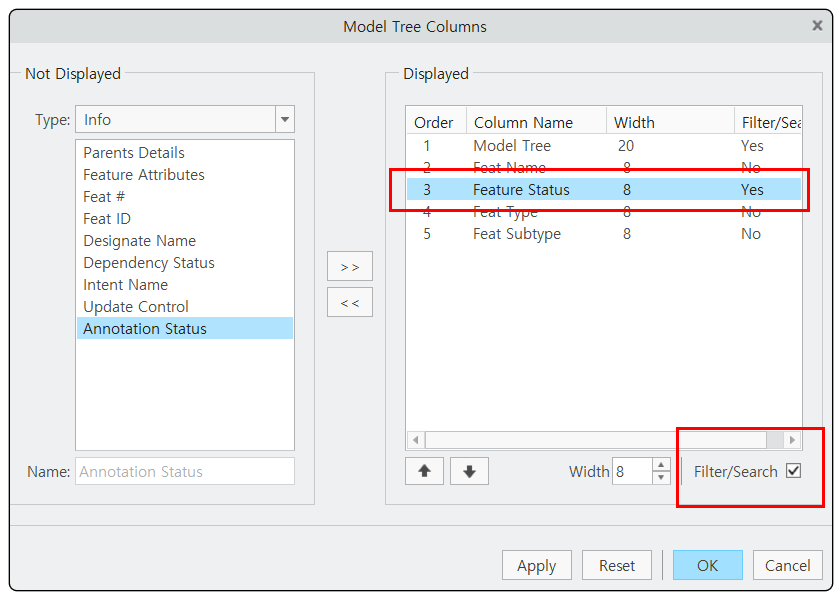

    1) 검색을 위한 색인

[ 색인 선택 ]

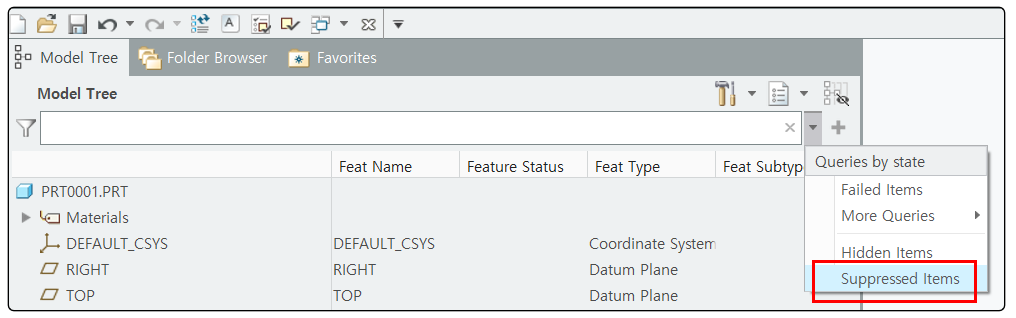

   2) 검색 조건 선택



[ Suppressed 검색 ]

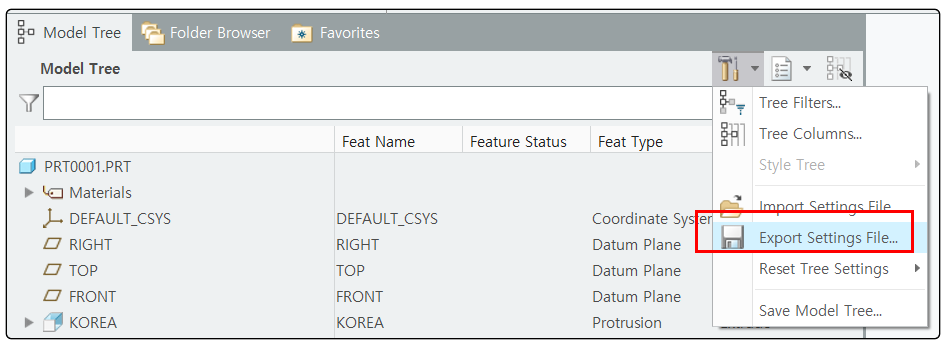

  3) Model Tree 환경 저장



[ Model 구성 저장 ]



■ CREO 모델 구조 응용

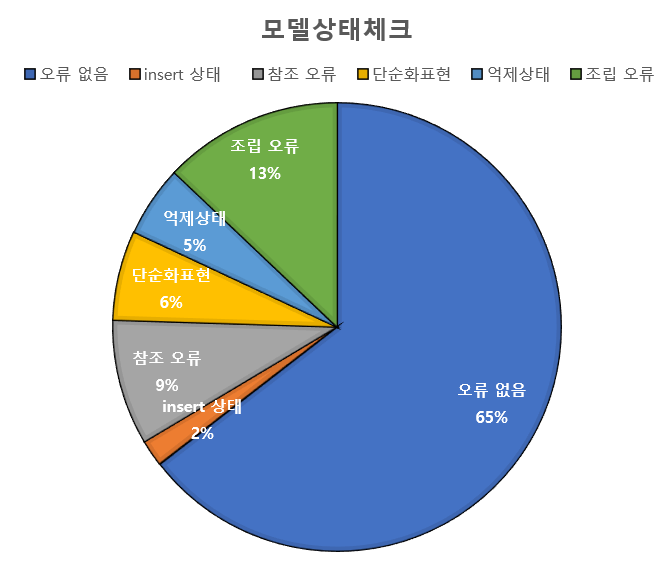

모델 Tree에서 Part의 다앵한 속성들을 표시 하는 방법을 알수 있습니다. 어셈블을 구성하는 Part들의 상태를 모두 표시 할수 있다면 어떨까요? 표시된 내용이 자동으로 데이터 베이스에 저장 된다면, 분석을 통해 다양한 개선 점을 찾을 수 있지 않을까요?



번호	파일이름	parameter	Feature 상태	사이즈	1차 관성 모우먼트	설계자	재질파일	가공방법
1	****.prt	000-00-00	suppress 있음	40*30*20	x / 100 y/ 205 z / 201	홍길동	cu	press

.

.

.

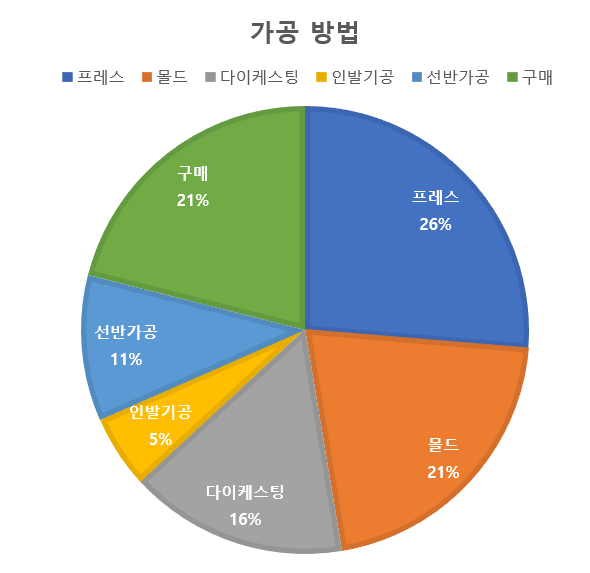

1. 가공 방법 분류



2. 사이즈 분류



3. Feature 상태 분류

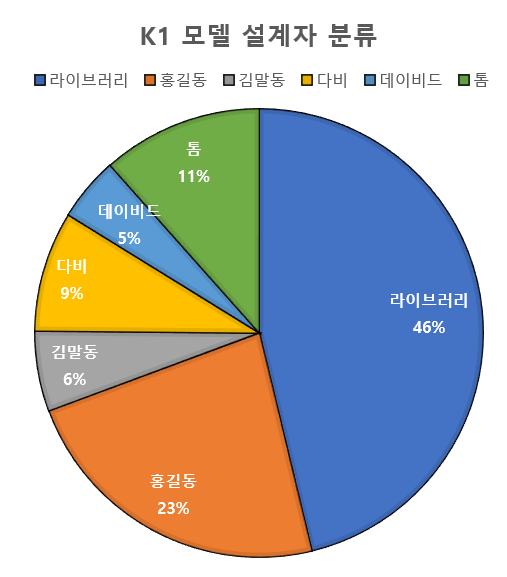

4. 설계자 분류



3D 모델은 데이터 베이스 입니다.  필요한 요소들을 자동으로 뽑아 데이터 베이스에 저장 합니다. 저장된 데이터들은 다양한 방법으로 가공 하여, 예측 또는 사고의 예방등에 활용 할수 있지 않을까요?
