# 7. MODEL CHECK - 유사 모델 검색

■ 유사 모델 검색을 위한 설정

Modelcheck는 모델 형태를 검토한 다음 데이터베이스에서 유사한 모델을 검색하여 중복 부품을 찾을수 있습니다.

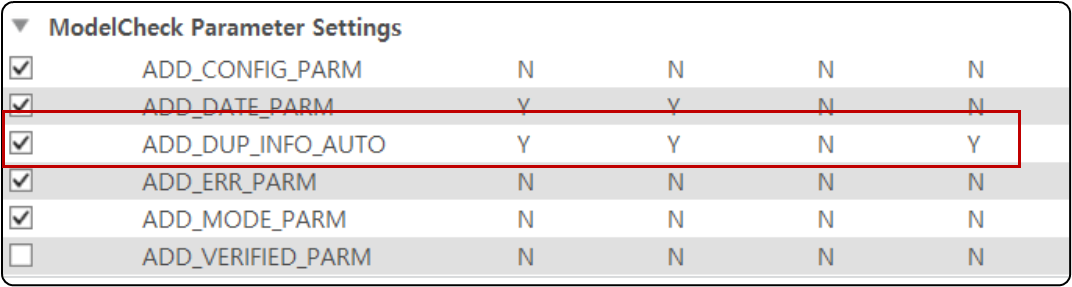

Config.pro 파일의 mass_property_calculate를 반드시 설정해야 하며,사용자 환경에 따라 선택하여 설정 합니다. automatic으로 설정 하였습니다. 모델은 반드시 밀도 값이 포함된 재질 설정 파일이 지정 되어 있어야 합니다. 부품이나 어셈블리 형상이 변경 되면 자동으로 형상 정보 (무게, 부피, 면적 등....)가 재생성 되고 모델의 시스템 매개변수에 저장 됩니다. * 모델에 재질을 선택 합니다.





Reported and Alternate Mass Property Parameters

Creo Parametric Help Center



1. config_init.mc





2. condition.mcc (조건문 설정)

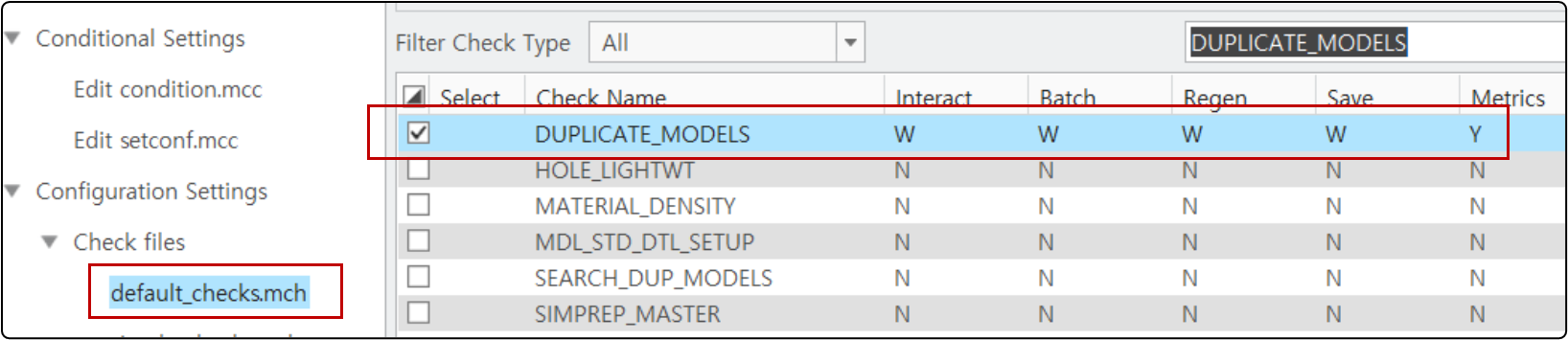

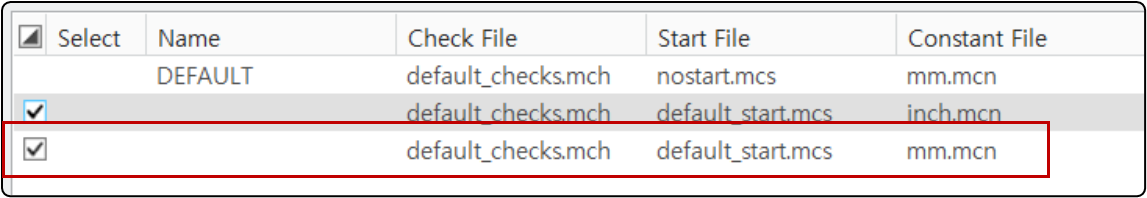

3. default_check.mch (체크 파일 설정)





■ 형상 정보 파일 저장

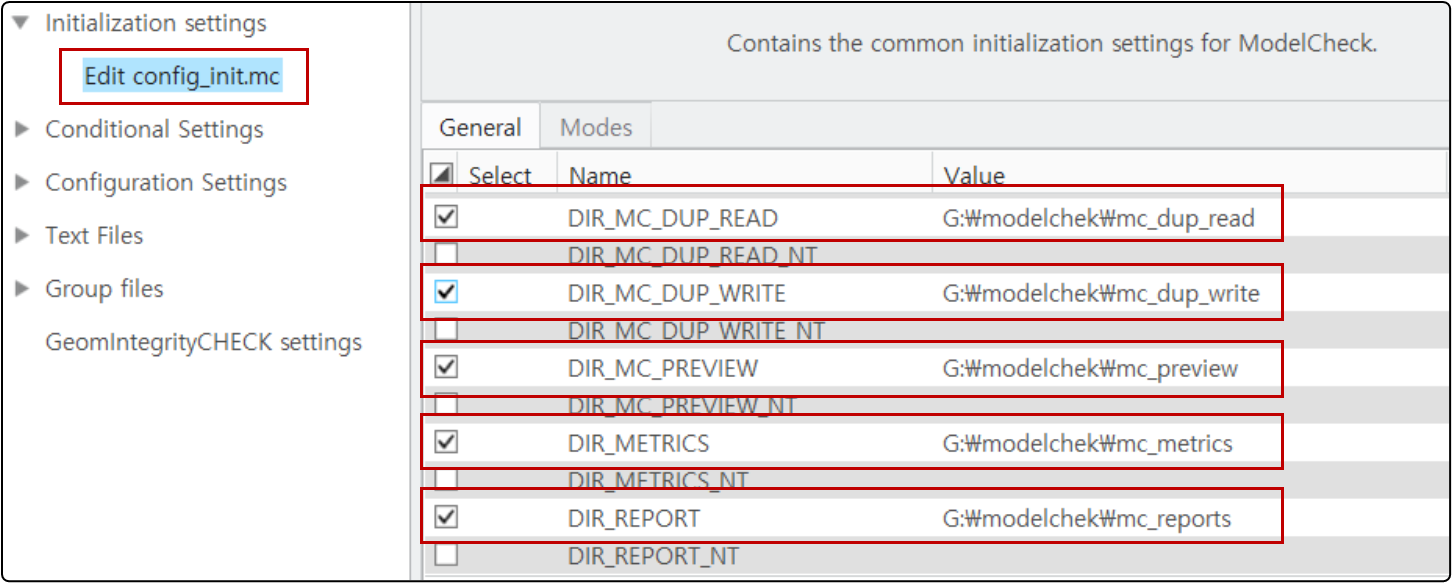

config_init.mc 파일을 사용하여 ModelCHECK 가 모양 정보를 저장하는 위치를 구성할 수 있습니다.

모델에서 ModelCHECK 를 실행한 후 Creo Parametric 을 종료 하면 형상 인덱싱 정보가 config_init.mc의 변수DIR_MC_DUP_WRITE 로 정의한 폴더에 mc_dupl_<username>_yyyymmddhhmm.bin 파일 형식으로 저장 됩니다.



유사 모델 검색은 config_init.mc의 변수 DIR_MC_DUP_READ에서 정의한 폴더의 mc_dup_model.bin 파일을 사용하여

검색 합니다.



정기적으로  mc_dup_model.bin파일에  mc_dupl_<username>_yyyymmddhhmm.bin 파일을 정기적으로 결합 해야 합니다.





■ 형상 정보 파일 결합

mc_si_merge_20000716.exe(Windows NT)을 이용하여 mc_dup_model.bin 파일 결합 합니다.  파일 mc_si_merge_20000716.exe는 ptc에서 제공 합니다.



1) DIR_MC_DUP_WRITE 로 정의한 폴더에서 dos창을 사용해서 dir /b mc_dupl* > list.txt (DOS에서) 실행되고,
   파일을 생성 합니다.



 --- 예제  list.txt -------------------

mc_dupl_korea_202203192003.bin
mc_dupl_korea_202203192126.bin
mc_dupl_korea_202203192141.bin
mc_dupl_korea_202203192154.bin
mc_dupl_korea_202203192201.bin
mc_dupl_korea_202203192206.bin
mc_dupl_korea_202203192207.bin
mc_dupl_korea_202203192213.bin
mc_dupl_korea_202203192217.bin
mc_dupl_korea_202203192236.bin
mc_dupl_korea_202203192238.bin

-------------------------------------



2) 파일을 결합니다.

   mc_si_merge_20000716.exe mc_dup_model.bin [-z] [-f <list.txt>]

  여기서 z 는 검색 기준의 기본값을 확대하거나 변경하는 데 사용됩니다. 해당 매개변수의 값이 서로의 특정 백분율
  내에 있는 경우 두 모델은 유사한 것으로 간주됩니다. 이 비율을 검색 기준이라고 합니다. 검색 기준의 값은
  기본적으로 5%입니다. 검색 기준에 대한 값을 지정합니다. 최대값은 10%입니다. 병합 명령에서 -z 를 사용하지
  않으면 새 값을 입력할 수 없으며 기존 값이 사용됩니다.



--- Append_data.bat --------------------------------------------------------------------------

dir /b mc_dupl* >file.txt
mc_si_merge.exe G:\modelchek\mc_dup_read\mc_dup_model.bin  -10 -1 file.txt
rem the folowing lines clears all appended files, Remove "rem" if you pretend to use it
rem del mc_dupl*
del file.txt

-------------------------------------------------------------------------------------------------



▶ window 작업 스케쥴러를 이용하여 "Append_data.bat" 자동으로 실행하기

Win10] 윈도우10 자동실행 배치파일 예약. 작업 스케줄러 사용방법



■ Modelcheck에서 유사 모델 검색

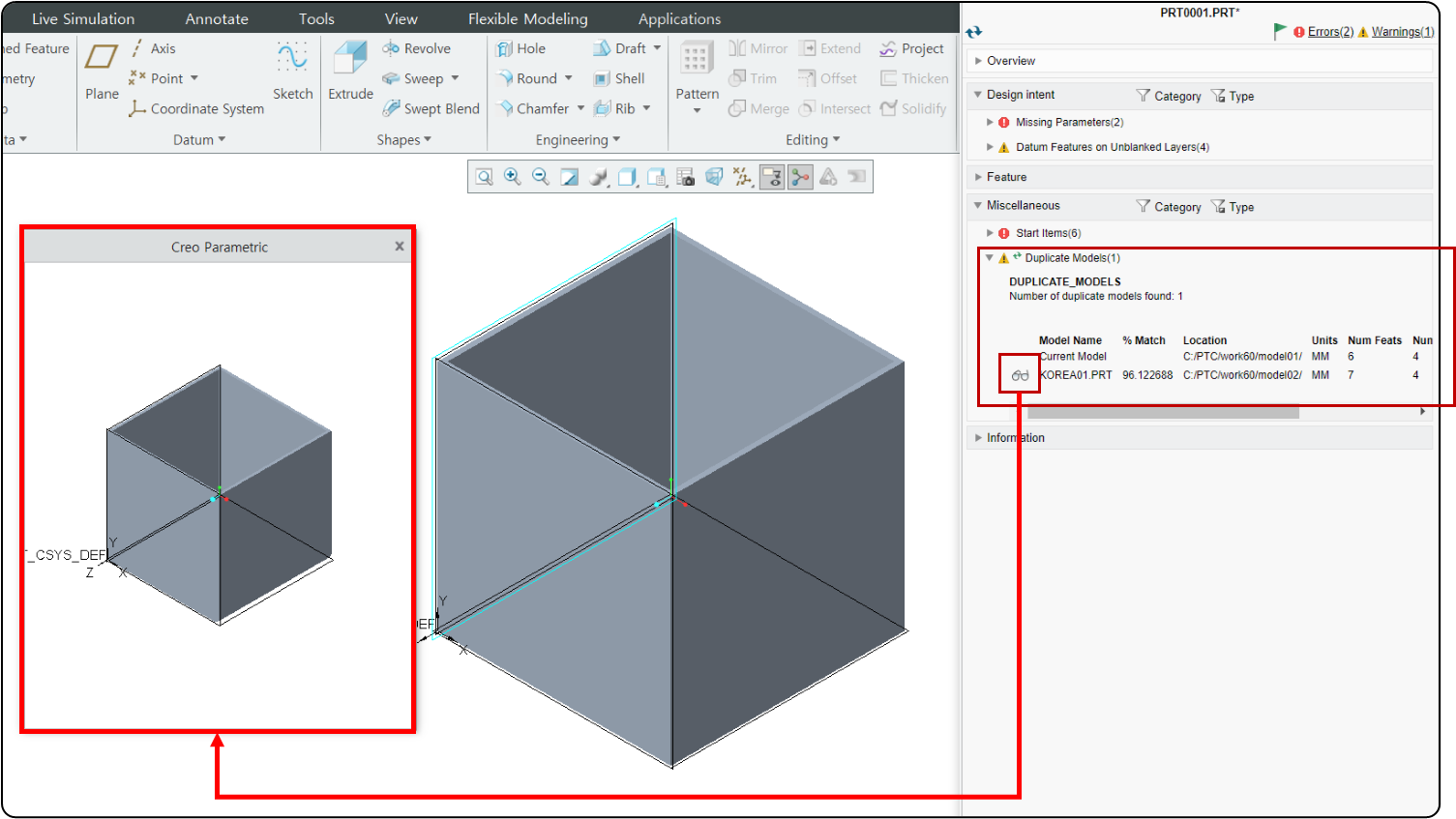

ModelCHECK에서 유사 모델을 검색하면  파일 이름과 함께 아래 내용이 함께 표시 됩니다.

미리보기가 가능 합니다.



• Percent match
• Model units
• Number of features
• Number of datums
• Size of the model (height x width x length)





[ 유사 모델 검색 ]
