유사 모델 체크 프로그램 . . . .. 개발?

■ 개념

Creo ModelCHECK 는 모델의 모양을 조사한 다음 데이터베이스에서 유사한 모델을 검색하여 중복 부품을 검색합니다.

Creo Part 파일에 어떤 내용을 정의 해야 비교가 가능 할까요? 데이터베이스에 어떤 내용을 입력 해야 할까요?



모델에서 Creo ModelCHECK 를 실행한 후 Creo Parametric 을 종료 하면, 형상 인덱싱 정보가 지정된 경로에 "mc_dupl__yyyymmddhhmm.bin" 파일 형식으로 저장됩니다. 예) config_init.mc 파일의 "DIR_MC_DUP_WRITE" 구성
옵션으로 지정된 경로 폴더에 "mc_dupl_<username>_yyyymmddhhmm.bin" 파일에 저장됩니다.



각각의 형상 인덱싱 정보 파일을 하나의 파일로 결합 되어야 합니다. 결합 하는 파일(mc_dup_model.bin)은 config_init.mc 파일 의 "DIR_MC_DUP_READ" 구성 옵션은 mc_dup_model.bin 파일 의 경로를 지정 합니다.



"mc_dupl_<username>_yyyymmddhhmm.bin" 와 "mc_dup_model.bin" 파일을 어떻게 결합 할까요??

mc_si_merge_20000716.exe(Windows NT)을 이용하여 2개의 파일을 정기적으로 결합 합니다. (64bit)



29054421_6Eze.zip

0.03MB

mc_dup_model.bin 파일 과 결합할 모든 파일 목록이 있는 파일 생성 =>  dir /b mc_dupl* > list.txt 다음 명령으로 파일을 결합합니다 => mc_si_merge_20000716.exe mc_dup_model.bin [-z] [-f <list.txt>] 여기서 z 는 검색 기준의 기본값을 확대하거나 변경하는 데 사용됩니다. Creo ModelCHECK 는 여러 형태 인덱싱 매개변수를 사용하여 모델을 서로 비교합니다. 해당 매개변수의 값이 서로의 특정 백분율 내에 있는 경우 두 모델은 유사한 것으로 간주됩니다. 이 비율을 검색 기준이라고 합니다. 검색 기준의 값은 기본적으로 5%입니다.





Creo Parametric Help Center



 . . . . PTC 사이트

https://www.ptc.com/en/support/article/CS221524?language=en&posno=1&q=mc_si_merge_20000716.exe&Release=8.0&source=search

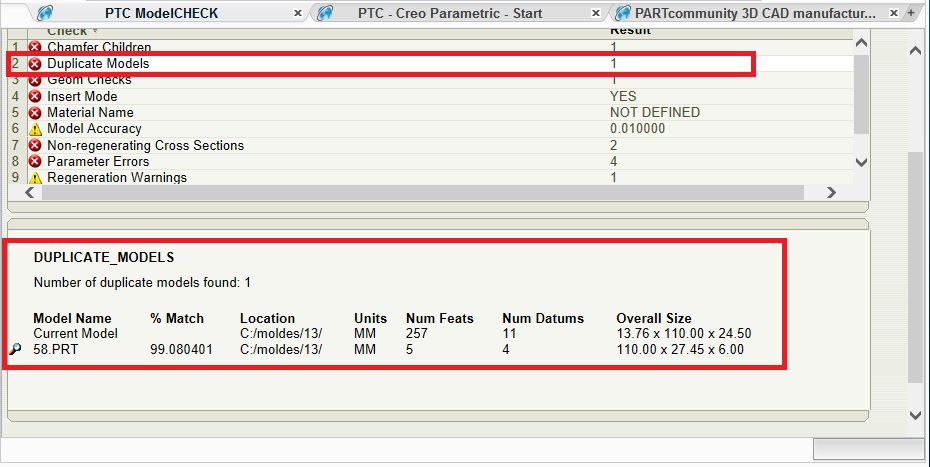

중복 모델 체크



---

■ Windchill

Windchill 데이터베이스를 사용하면 각 모델 의 다양한 반복에 대한 모양 정보를 저장할 수 있습니다. config_init.mc 파일 의 WC_DUPINFO 구성 옵션 을 Y 로 설정하여 Windchill 데이터베이스 의 모델에 대한 형상 정보를 저장 합니다.
모델에서 Creo ModelCHECK 를 실행할 때 다음 물성 매개변수가 아직 지정되지 않은 경우 자동으로 지정됩니다.

• 볼륨( MC_VOLUME )
• 표면적( MC_AREA )
• 주요 관성 모멘트 1( MC_INERTIA_1 )
• 주요 관성 모멘트 2( MC_INERTIA_2 )
• 주요 관성 모멘트 3( MC_INERTIA_3 )

이러한 매개변수는 매개변수 대화상자 에서 보고된 물성 매개변수로 사용할 수 있습니다. 모델을 저장할 때 지정된 매개변수인 이러한 매개변수는 형상 속성을 저장합니다. 이러한 매개변수는 모델을 체크인할 때 Windchill 데이터베이스 에 시스템 매개변수로 자동 저장됩니다 .



Creo Parametric Help Center



Creo Parametric Help Center

---

■ 해와 사례





Adviser Live Search Monitors CAD Designs in Process for Similarity







---
