Gear Template

■ Spure Gear 정보



평 기어 또는 직선 절단 기어 는 가장 단순한 유형의 기어 입니다. 방사형으로 돌출된 톱니가 있는 실린더 또는 디스크로 구성됩니다. 기어를 샤프트 길이(측면)에서 90도에서 보면 톱니 면이 직선이고 회전 축과 평행하게 정렬됩니다. 샤프트의 길이를 내려다보면 치아의 단면은 일반적으로 삼각형이 아닙니다. 직선형(삼각형에서와 같이) 대신에 횡단면의 측면은 일정한 구동비를 달성하기 위해 곡선 형태(보통 인벌류트 및 덜 일반적으로 사이클로이드 )를 갖습니다 . 평 기어 기어는 평행 샤프트에 장착된 경우에만 올바르게 맞물립니다. 톱니 하중에 의해 축 방향 추력이 생성되지 않습니다. 평 기어는 중간 속도에서는 탁월하지만 고속에서는 소음이 발생하는 경향이 있습니다.



기어(齒車,Gear)란(1) - 기어일반



기어(齒車 , gear)란(2) - 스퍼기어(spur gear)

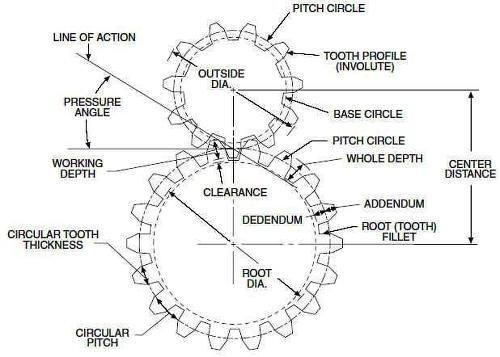

[용어]



■ Spure Gear Tempalate Model



      ▶ Creo Spure Gear Model

spur_gear_using_equatioins.prt.1

0.98MB

      ▶ Creo Spure Gear Model Relation



          <relations for spur gear:>

          circular_pitch = pi*module                              /*circular pitch
          addendum = module                                       /*addendum
          dedendum = 1.25*module                               /*dedendum
          refrence_dia = module*no_of_teeth               /*refrence dimeter
          tip_dia = refrence_dia+2*addendum               /*tip diameter
          root_dia = refrence_dia-2*dedendum             /*root_diameter
          base_dia = refrence_dia*cos(press_angle)   /*base_diameter
          root_fillet = 0.38*module                                  /*root fillet radius
          semitopping = 0.1*module
          tooth_thick = circular_pitch/2                          /*tooth thickness

          <Involute equation:>

           theta = 90*t
           angle_ratio = theta/360
           S = angle_ratio*pi*base_dia
           base_radius = base_dia/2
           Xc = base_radius*cos(theta)
           Yc = base_radius*sin(theta)
           X = Xc+(S*sin(theta))
           Y = Yc-(S*cos(theta))
           Z = 0



       ▶ Creo Spure Gear Model 동영상



작성 방법



        ▶ Gear Model 생성 방법

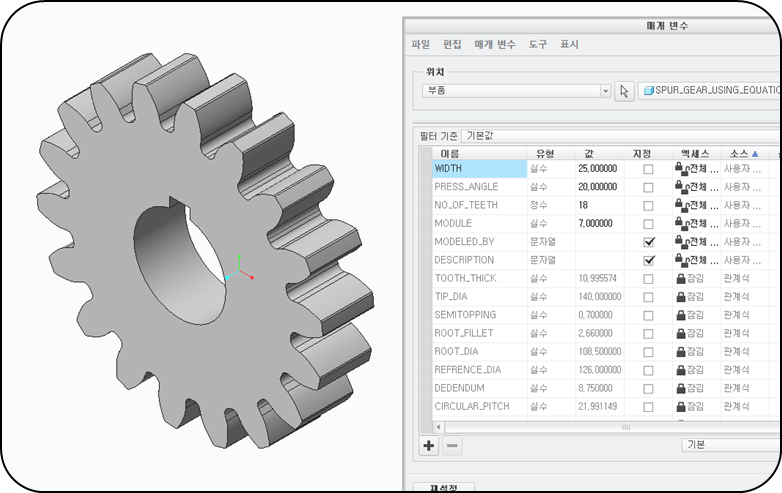

            tool > parameter를 클릭하여 모듈, 잇수, 두께, 압력 각도를 변경 하여 Gear 모델을 생성한다.

parameter 수정



          ▶ Template Gear 프로그램









[참고]

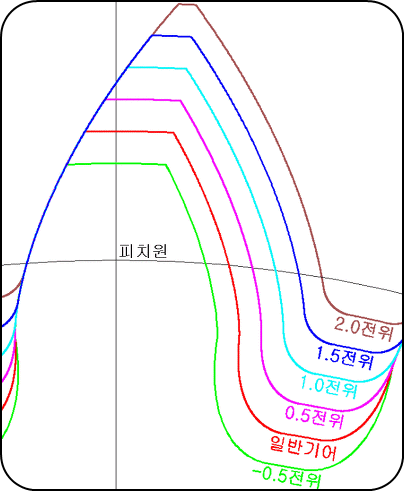

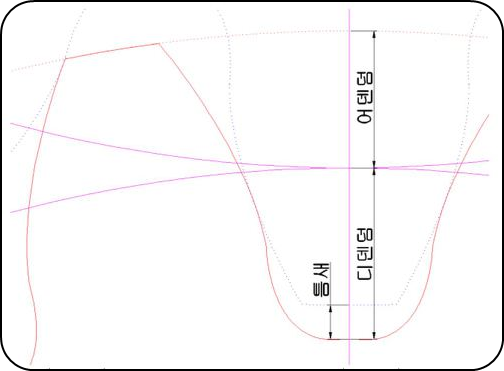

전위량의 의미	Addendum/ Dedendum



---

■ 메카니즘

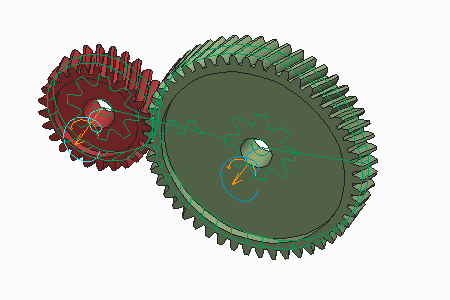

1)  Spur Gear 연결

2)  Bavel Gear 연결





3)  Worm Gear 연결







4) 랙과 피니언 연결







▶ About Measures for Generic and Dynamic Gears





Mechanism Design - Spur Gears





▶ About Measures for Generic and Dynamic Gears



Creo Parametric Help Center

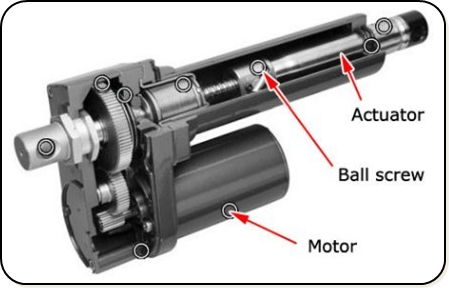

■ Actuator

액츄에이터란 시스템을 움직이거나 제어하는 데 쓰이는 기계장치입니다. 입력된 에너지원을 어떠한 종류의 움직임(직선운동 또는 회전운동)으로 변환시키는 기계장치를 두루 일컫습니다.

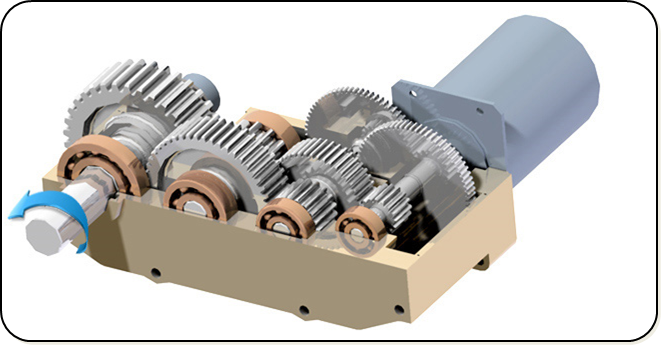

에너지원의 종류에 따라 공압식 액츄에이터(Pneumatic Actuator), 유압식 액츄에이터(Hydraulic Actuator), 전동식 액츄에이터(Electric Actuator)로 분류되며, 전동식 액츄에이터는 전기식 모터로부터 동력을 받아 시스템 요구에 맞춰 직선운동(Linear Motion) 또는 회전운동(Rotary Motion)으로 변환시키며, 모터의 회전력은 기어트레인을 통해 시스템 구동에 필요한 토크 및 속도로 증가 또는 감소시켜 구동되며 위치 제어에 유리합니다.



Linear Motion	Rotary Motion





---
