유사모델 검색 프로그램 컨셉

■ 3D CAD 유사 모델 검색

"품번을 검색하는 시대에서, 형상을 검색하는 시대로"
CAD 형상을 이해하고 유사 부품을 찾아 기존 설계 자산을 재사용합니다.

● 중복 부품 및 중복 설계 방지

수만~수백만 개의 CAD 부품이 축적된 기업에서는 품번, 부품명, 프로젝트명, 설계자 등이 서로 달라 동일하거나 매우 유사한 부품을 이미 보유하고 있다는 사실을 찾기 어려운 경우가 많습니다. 기존의 검색 방식은 주로 품번이나 품명, 키워드에 의존하기 때문에, "이 형상과 비슷한 기존 부품이 있는가?" 라는 질문에 답하기 어렵습니다. 3D 형상 유사도 검색을 적용하면 CAD 모델의 형상, 치수, Feature, Hole, Boss, Topology 등을 분석하여 이름이나 품번이 달라도 유사한 기존 부품을 찾아낼 수 있습니다. 또한 형상 중심 검색으로 발전 가능 합니다.

"이 모델에 Ø10 관통홀 구조를 가진 부품?"
"이 모델에  Boss가 들어간 부품?"
"이 모델 Bracket과 95% 이상 유사한 기존 부품?"



● 검증된 부품의 재사용 — Part Reuse

기존에 이미 설계·검증·양산된 부품을 다시 활용하면 설계를 처음부터 시작할 필요가 없습니다. 기존 양산 부품은 아애와 같은 과정을 확인한 제품 입니다.

• 설계 데이터
• 설계 변경 이력
• CAE 해석 결과
• 시험 결과
• 제조 공정
• CAM 데이터
• 소재 및 표면처리 정보
• 구매 정보
• BOM
• 품질 이력

"비슷하게 다시 설계"하는 것이 아니라 "검증된 설계 자산을 재사용" 할수 있습니다.



● 설계·개발 기간 단축

신규 부품을 개발하면 일반적으로 설계 검토 → 해석(CAE) → 시제품 → 시험 → 설계 수정 → 제조공정(CAM) → 양산 과정을 거쳐야 합니다. 하지만 기존 검증 부품을 재사용하거나 기존 부품을 기반으로 수정하면 이러한 과정의 상당 부분을 단축할 수 있습니다. 따라서 형상 검색 시스템은 단순한 "검색 기능"이 아니라, 설계자가 검증된 설계 자산을 빠르게 찾아 재사용하도록 지원하는 개발 생산성 도구 가 됩니



●  불필요한 부품 구매 및 제조 중복 방지

형상 검색을 통해 기존 부품을 먼저 확인하면 재고 활용 및 구매·제조 중복을 줄일 수 있습니다.







---

기업 관점에서는 다음과 같은 선순환 구조를 만들 수 있습니다

수십만~수백만 CAD 데이터
↓
3D 형상 자동 분석
↓
유사 부품 검색
↓
기존 설계 / 해석 / 제조 데이터 확인
↓
검증된 부품 재사용
↓
중복 설계 감소
↓
개발 기간 단축
↓
설계·제조·구매 비용 절감
↓
새로운 CAD 데이터 축적
↓
더 강력한 형상 검색 DB 구축

---

■ 3D CAD 유사 모델 검색 구현 컨셉

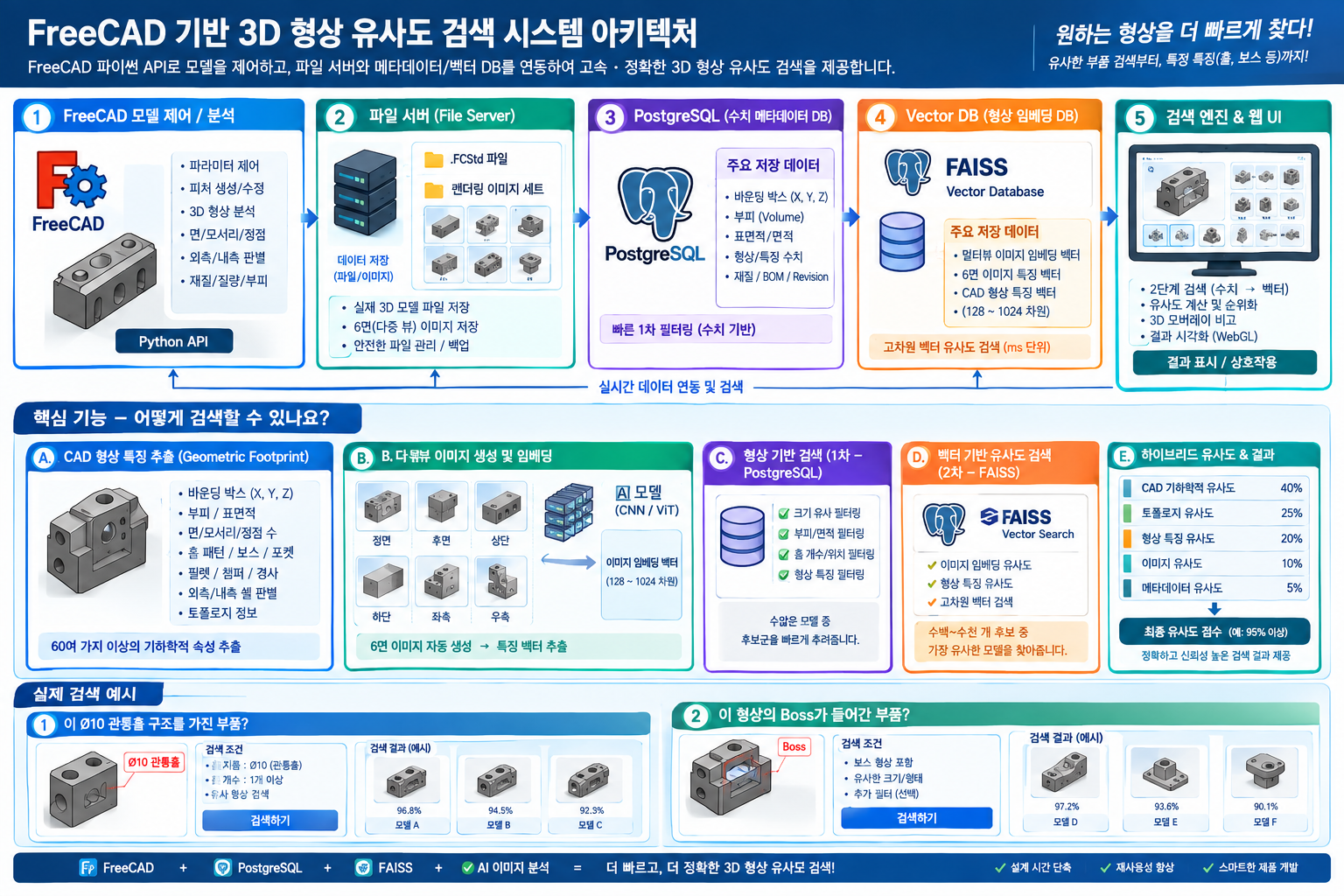

1단계	FreeCAD 모델 분석기	FCStd → Solid/Face/Edge/Vertex 정보 추출
2단계	CAD Feature 추출	Hole, Boss, Fillet, Chamfer, Plane, Cylinder 등 추출
3단계	메타데이터 DB 구축	PostgreSQL에 모델 정보 저장
4단계	CAD 형상 Fingerprint 생성	모델을 수치 벡터로 표현
5단계	기본 유사도 검색	치수·부피·면적·Feature 기반 검색
6단계	3D 멀티뷰 이미지 생성	6방향 이미지 자동 생성
7단계	AI Embedding	이미지를 고차원 벡터로 변환
8단계	Vector DB / FAISS	수십만 모델에서 빠른 후보 검색
9단계	Hybrid Similarity	CAD + Topology + AI 결과 통합
10단계	FreeCAD 검색 UI	CAD 화면에서 유사 모델 검색
11단계	파일 서버 연동	FCStd/이미지 원본 관리
12단계	PLM 연동	사내 PLM과 통합



---
