2D(PDF) 파일 →JSON 파일 변환

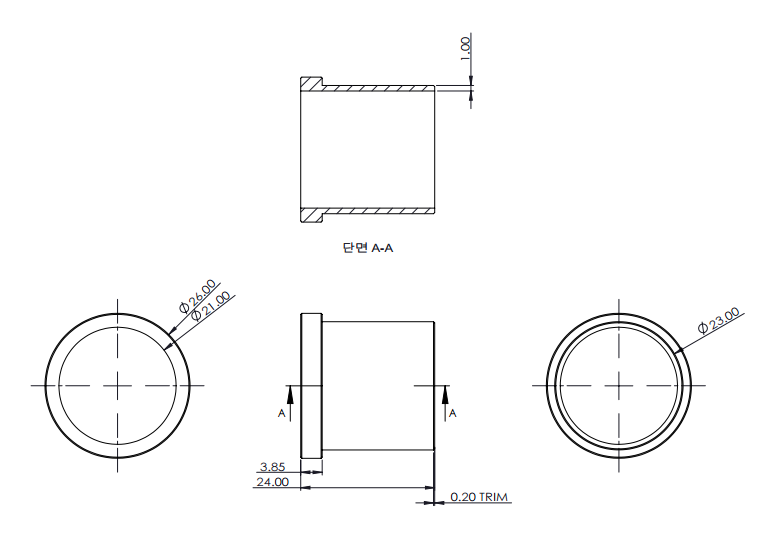

■ 도면 이미지

■ AI로 JSON 파일 변환

AI는 아래와 같이 도면을 이해 하였습니다

형상 해석

단면 A-A를 기준으로 이 부품은 2단 내경 구조의 중공 원통입니다.

치수	값	비고
외경	Ø26.00	전체 높이 동일
상단 내경	Ø21.00	높이 20.15mm 구간
하단 내경	Ø23.00	높이 3.85mm 구간 (플랜지부)
전체 높이	24.00mm
하단 플랜지 높이	3.85mm
상단 모서리 챔퍼	1.00mm	내경 상단
하단 트림	0.20mm	외경 하단



{
  "metadata": {
    "drawing_number": "002-SI-04-A",
    "title": "Quartz Torch Bonnet",
    "material": "Quartz",
    "finish": "As machined",
    "scale": "2:1",
    "sheet": "1 OF 1",
    "size": "A3",
    "author": "HUN LEE",
    "date": "20241216",
    "revision": "",
    "company": "YOUNG IN ACE",
    "units": "mm"
  },
  "tolerances": {
    "linear": "±0.2",
    "angular": "±5°",
    "surface_roughness": "Ra 3.2 이하",
    "bending_angle_undefined": "90° ±0.5°"
  },
  "notes": [
    "명시하지 않은 세부 사항은 업체 사양에 따르도록 하여 기능상 문제 없도록 해야 한다.",
    "지정하지 않은 공차는 일반 공차는 공차표에 준할 것.",
    "정의되지 않은 Bending부 각도는 90°±0.5° 일 것.",
    "정의되지 않은 치수는 CAD DATA에 준할 것.",
    "단차 날카로운 부위, 유해한 흠, 거친 표면, Burr 등 없을 것.",
    "다음과 같은 경우에는 연구소 승인을 득할 것: 1) 양산 전, 2) 기 승인된 양산제품의 변경이 있을시"
  ],
  "geometry": {
    "type": "hollow_cylinder_with_flange",
    "description": "플랜지가 있는 중공 원통형 부품 (Torch Bonnet)",
    "base_shape": "cylinder",
    "modeling_strategy": "revolve_profile",
    "dimensions": {
      "outer_diameter": {
        "value": 26.0,
        "symbol": "Ø26.00",
        "unit": "mm",
        "tolerance": "±0.2"
      },
      "inner_diameter": {
        "value": 21.0,
        "symbol": "Ø21.00",
        "unit": "mm",
        "tolerance": "±0.2"
      },
      "inner_diameter_bottom": {
        "value": 23.0,
        "symbol": "Ø23.00",
        "unit": "mm",
        "tolerance": "±0.2",
        "note": "하단 개구부 내경 (Bottom opening inner diameter)"
      },
      "total_height": {
        "value": 24.0,
        "unit": "mm",
        "tolerance": "±0.2"
      },
      "wall_thickness_top": {
        "value": 2.5,
        "unit": "mm",
        "note": "계산값: (Ø26 - Ø21) / 2 = 2.5mm"
      },
      "flange_height": {
        "value": 3.85,
        "unit": "mm",
        "tolerance": "±0.2",
        "note": "하단 플랜지 높이"
      },
      "main_bore_depth": {
        "value": 20.15,
        "unit": "mm",
        "note": "계산값: 24.00 - 3.85 = 20.15mm (Ø21 내경 구간)"
      },
      "trim_chamfer": {
        "value": 0.20,
        "type": "TRIM",
        "unit": "mm",
        "note": "하단 외경 모서리 트림/챔퍼"
      },
      "top_chamfer": {
        "value": 1.0,
        "unit": "mm",
        "note": "상단 내경 모서리 챔퍼 (단면 A-A 참조)"
      }
    }
  },
  "freecad_model": {
    "strategy": "Part_Revolve_or_CSG",
    "steps": [
      {
        "step": 1,
        "operation": "create_outer_cylinder",
        "description": "외경 Ø26, 높이 24mm 원통 생성",
        "params": {
          "shape": "cylinder",
          "radius": 13.0,
          "height": 24.0
        }
      },
      {
        "step": 2,
        "operation": "create_upper_inner_bore",
        "description": "상단 내경 Ø21, 깊이 20.15mm 원통 생성 (상단 기준)",
        "params": {
          "shape": "cylinder",
          "radius": 10.5,
          "height": 20.15,
          "position_z": 3.85
        }
      },
      {
        "step": 3,
        "operation": "cut_upper_bore",
        "description": "외경 실린더에서 상단 내경 원통 제거 (Boolean Cut)",
        "params": {
          "operation": "boolean_cut",
          "base": "step1",
          "tool": "step2"
        }
      },
      {
        "step": 4,
        "operation": "create_lower_bore",
        "description": "하단 내경 Ø23, 깊이 3.85mm 원통 생성 (하단 기준)",
        "params": {
          "shape": "cylinder",
          "radius": 11.5,
          "height": 3.85,
          "position_z": 0.0
        }
      },
      {
        "step": 5,
        "operation": "cut_lower_bore",
        "description": "결과물에서 하단 내경 원통 제거 (Boolean Cut)",
        "params": {
          "operation": "boolean_cut",
          "base": "step3",
          "tool": "step4"
        }
      },
      {
        "step": 6,
        "operation": "add_top_chamfer",
        "description": "상단 내경 모서리 챔퍼 1.0mm 적용",
        "params": {
          "operation": "chamfer",
          "edge": "top_inner_edge",
          "size": 1.0
        }
      },
      {
        "step": 7,
        "operation": "add_bottom_trim",
        "description": "하단 외경 모서리 트림 0.20mm 적용",
        "params": {
          "operation": "chamfer_or_fillet",
          "edge": "bottom_outer_edge",
          "size": 0.20
        }
      }
    ]
  },
  "cross_section_AA": {
    "description": "단면 A-A: 상단 내경 Ø21, 하단 내경 Ø23, 전체 높이 24mm, 하단 플랜지 높이 3.85mm",
    "profile_points_2d": [
      {"id": "P1", "x": 10.5,  "y": 0.0,  "note": "상단 내경 상부 시작 (Ø21/2)"},
      {"id": "P2", "x": 13.0,  "y": 0.0,  "note": "상단 외경 상부 (Ø26/2)"},
      {"id": "P3", "x": 13.0,  "y": -24.0, "note": "하단 외경 하부"},
      {"id": "P4", "x": 11.5,  "y": -24.0, "note": "하단 내경 하부 (Ø23/2)"},
      {"id": "P5", "x": 11.5,  "y": -3.85, "note": "하단 내경 단차점"},
      {"id": "P6", "x": 10.5,  "y": -3.85, "note": "상단 내경 하부 시작 (Ø21/2)"}
    ]
  }
}



■ FreeCAD 모델링 전략

총 7단계로 구성 합니다.

1. 외경 Ø26 원통 생성
2. 상단 내경 Ø21 원통 생성
3. Boolean Cut → 상단 보어 제거
4. 하단 내경 Ø23 원통 생성
5. Boolean Cut → 하단 보어 제거
6. 상단 챔퍼 1.0mm
7. 하단 트림 0.2mm

JSON 파일은 데이터베이스에 저장 및 관리 합니다. 이렇게 하면 재활용 또는 치수 변경한 파생 파일 생성 가능 합니다. 도면의 표준화를 지키는것이, 메우 중요하며, 또한 AI로 도면을 검증하는데 필요한 것을 분석 할 수 있습니다.

---
