자전거 뼈대 만들기 - 메인 커브 스케치 #1

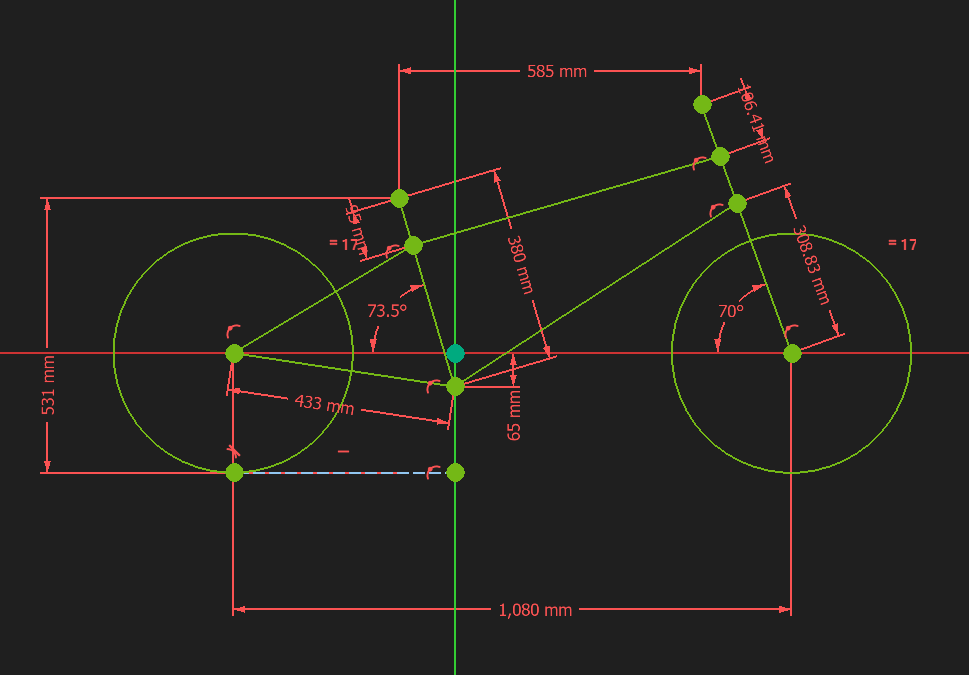

■ 다이아몬드 프레임 스케치 커브

유한요소법을 활용한 맞춤형 자전거 설계

자전거의 다이아몬드 프레임은 앞삼각(Main/Front Triangle)과 뒷삼각(Rear Triangle)이 결합하여 마름모(다이아몬드) 형태를 이루는 전통적인 프레임 구조입니다. 구조학적으로 매우 안정적인 트러스(Truss) 구조를 기반으로 하고 있어, 최소한의 소재로 최고의 강성과 가벼운 무게를 동시에 확보할 수 있는 역학적 최적화의 결과물입니다.

다이아몬드 프레임 주요 구성 요소

• 앞삼각 (Main Triangle): 탑 튜브(Top Tube), 다운 튜브(Down Tube), 시트 튜브(Seat Tube), 헤드 튜브(Head Tube)로 구성되어 라이더의 하중과 조향 시 발생하는 충격을 지지합니다.
• 뒷삼각 (Rear Triangle): 시트 스테이(Seat Stay), 체인 스테이(Chain Stay), 리어 드롭아웃(Rear Dropout)으로 구성되어 뒷바퀴를 고정하고 구동축의 비틀림 강성을 받쳐줍니다.
• BB 쉘 (Bottom Bracket Shell): 페달과 크랭크축이 들어가는 부위로, 프레임에서 가장 큰 응력 집중과 비틀림 스트레스가 발생하는 핵심 접합부입니다.



다이아몬드 프레임의 주요 제작 방법 (공법)

프레임을 구성하는 튜브들을 어떻게 가공하고 연결하느냐에 따라 자전거의 성격, 무게, 내구성이 완전히 달라집니다. 주로 금속 프레임(크로몰리, 알루미늄, 티타늄)에서 사용하는 대표적인 제작 방식들입니다

① 버팅 (Butting) 공법 — 튜브 가공 기술

튜브 자체의 두께를 부위별로 다르게 만드는 가공 기술입니다.

• 원리: 용접이나 접합이 일어나는 양 끝단은 응력 집중을 견딜 수 있도록 두껍게 만들고, 상대적으로 스트레스를 덜 받는 중간 부분은 얇게 깎아내어 무게를 줄입니다.
• 종류: 두께 변화가 한 단계인 싱글 버팅, 양 끝이 두껍고 중간이 얇은 더블 버팅(Double Butted), 구간별로 세 가지 두께를 가지는 트리플 버팅(Triple Butted) 등이 있습니다.

② 러그 (Lug) 접합 방식

전통적인 크로몰리(스틸) 프레임에서 주로 사용되는 클래식한 제작 방식입니다.

• 원리: 자전거 튜브들을 소켓 형태의 이음새 부품인 '러그(Lug)'에 끼워 넣은 후, 튜브와 러그 사이의 틈새에 은(Silver)이나 황동(Brass) 같은 보강재를 녹여 흘려보내는 브레이징(Brazing, 로접) 방식으로 접합합니다.
• 특징: 파이프 자체에 직접 고온의 열을 가하지 않으므로 열 변형으로 인한 금속의 성질 변화(약화)를 막을 수 있습니다. 러그 자체의 미려한 디자인 덕분에 클래식 자전거에 많이 쓰이지만, 러그 무게가 더해져 무겁고 대량 생산이 어렵습니다.



③ TIG (Tungsten Inert Gas) 용접 방식

현대 알루미늄, 티타늄 및 고성능 크로몰리 자전거 제작에 가장 널리 쓰이는 방식입니다.

• 원리: 불활성 가스(주로 아르곤) 환경에서 텅스텐 전극봉을 이용해 아크를 발생시키고, 프레임 파이프의 맞닿은 단면(모재)을 직접 녹이면서 용접봉을 추가해 접합하는 방식입니다. 별도의 이음새 부품 없이 파이프끼리 직접 연결하므로 '웰딩(Welding)'이라고 부릅니다.
• 특징: 러그가 필요 없어 프레임을 매우 가볍게 만들 수 있고, 접합부 강도가 우수합니다. 용접 후 접합부에 물결 모양의 비드(Bead)가 남는 것이 특징이며, 고급 프레임의 경우 이 비드를 매끄럽게 갈아내는 스무스 웰딩(Smooth Welding) 처리를 하기도 합니다.



④ 모노코크 (Monocoque) & 러그드 카본 — 카본 프레임 공법

금속이 아닌 탄소섬유(Carbon Fiber) 프레임을 제작할 때 사용하는 방식입니다.

• 모노코크: 외골격 구조로, 자전거 형상의 틀(Mold) 안에 카본 원사를 겹겹이 쌓은 뒤 내부에서 압력을 가하고 열로 구워내 프레임을 통째로 성형하는 방식입니다. 접합부가 없어 응력 분산에 완벽하며 비틀림 강성이 극대화됩니다.
• 러그드 카본: 카본으로 만든 파이프들을 별도의 카본 러그에 에폭시 접착제로 결합하는 방식입니다. 맞춤형 지오메트리 제작에 유리합니다.

---

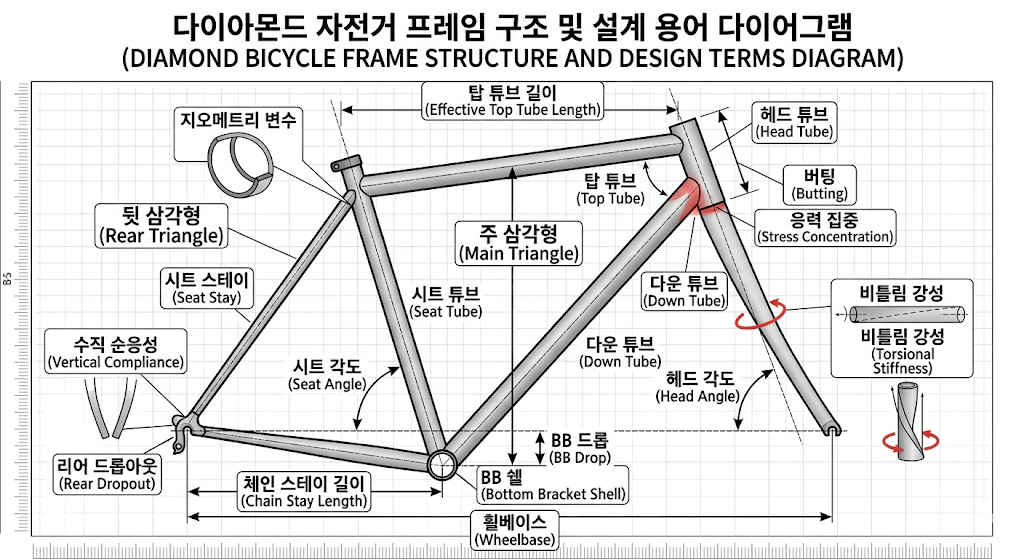

다이아몬드 프레임 프레임 용어

다이아몬드 프레임 프레임 구조



다양한 다이아몬드 프레임 조건에 따라 자동으로 만들기

18 빅.나인 XT

위 사이트에 나와 있는 사용자 사이즈에 참고하여 다이아몬드 프레임을 구성 하는 튜브들을 자동으로 변경 합니다.





다이아몬드 프레임 전문 CAD 프로그램





---
