기본 환경 설정하기

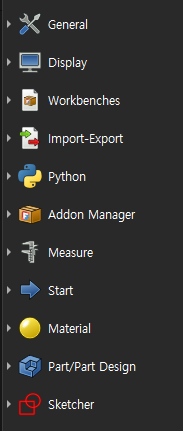

프리캐드를 설치한 후에는 개인적 선호에 따라 일부 설정을 조정할 수 있습니다. FreeCAD의 기본 설정은 메뉴에서 편집(Edit) → 환경 설정(Preferences)으로 이동하면 찾을 수 있습니다. FreeCAD의 전반적인 작동 방식, UI, 그리고 주요 워크벤치(Workbench)의 세부 옵션을 제어하는 곳입니다.

	General (일반): 언어 설정, 프로그램 시작 시 동작, 자동 저장(백업) 주기 등을 설정 단위계(mm, inch 등)와 소수점 자릿수 같은 기본 물리 단위 시스템 관리
	Display (화면 표시): 3D 뷰포트의 배경색, 내비게이션 스타일(마우스로 화면을 회전/이동하는 방식: CAD, Blender, Revit 스타일 등)을 지정 렌더링 품질, 안티앨리어싱(계단 현상 방지), 3D 마우스 설정 등 시각적인 요소를 제어
	Workbenches (워크벤치): FreeCAD 시작 시 기본으로 로드할 워크벤치를 지정 자주 쓰지 않는 워크벤치를 숨기거나 메뉴에 표시되는 순서를 변경하여 UI를 최적화
	Import-Export (가져오기/내보내기): 외부 CAD 파일 표준 포맷(STEP, IGES, DXF, OBJ, STL 등)을 읽거나 저장할 때의 세부 규칙을 설정 예를 들어, STEP 파일을 가져올 때 솔리드(Solid) 구조를 어떻게 유지할지 등을 결정
	Python (파이썬): FreeCAD 내장 파이썬 콘솔과 매크로(Macro) 실행 환경을 설정 코드 자동 완성 기능, 구문 강조(Syntax Highlighting) 색상, 스크립트 보안 경고 등을 제어
	Addon Manager (애드온 관리자): 사용자가 추가로 설치한 외부 작업 툴(워크벤치)이나 매크로의 업데이트 및 저장소 경로를 관리 프록시 서버 설정이나 패키지 캐시 등을 다룸
	Measure (측정): FreeCAD를 켰을 때 나오는 '시작(Start) 워크벤치' 화면의 구성(최근 파일 목록 개수, 도움말 링크 표시 여부 등)을 변경
	Start (시작 페이지): FreeCAD를 켰을 때 나오는 '시작(Start) 워크벤치' 화면의 구성(최근 파일 목록 개수, 도움말 링크 표시 여부 등)을 변경
	Material (재질): 모델에 부여할 재질(Steel, Aluminum, Plastic 등)의 기본 라이브러리 경로와 물리적 특성 데이터(밀도, 탄성계수 등) 카드로딩 방식을 설정
	Part/Part Design (파트/파트 디자인): 형상을 깎거나 합치는 3D 모델링 핵심 워크벤치의 기본 동작을 설정 모델의 세밀도(Tessellation: 곡면을 얼마나 부드럽게 표현할 것인가)와 기본 스케치 부착 방식 등을 정의
	Sketcher (스케처): 2D 스케치 모드에서의 격자(Grid) 크기, 자동 구속조건(Constraint) 부여 여부를 설정 구속 조건이 완료되었을 때(완전 구속), 충돌할 때, 부족할 때 스케치 선의 색상을 각각 지정

---

※ 워크벤치(Workbench)란?

FreeCAD에서 워크벤치(Workbench)는 특정 작업 목적에 맞게 관련 도구(아이콘 및 메뉴)들을 한곳에 모아놓은 ‘맞춤형 작업대’라고 이해하시면 가장 쉽습니다.

일반적인 CAD 프로그램들은 하나의 화면에 수많은 도구가 한꺼번에 배치되어 있어 UI가 복잡해지기 쉽습니다. 반면 FreeCAD는 작업 단계를 분리하여, 현재 필요한 도구만 화면에 띄워주는 방식을 사용하는데 이것이 바로 워크벤치 개념입니다. FreeCAD는 오픈소스 프로그램이기 때문에, 전 세계 개발자들이 만든 새로운 기능(예: 3D 프린팅 전용 툴, 건축 설계용 툴 등)을 워크벤치 형태로 쉽게 추가(플러그인처럼 설치)할 수 있습니다.

대표적인 핵심 워크벤치 종류

FreeCAD를 사용할 때 가장 자주 오고 가며 쓰게 되는 기본 워크벤치들입니다.

워크벤치 이름	주요 역할	비유
Sketcher (스케처)	평면에 선과 원을 그리고 치수나 구속조건(수평, 수직 등)을 주는 2D 제도 작업	도면 설계
Part Design (파트 디자인)	2D 스케치를 위로 뽑아내거나(Pad) 깎아내어(Pocket) 정밀한 기계 부품을 만드는 작업	기계 가공/조각
Part (파트)	상자, 실린더, 구 같은 기본 3D 덩어리를 배치하고 서로 더하거나 빼서 형상을 만드는 작업	블록 쌓기
TechDraw (테크드로우)	완성된 3D 모델을 바탕으로 투상도, 단면도, 치수가 포함된 2D 엔지니어링 도면을 생성하는 작업	출고용 도면 제작



워크벤치 사용 방법

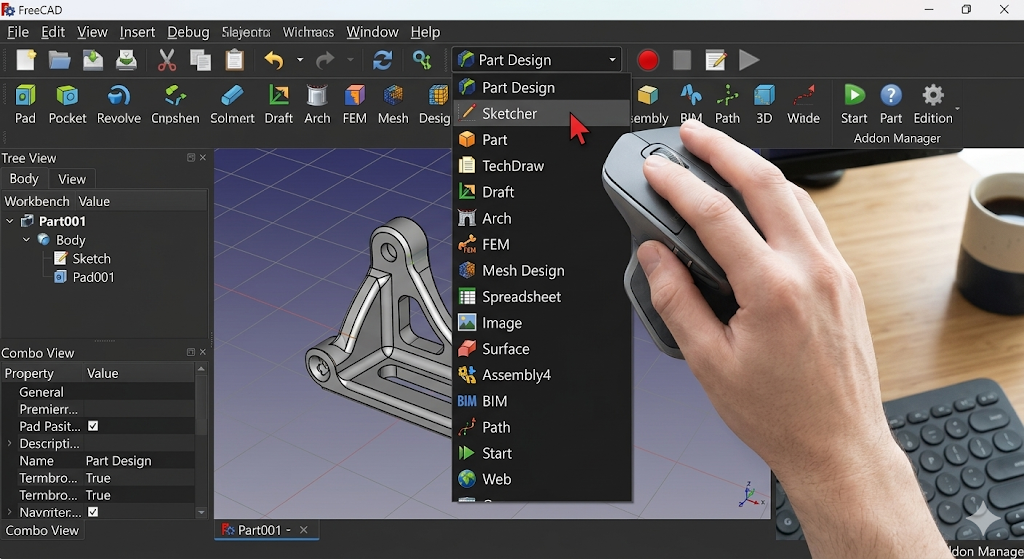

FreeCAD 화면 상단 중앙에 있는 드롭다운 메뉴(기본적으로 'Start' 또는 'Part Design' 등으로 표시된 곳)를 클릭하면 다른 워크벤치로 언제든지 자유롭게 전환할 수 있습니다.
