▣ Combine 이란?

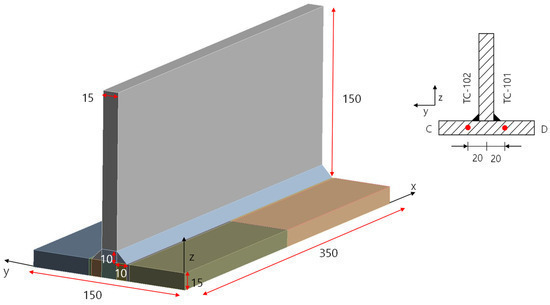

용접(Welding) 모듈에서 Combine 명령은 여러 개의 독립적인 용접 피처(예: fillet weld, groove weld, plug/slot weld 등)를 하나의 통합된 용접 피처로 결합하는 기능을 제공합니다. 이는 용접 설계를 더 효율적으로 관리하고, 모델 트리(Model Tree)를 간소화하며, 제조 문서나 시뮬레이션에서 용접을 더 직관적으로 표현할 수 있게 해줍니다. Combine 은 주로 어셈블리(Assembly) 환경에서 사용되며, 용접의 복잡성을 줄여 전체 모델의 가독성을 높이는 데 유용합니다.

1. COMBINE의 주요 목적과 유형

COMBINE을 통해 결합할 수 있는 용접 유형은 다음과 같습니다:

•  Similar Combined Welds (유사 용접 결합): 정의(예: 크기, 재질)가 완전히 동일한 용접들만 결합 가능합니다. 위치(참조 기준)만 다를 뿐입니다. 예를 들어, 동일한 fillet weld 세트를 하나의 그룹으로 묶을 때 사용.
•  Reinforced Combined Welds (보강 용접 결합): 하나의 groove 또는 butt weld와 하나의 fillet weld를 결합합니다. groove/butt weld가 모델 트리에서 fillet weld보다 위에 위치해야 합니다.
•  Both Sides Combined Welds (양면 용접 결합): 하나의 용접된 부품 양쪽에 위치한 2~4개의 용접을 결합합니다. 각 면(Arrow Side, Other Side)에 groove/butt와 fillet 조합이 포함될 수 있습니다

이러한 결합은 용접 심볼(Weld Symbol)을 공유하거나, 공통 속성을 부여하여 도면 생성 시 일관성을 유지합니다.

---

2. COMBINE 명령 사용 단계

1. 용접 모듈 활성화: Creo Parametric에서 어셈블리 모드로 들어간 후, Applications > Welding 메뉴를 선택하여 용접 환경으로 전환합니다. (사용자 쿼리의 스크린샷처럼 Tools > Weld > Insert Weld에서 시작할 수 있음.)
2. COMBINE 명령 호출:
   •  Tools > Weld > Combine 메뉴를 클릭하거나, Model Tree에서 기존 용접 피처를 선택한 후 Combine 옵션을 선택합니다.
   •  대화상자(Weld Combine)가 열리면, 결합 유형(예: Similar, Reinforced, Both Sides)을 선택합니다.
3. 참조 선택:
   •  Reference Collector에 첫 번째 용접(예: groove weld)을 선택합니다.
   •  CTRL 키를 누른 상태로 두 번째 용접(예: fillet weld)을 추가 선택합니다. (Reinforced의 경우 groove/butt와 fillet 조합 필수.)
   •  Both Sides의 경우, Other Side Reference 컬렉터에 반대쪽 용접을 추가합니다.
   •  유효한 선택 시, 그래픽스 창에 미리보기(Preview)가 표시됩니다.
4. 속성 정의:
   •  Symbol 탭: 용접 심볼의 위치(Arrow Side, Other Side, Symmetrical), 크기, 각도 등을 설정합니다. ISO 또는 AWS 표준에 맞춰 사용자 정의 가능.
   •  Properties 탭: 재질, 두께, 사용자 매개변수(Parameters)를 추가합니다. 예: 용접 강도나 열 처리 조건.
   •  Sequence ID: 결합된 용접에 공통 ID를 부여하여 제조 순서를 관리.
5. 완료: OK를 클릭하면 결합된 용접이 Model Tree에 새로운 피처로 나타납니다. 기존 용접들은 독립적으로 유지되지만, 그룹화되어 관리됩니다.

---

3. UNCOMBINE (해제) 방법

•  결합된 용접을 다시 분리하려면 Tools > Weld > Uncombine을 사용합니다.
•  대상 결합 용접을 선택하면, 원래 독립 용접으로 되돌아갑니다.

---

주의사항 및 팁

•  제약 조건: 결합할 용접은 어셈블리 내 동일 부품에 위치해야 하며, 정의가 호환되어야 합니다. (예: Similar 유형은 매개변수가 100% 동일.)
•  시뮬레이션 연계: COMBINE된 용접은 Creo Simulate에서 Weld Feature로 인식되어 응력 분석 시 자동으로 처리됩니다. (두께나 재질 오버라이드 가능.)
•  도면 표현: 결합 용접은 단일 심볼로 도면에 출력되어 제조 지침을 명확히 합니다.
• 버전 호환: Creo 7.0 이상에서 안정적으로 지원되며, 이전 버전에서 생성된 용접도 결합 가능.



---

▣ Convert ?

Convert 명령은 주로 Applications > Welding 모듈 내에서 사용되며, 모델링 요소(예: 용접 피처)를 다른 형식이나 유형으로 변환하는 데 활용됩니다.

1. Convert 기능의 주요 목적

•  용접 피처 변환: Welding 모듈에서 용접 정의(예: fillet weld, groove weld)를 다른 용접 유형으로 변경하거나, 용접 피처를 일반 피처로 변환.



2. Convert 명령 사용 환경

•  Welding 모듈: 용접 피처를 다른 형식(예: solid weld to symbolic weld)으로 변환 가능.



3. 구체적 예시

•  Weld to Solid: 용접 피처를 실제 볼륨(solid)로 변환하여 시뮬레이션에 활용.

---

▣ pattern

Welding 모듈에서 Pattern 기능은 용접 피처(예: fillet weld, groove weld, plug/slot weld 등)를 반복적으로 배치하여 효율적으로 복수의 동일한 용접을 생성하는 도구입니다. 이는 특히 대량 생산 부품이나 복잡한 어셈블리 구조(예: 프레임, 파이프라인)에서 유용하며, 수동으로 개별 용접을 추가하는 번거로움을 줄여줍니다. 스크린샷에서 Applications > Flexible Modeling > Pattern 메뉴 아래에 위치하며, Welding 환경에서 활용됩니다.

Pattern 기능의 주요 목적

•  반복 용접 생성: 동일한 용접 피처를 지정된 패턴(선형, 원형, 표면 등)에 따라 복제.
•  시간 절약: 대칭적이거나 규칙적인 용접 배열을 자동화.
•  설계 일관성: 동일한 속성(크기, 재질, 심볼)을 유지하며 패턴화.
•  유연한 수정: 패턴 정의를 변경하면 모든 인스턴스가 자동 업데이트.

주의사항 및 팁

•  참조 유효성: 패턴 방향이나 기준이 변경되면 오류가 발생할 수 있으니, 참조 지오메트리(예: 에지, 면)를 고정.
•  성능: 복잡한 어셈블리에서 다수의 인스턴스(100개 이상)는 리젠 시간이 길어질 수 있음.
•  수정 가능성: 패턴 피처를 편집하면 모든 인스턴스가 동기화되며, 개별 인스턴스 수정은 불가.
•  심볼 관리: 패턴화된 용접은 단일 심볼로 그룹화되며, 도면에서 일괄 표시.
•  호환성: Creo 7.0 이상에서 최적화되었으며, 이전 버전(예: Creo 5.0)에서는 일부 제한 있음.

활용 예시

•  선형 패턴: I-빔 구조에서 50mm 간격으로 fillet weld 8개 배치.
•  원형 패턴: 원형 플랜지에서 45° 간격으로 groove weld 8개 생성.
•  곡선 패턴: 파이프 곡면을 따라 plug weld 배열.

Pattern 기능은 용접 설계를 자동화하고 제조 준비(예: BOM, 도면)를 간소화합니다.



combine

---

▣ BOM

용접물 그룹 BOM 생성

Creo Parametric은 용접물 그룹(Weldment Group)에 대한 도면 및 BOM을 생성하는 기능을 제공합니다.

•  용접물 그룹 BOM을 생성하면 용접물 그룹의 구성 부재(멤버)만 나열되도록 할 수 있습니다.
•  BOM 반복 영역(Repeat Region) 모델 또는 표현 이름에 WG_<용접물 그룹 이름> 형식을 사용하여 용접물 그룹 멤버 만 표시하도록 지정할 수 있습니다.
•  용접 비드 자체가 아닌, 용접 대상이 되는 부품이나 어셈블리 부재를 BOM에 표시하는 것이 일반적입니다.



변환된 용접 피처의 BOM 표시

•  솔리드 용접 피처로 변환된 경우: 솔리드 용접 피처는 모델 지오메트리의 일부로 간주될 수 있습니다. 경우에 따라 솔리드 용접 피처가 BOM에 별도의 부품(Part)으로 나열될 수 있습니다.
  •  BOM에 표시되지 않게 하려면 반복 영역(Repeat Region) 필터를 사용하거나, 해당 용접 피처의 매개변수를 조정하여 BOM에서 제외되도록 설정해야 할 수 있습니다.
  •  일부 사용자들은 솔리드 용접 피처가 BOM에 나타나는 것을 원하지 않아 해당 피처를 BOM에서 제외하는 방법을 찾기도 합니다.
• 용접 정보 (길이/질량) 표시:
  •  용접 탭의 정보(Info) > BOM 명령을 사용하여 재료 명세서를 표시하고 파일로 저장할 수 있습니다. 이 기능은 용접 재료의 길이 또는 질량과 같은 용접 관련 정보를 포함할 수 있습니다.



 create Welding report

CREO 용접 기능에 포함된 BOM(Bill of Materials)은 용접 설계에 필요한 정보의 명세서를 제공하는 것이 주된 용도입니다.비드(Weld Bead)의 길이, 무게(질량), 및 재료 정보를 표시하기 위한 목적으로 사용될 수 있습니다.

1. 용접 재료 정보:
   •  용접 재료 이름
   •  총 재료 길이(WELD_LENGTH): 어셈블리의 모든 용접에 사용된 특정 용접 재료의 총 길이. 이는 필요한 용접봉, 와이어 등의 소모품 발주에 중요합니다.
   •  총 재료 질량(WELD_MASS): 사용된 특정 용접 재료의 총 질량.
2. 용접 피처 속성:
   •  용접 유형 (예: 필릿, 그루브 등)
   •  용접 프로세스
   •  용접을 제어하는 매개변수

이러한 정보는 단순히 어셈블리 부품 목록을 제공하는 일반적인 BOM을 넘어, 용접 작업의 견적, 자재 소요량(Material Requirement), 및 생산 계획을 세우는 데 필수적인 데이터를 제공합니다.



일반 BOM과의 차이점

일반적인 어셈블리 BOM은 부품(Parts) 및 하위 어셈블리 목록과 수량을 나열하는 것이 목적입니다. 반면, 용접 기능의 BOM은 이와 별개로 또는 결합되어 용접 비드 자체의 속성 및 소모되는 용접 재료에 대한 상세 정보를 제공합니다.

용접 구조물 BOM을 생성하는 경우, 용접 대상이 되는 부품의 목록과 함께 절단 길이(Cut List) 정보도 함께 나열될 수 있습니다
