MODEL CHECK #8 - Geometry Check

Creo ModelCHECK의 Geometry Check 기능은 Creo Parametric에서 3D 모델의 지오메트리 문제를 식별하고 잠재적인 재생성(regeneration) 오류를 방지하기 위해 설계된 도구입니다. 이 기능은 모델의 품질과 일관성을 유지하며, 설계 프로세스 초기에 문제를 발견해 수정함으로써 후속 공정에서의 비용과 시간 낭비를 줄이는 데 목적이 있습니다.

1. Geometry Check의 정의

• Geometry Check는 Creo Parametric에서 모델의 지오메트리 문제를 자동으로 점검하여 잠재적인 재생성 오류나 설계 문제를 경고하는 기능입니다.
• 모델에 즉각적인 문제를 일으키지 않더라도, 수정이나 변경 시 재생성 실패로 이어질 수 있는 문제를 사전에 식별합니다.

2. Geometry Check가 식별하는 주요 문제

Geometry Check는 다양한 지오메트리 문제를 감지하며, 대표적인 예는 다음과 같습니다:

• 겹치는 형상 (Overlapping Geometry): 서로 겹치는 형상.
• 짧은 모서리 (Small Edges): 모델의 안정성에 영향을 줄 수 있는 매우 작은 모서리.
• 작은 치수의 피처 (Small Dimension Features): 모델의 다른 부분에 비해 지나치게 작은 치수의 피처.
• 일치하지 않는 병합된 표면 (Merged Surfaces Mismatch): 표면 병합 시 정확히 일치하지 않는 경우.
• 존재하지 않는 모서리 참조 (Non-existent Edge References): 예를 들어, 라운드 작업으로 인해 사라진 모서리를 참조하는 피처.
• 너무 큰 라운드 반경 (Excessive Round Radius): 인접 표면보다 큰 반경의 라운드.

3. Geometry Check의 작동 방식

• 자동 점검: 모델이 저장되거나 재생성될 때마다 Geometry Check가 자동으로 실행되어 문제를 감지합니다.
• 경고 메시지: 문제가 발견되면 메시지 창에 경고가 표시되며, Info > Geom Check 메뉴를 통해 문제의 세부 정보를 확인할 수 있습니다.
• 문제 탐색: 모델 트리에서 해당 피처를 우클릭하여 Feature Geometry Checks 명령을 통해 문제 피처를 확인하고 수정할 수 있습니다.

4. 활용 방법

• 즉각적인 수정 권장: Geometry Check로 발견된 문제는 즉시 수정하는 것이 좋습니다. 수정하지 않을 경우, 모델 변경 시 재생성 실패로 이어질 수 있습니다.
• 보고서 제공: Creo Parametric 5.0 이상에서는 업데이트된 인터페이스를 통해 보고서에서 오류와 경고를 직접 해결할 수 있으며, 참조 보기, 문제 무시, 삭제 등의 기능을 제공합니다.
• 커스터마이징: 회사의 설계 표준(예: 명명 규칙, 레이어 설정)에 맞게 Geometry Check를 설정할 수 있습니다.

5. 활용 가능한 모드

• 대화형 모드: 사용자가 직접 Geometry Check를 실행하여 문제를 확인하고 수정.
• 일괄 처리 모드: 여러 모델을 한꺼번에 점검.
• 재생성/저장 모드: 모델 재생성 또는 저장 시 자동 점검.

6. 이점

• 설계 품질 향상: 지오메트리 문제를 사전에 해결하여 모델의 안정성과 신뢰성을 높입니다.
• 시간 및 비용 절감: 후속 공정에서의 오류 수정 비용을 줄입니다.
• 협업 효율성: 표준화된 모델링을 통해 팀 간 협업이 원활해집니다.

ModelCHECK의 Geometry Check 설정 파일은 \modchk\text\usascii\config 의 config.gmc 에 의해 제어됩니다.

▶ VDA 4955 문서

VDA 4955 standard.pdf

▶VDA 4955를 만족하는 Geometry Check

---

▷선 성분

[ Segment / Line ]

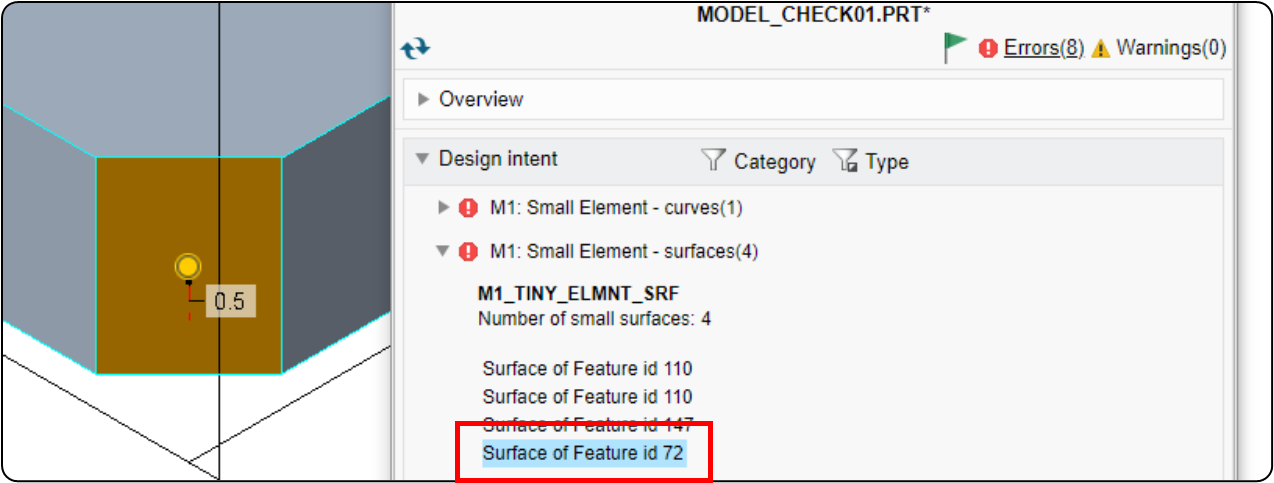

예시 :  M1_TINY_ELMNT (작은 요소)
지정한 값 보다 작은 Small elements (데이텀 curves, faces and surfaces)를 체크 합니다.



[ 5값 보다 작은곳 표시 ]

---
