참조 뷰어 (Reference Viewer) #1

Creo 참조 뷰어(Reference Viewer)는 Creo Parametric에서 모델과 피쳐 간의 참조 및 종속성을 조사하고 관리하는 데 사용되는 도구입니다. Creo Parametric의 참조 뷰어(Reference Viewer)에서 참조(Reference)와 종속성(Dependency)은밀접하게 연결되어 있지만, 약간 다른 관점을 나타냅니다.

참조(Reference) : 참조는 한 객체(예: 피쳐, 부품, 어셈블리)가 다른 객체의 정보(예: 치수, 형상, 위치 등)를 사용하여 정의되는 관계를 의미합니다. 예: 구멍 피쳐가 특정 표면이나 Edge를 치수를 참조하거나, 어셈블리에서 부품이 다른 부품의 위치를 참조. 참조는 방향성을 가지며, "부모-자식" 관계로 표현됩니다. 즉, 참조된 객체(부모)가 변경되면 이를 참조하는 객체(자식)도 영향을 받습니다.

종속성(Dependency) : 종속성은 한 객체가 다른 객체의 정보에 의존하여 동작하거나 정의되는 상태를 나타냅니다. 즉, 참조로 인해 발생하는 결과적인 관계입니다. 종속성은 참조의 결과로 나타나는 의존 관계를 강조합니다. 참조가 존재하기 때문에 종속성이 발생합니다.예: 샤프트의 치수가 구멍의 치수를 참조하면, 샤프트는 구멍에 종속적입니다. 구멍의 치수가 변경되면 샤프트도 변경됩니다. 종속성은 참조의 "영향"에 초점을 맞추며, 설계 변경 시 어떤 객체가 영향을 받는지 이해하는 데 사용됩니다.



참조는 원인, 종속성은 결과:

1. 참조는 객체가 다른 객체를 어떻게 사용하는지를 나타내는 메커니즘입니다.
2. 종속성은 참조로 인해 객체가 다른 객체에 의존하게 되는 상태를 나타냅니다.
예: 피쳐 A가 피쳐 B의 Edge를 치수로 참조하면, A는 B에 종속적입니다.
여기서 참조는 A가 B를 사용하는 방식이고, 종속성은 A가 B의 변경에 영향을 받는 관계입니다.



Creo의 문서나 인터페이스에서 "참조"와 "종속성"은 종종 함께 사용되지만, 특정 상황에 따라 강조점이 다릅니다.

• 참조: 참조 뷰어에서 특정 피쳐가 어떤 객체를 사용하는지 조사할 때 주로 사용.
  예: "이 피쳐는 어떤 참조를 가지고 있나?"
• 종속성: 설계 변경의 영향을 분석하거나 외부 참조로 인한 문제를 관리할 때 사용.
  예: "이 부품은 어떤 모델에 종속적인가?"

---

위 그림은 무슨 의미 일까요?  외부 파일 범위안에서 "부모/자식" 관계중 누락된 Feature가 무엇인지 찾는 화면 입니다.

▣ 부모  Feature가 누락된 파일 이름과 Feature를 검색 합니다.

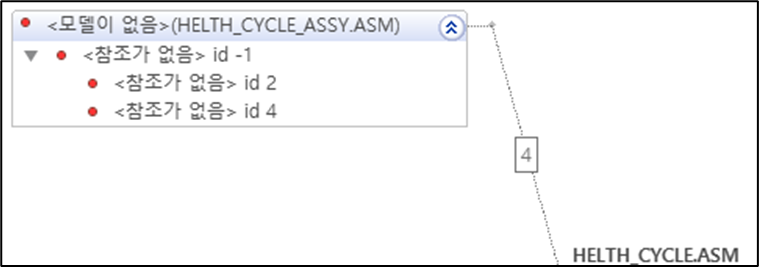

아래 그림에서 "4"를 클릭하고, 마우스 오른쪽 버튼을 클릭하고, 정보 > 참조 정보 > 정보창 보기을 클릭 합니다.

정보: 참조
참조 #1:
참조 유형: 피쳐 참조
사용 용도: 외부 형상 참조
경고: 참조된 모델이 세션에 없습니다.
참조하는 솔리드: POST_BASE.PRT
참조 피쳐: 밀어내기 2
참조 문맥 : HELTH_CYCLE_ASSY.ASM
참조된 솔리드: (누락된 모델)
참조된 엔티티 ID: 2
참조된 엔티티 유형: 서피스

전체 경로: 밀어내기 2 -> POST_BASE.PRT -> HELTH_CYCLE_ASSY.ASM (최상위 레벨 - 부족) -> (누락된 모델) ->

        서피스 ID 2

참조 #2:
참조 유형: 피쳐 참조
사용 용도: 외부 형상 참조
경고: 참조된 모델이 세션에 없습니다.
참조하는 솔리드: HANDLE_BASE.PRT
참조 피쳐: 스케치 2
참조 문맥 : HELTH_CYCLE_ASSY.ASM
참조된 솔리드: (누락된 모델)
참조된 엔티티 ID: 2
참조된 엔티티 유형: 서피스

전체 경로: 스케치 2 -> HANDLE_BASE.PRT -> HELTH_CYCLE_ASSY.ASM (최상위 레벨 - 부족) -> (누락된 모델) ->

        서피스 ID 2

참조 #3:
참조 유형: 피쳐 참조
사용 용도: 외부 형상 참조
경고: 참조된 모델이 세션에 없습니다.
참조하는 솔리드: POST_BASE.PRT
참조 피쳐: 밀어내기 2
참조 문맥 : HELTH_CYCLE_ASSY.ASM
참조된 솔리드: (누락된 모델)
참조된 엔티티 ID: 4
참조된 엔티티 유형: 서피스

전체 경로: 밀어내기 2 -> POST_BASE.PRT -> HELTH_CYCLE_ASSY.ASM (최상위 레벨 - 부족) -> (누락된 모델) ->

        서피스 ID 4

참조 #4:
참조 유형: 피쳐 참조
사용 용도: 외부 형상 참조
경고: 참조된 모델이 세션에 없습니다.
참조하는 솔리드: HANDLE_BASE.PRT
참조 피쳐: 스케치 2
참조 문맥 : HELTH_CYCLE_ASSY.ASM
참조된 솔리드: (누락된 모델)
참조된 엔티티 ID: 4
참조된 엔티티 유형: 서피스

전체 경로: 스케치 2 -> HANDLE_BASE.PRT -> HELTH_CYCLE_ASSY.ASM (최상위 레벨 - 부족) -> (누락된 모델) ->

        서피스 ID 4

파일 이름	참조 오류  Feature
POST_BASE.PRT	밀어내기 2
HANDLE_BASE.PRT	스케치 2

▣ POST_BASE.PRT

[검색]

▷ 밀어내기 Feature 참조 오류
- 참조 편집에서 맨 앞의 2개의 Feature의 오류는 스케치 평면과 참조 평면 오류 입니다.

참조 편집	스케치 평면 및 참조 오류

▣ HANDLE_BASE.PRT

[검색]

▷ 스케치2 Feature 참조 오류

참조 편집	스케치 평면 및 참조 오류

해결 방법은 위 그림 "참조편집" 기능을 이용하여 해결을 합니다. 스케치 평면과 참조 평면을 선택 합니다
