ToolBOX) Dimension Numbering & Dimmension ,Tolerence List

Drawing View 순서 저장



1. View 순서는 Drag & Drop 기능을 사용한다.

2. Drawing View 이름을 Drawing 파일의 Parameter에 저장 한다.

3. Parameter 이름은 VIEWNAME01,VIEWNAME02으로 정의 한다.

4. Parameter Type은 String이며, 값에 대략 70자를 넣을수 있다.

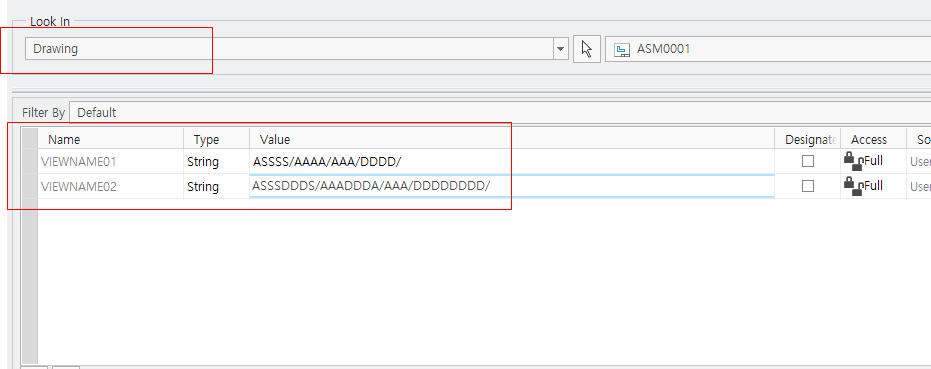

Deawing Parameter





Symbol 파일로 Numbering



1. 넘버링은 Symbol을 기입 한다.

2. Symbol 이름은 “Dim_Number.sym”

    - Layer 이름 : numbering_symbol

3. Symbol text 높이는 Dimension text의 ½로 정의

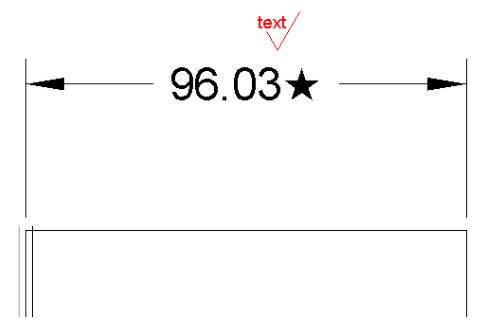

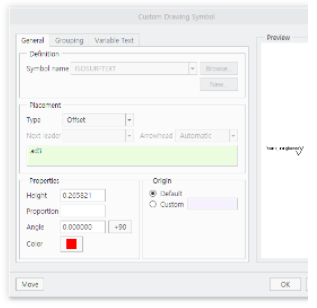

Numbering 심볼 예제	creo에서 Numbering 심볼 배치 예시



4. Symbol 색상은 “blue”

5. Symbol 배치는 “offset” 사용

6. Symbol 배치 각도는 “0”도 적용





* Reference Dimension 넘버링 적용
