모델의 치수 이름 및 값을 가져오는 기능

□ SolidWorks Dimension

SolidWorks에서 치수는 스케치나 피처에 연결된 객체로, 특정 형식의 이름을 가지며 이는 고유한 구조를 따릅니다.

▷ 모델의 SolidWorks 치수 구조

SolidWorks에서 치수 이름은 "치수ID@스케치명(ProfileFeature)" 또는 "치수ID@피처명(Extrusion,Fillet . .. )" 형식으로 되어 있습니다.

D1@Sketch1: Sketch1에 있는 첫 번째 치수
D2@Boss-Extrude1: Boss-Extrude1 피처에 있는 두 번째 치수
치수의 ID는 해당 스케치나 피처 내에서 고유하며, 스케치 또는 피처에 따라 다르게 할당됩니다.

▷ 모델에서 치수 이름은 중복 가능 ?

치수 이름은 모델 전체에서 중복될 수 없습니다. 동일한 스케치 (ProfileFeature) 나 Feature 내에서는 치수 이름이 중복될 수 없지만,  다른 스케치 또는  Feature 에서는 동일한 이름이 허용됩니다.

예: D1@Sketch1과 D1@Sketch2는 공존 가능
그러나 동일 스케치 내에서 D1@Sketch1과 또 다른 D1@Sketch1은 불가능

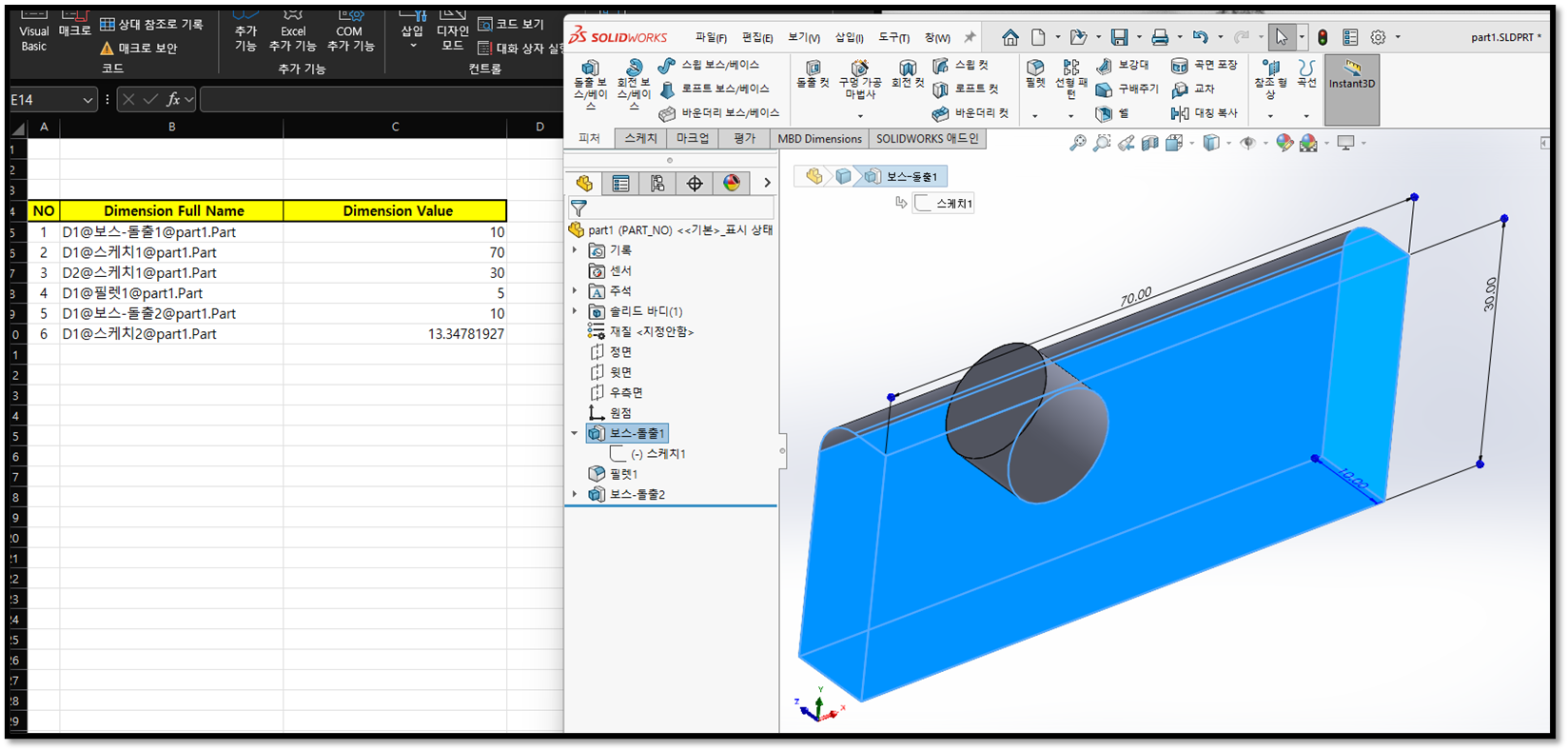

▷ 프로그램 실행

▷  code

Dim swApp As Object
Dim swModel As ModelDoc2
Dim swFeature As Feature
Dim swDispDim As DisplayDimension
Dim swDim As Dimension
Dim featureName As String
Option Explicit
Sub Dimension01()
    ' // Import SolidWorks Application References
    Set swApp = GetObject(, "SldWorks.Application")
    Set swModel = swApp.ActiveDoc

    '// Check the activated document
    If swModel Is Nothing Then
        MsgBox "There are no active models.", vbCritical
        Exit Sub
    End If

    Dim i As Long
    i = 0

    '// Navigate the Feature List in a Part File
    Set swFeature = swModel.FirstFeature
    Do While Not swFeature Is Nothing
        featureName = swFeature.Name
        Debug.Print "Feature: " & swFeature.GetTypeName
        If swFeature.GetTypeName <> "ProfileFeature" Then

                '//  Explore dimensions in that feature
                Set swDispDim = swFeature.GetFirstDisplayDimension
                Do While Not swDispDim Is Nothing

                           ' // Get dimension object
                            Set swDim = swDispDim.GetDimension

                            '// Output dimension names and values
                            Worksheets("Program03").Cells(i + 5, "A") = i + 1
                            Worksheets("Program03").Cells(i + 5, "B") = swDim.FullName
                            Worksheets("Program03").Cells(i + 5, "C") = swDim.Value

                            ' //Move to next dimension
                            Set swDispDim = swFeature.GetNextDisplayDimension(swDispDim)

                            i = i + 1
                Loop

        End If

        ' // Go to next feature
        Set swFeature = swFeature.GetNextFeature
    Loop

    MsgBox "Dimension extraction complete!", vbInformation
End Sub
