Creo Start File

Creo의 Start Template 파일은 사용자가 자주 사용하는 설정, 형상, 규칙 등을 미리 정의해 놓은 템플릿 파일로, 새로 설계를 시작할 때 일관된 설계 환경을 제공합니다. 이를 통해 설계 시간을 절약하고, 품질을 향상시키며, 회사의 설계 표준을 유지할 수 있습니다.

▷Start Template 파일에는 다음과 같은 내용이 포함됩니다.

  1. 단위 설정: 설계에 사용될 기본 단위(예: 밀리미터, 인치 등)를 설정합니다.
  2. 층(layer) 구성: 설계 시 사용할 층을 미리 정의하여,
                               설계 요소들을 체계적으로 관리할 수 있도록 합니다.
  3. 재질 정보: 부품의 재질 속성을 미리 정의하여 일관성을 유지합니다.
  4. Parameter 구성 : 모델의 특성 값을 표시하기 위해 정의 합니다
  5. 기타 설정 값: 그리드 설정, 스케일, 시각화 옵션 등 자주 사용하는
                            다양한 환경 설정을 포함할 수 있습니다.

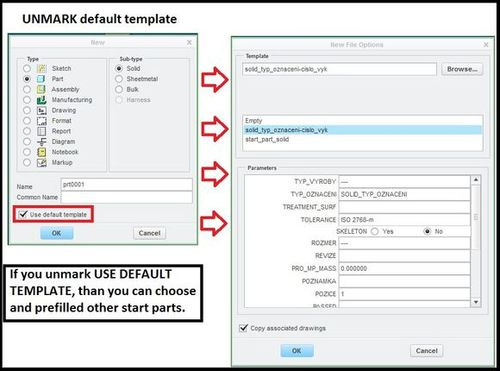

Creo에서 Start Template 파일을 사용하면 새 부품(part), 어셈블리(assembly), 또는 도면(drawing)을 생성할 때 이러한 템플릿을 불러와 기본 설정을 자동으로 적용하여 설계를 시작할 수 있습니다. 이를 통해 오류를 줄이고, 설계 표준을 일관되게 유지하며, 팀 작업 시 호환성을 보장하는 데 도움이 됩니다.

---

start_model_dir은 Creo에서 작업 디렉토리를 설정하는 config.pro 옵션으로, Creo를 시작할 때 자동으로 기본 작업 디렉토리를 지정하는 역할을 합니다. 이 옵션을 사용하면 특정 폴더를 기본 작업 폴더로 설정하여 파일을 열거나 저장할 때 해당 위치를 기본으로 사용하게 됩니다.

▷ start_model_dir의 사용 목적:

• 작업 효율성 향상:
  매번 Creo를 시작할 때 디렉토리를 탐색할 필요 없이 지정된 폴더에서 작업을 시작할 수 있습니다.
• 일관된 파일 관리:
  프로젝트별 또는 팀별로 동일한 디렉토리를 설정해 두면 파일을 효율적으로 관리할 수 있습니다.
• 시간 절약:
  프로젝트의 표준 폴더 구조를 설정해두면 불필요한 탐색을 줄일 수 있습니다.

▷ 설정 방법 예시

start_modle_dir C:\Users\UserName\Creo\Projects

* Windchill
start_model_dir wtpub://<서버 별칭>/Libraries/<라이브러리 폴더 이름>

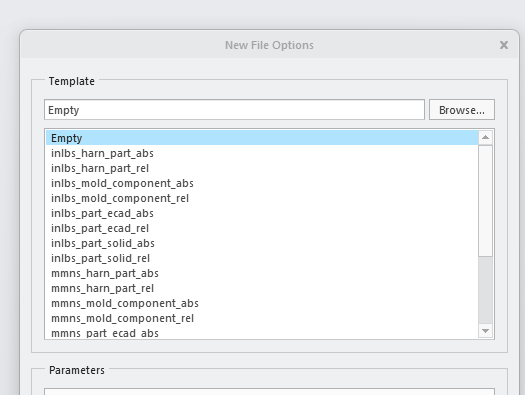

Creo Parametric의 객체 템플릿을 사용하면 새로 생성한 객체의 기본 구조를 사용자 정의할 수 있습니다. 객체 템플릿은 두 가지 유형으로 나뉘며, 모델 템플릿과 드로잉 템플릿이 있습니다.



1. 모델 템플릿:
   사전에 정의된 피쳐, 레이어, 매개변수, 이름이 지정된 보기 및 기타 속성을 포함한 표준 Creo Parametric
   모델입니다. 이를 통해 객체를 생성할 때 일정한 설계 표준을 유지할 수 있습니다.


2. 드로잉 템플릿:
   드로잉 파일에 포함된 보기, 테이블, 형식, 기호, 스냅선, 메모, 매개변수 메모, 치수 등을 생성하는 데 필요한
   명령이 포함되어 있습니다. 이 템플릿을 통해 드로잉을 일관되게 작성할 수 있습니다.

PTC에서 제공하는 모델 템플릿에는 기본 기준면, 이름 지정된 보기, 기본 레이어, 기본 매개변수, 기본 단위가
포함되어 있으며, 드로잉 템플릿은 세 개의 직각 보기를 포함하고 추가로 사용자 정의할 수 있습니다.

템플릿을 사용할 수 있는 Creo Parametric 객체 유형은 다음과 같습니다:

• 솔리드 부품  (template_solidpart 옵션 정의)
• 판금 부품
• 벌크 부품
• 설계 어셈블리 (template_designasm 옵션 정의)
• 몰드 제조 객체
• 캐스트 제조 객체
• 드로잉

객체  템플릿을 사용하면 일관된 설계를 유지하고 시간을 절약할 수 있습니다.

---
