Creo Design Exploration (DEX)

□ Design Exploration

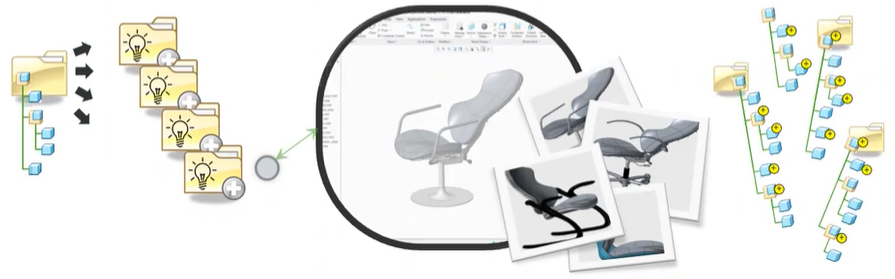

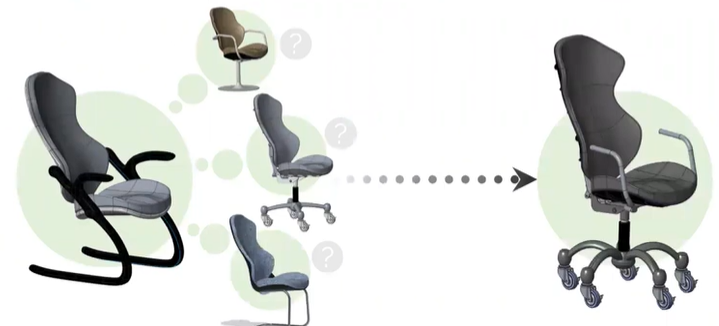

Creo Design Exploration 기능은 Creo Parametric 사용자가 설계 변화 및 이력을 관리하고 캡처하여 다양한 설계 아이디어를 빠르게 반복하고 탐색할 수 있도록 돕는 강력한 도구입니다.





▷ Design Exploration 핵심 기능 및 장점

• 안전한 탐색 환경: 설계 탐색을 위한 독립적인 세션을 생성하여 기존 모델에 영향을 주지 않고 자유롭게 변경하고 실험할 수 있습니다.
• 체크포인트 및 분기: 설계 과정의 중요한 지점을 체크포인트로 설정하고, 각 체크포인트에서 여러 가지 설계 방향으로 분기를 생성하여 다양한 아이디어를 쉽게 관리할 수 있습니다.
• 설계 이력 추적: 체크포인트와 분기를 통해 설계 변경 이력을 명확하게 추적하고, 언제든지 이전 상태로 되돌아갈 수 있습니다.
• 변경 사항 비교: 서로 다른 설계 버전 간의 차이점을 시각적으로 비교하여 최적의 설계를 선택할 수 있습니다.
  효율적인 협업: 설계 탐색 세션을 공유하여 팀원들과 함께 아이디어를 논의하고 검토할 수 있습니다.
• 효율적인 협업: 설계 탐색 세션을 공유하여 팀원들과 함께 아이디어를 논의하고 검토할 수 있습니다.

---

□  Design Exploration 도전

Creo를 사용하는 설계자들은 다음과 같은 어렴을 가지고 있습니다.

1. 설계 변경 관리의 어려움:

• 수동적인 변경 관리: 설계 변경 시 매번 새로운 파일을 생성하거나 복사하여 관리해야 하므로 번거롭고 오류 발생 가능성이 높습니다.
• 이전 버전 추적 불가: 변경 이력을 체계적으로 관리하지 못하여 이전 버전으로 돌아가거나 변경 사항을 비교하는 것이 어렵습니다.
• 설계 오류 발생 가능성 증가: 수동적인 관리로 인해 설계 오류가 발생할 가능성이 높아지고, 이를 찾아내고 수정하는 데 시간이 오래 걸릴 수 있습니다.



2. 다양한 설계 대안 탐색의 제한:

• 제한적인 설계 변수 조절: 설계 변수를 조절하여 다양한 설계 대안을 생성하고 비교하는 작업이 어렵습니다.
• 시간 소모: 각 설계 대안을 생성하고 검토하는 데 많은 시간이 소요됩니다.
• 최적 설계 선택의 어려움: 다양한 설계 대안을 비교하여 최적의 설계를 선택하기가 어렵습니다.

 설계 변경에 대한 두려움을 없애자:

설계 변경에 따른 부담 극복: 설계 변경 시 발생할 수 있는 문제에 대한 부담감으로 인해 새로운 아이디어를 적극적으로 반영하지 못할 수 있습니다. DEX는 설계 탐색 과정에서 발생하는 다양한 문제를 해결하고, 설계 품질을 향상시키는 데 필수적인 도구입니다. DEX를 사용하면 설계 변경에 대한 유연성을 확보하고, 다양한 설계 대안을 효율적으로 평가하여 최적의 설계를 도출할 수 있습니다. Creo를 사용하는 기업은 DEX 도입을 적극적으로 고려하여 설계 경쟁력을 강화해야 합니다. Creo Design Exploration 기능은 Creo 기본으로 탑재 되어 있습니다.

▷ Design Exploration 활용 사례

• 다양한 설계 대안 탐색: 여러 가지 디자인 변수를 조절하여 다양한 설계 대안을 빠르게 생성하고 비교하여 최적의 설계를 찾을 수 있습니다.
• 설계 변경 관리: 설계 변경 시 발생할 수 있는 문제를 미리 예측하고, 변경 사항의 영향을 평가하여 설계의 안정성을 확보할 수 있습니다.
• 설계 의사 결정 지원: 다양한 설계 대안을 시각적으로 비교하고 평가하여 최종 설계를 결정하는 데 필요한 정보를 제공합니다.

▷ DEX 도입을 통해 얻을 수 있는 이점:

• 설계 생산성 향상: 설계 변경 관리 자동화, 다양한 설계 대안 신속 생성, 팀 협업 강화
• 설계 품질 향상: 설계 오류 감소, 최적 설계 도출, 제품 경쟁력 강화
• 설계 의사 결정 지원: 데이터 기반 의사 결정 지원, 리스크 감소

---

□ 체크포인트(Checkpoint)와 분기(Branch) 개념

DEX(Design Exploration)에서 체크포인트와 분기는 설계 탐색 과정에서 매우 중요한 개념이지만, 각기 다른 역할을 수행합니다.

▷ 체크포인트(Checkpoint)

- 정의: 설계 과정의 특정 시점을 기록해 놓은 것으로, 마치 사진을 찍어 놓는 것과 같습니다.
- 목적:
  1) 이전 상태로 되돌아가기: 설계를 변경하다가 문제가 발생하거나 다른 방향으로 진행하고 싶을 때 이전 체크포인트로
      돌아갈 수 있습니다.
  2) 설계 변경 이력 관리: 각 체크포인트마다 설계 상태를 기록하여 변경 이력을 추적할 수 있습니다.
  3) 설계 검토: 특정 체크포인트에서 설계를 검토하고 평가할 수 있습니다.

- 특징:
  1) 하나의 체크포인트는 하나의 설계 상태를 나타냅니다.
  2) 시간 순서대로 생성되며, 이전 체크포인트로만 되돌아갈 수 있습니다.

▷ 분기(Branch)

- 정의: 체크포인트에서 여러 가지 설계 방향으로 나누어 진행하는 것을 의미합니다. 마치 나무 가지가 갈라져 나가듯이,
          하나의 체크포인트에서 여러 개의 분기가 생성될 수 있습니다.

- 목적:
   1) 다양한 설계 대안 탐색: 하나의 체크포인트에서 여러 가지 설계 변수를 변경하여 다양한 설계 대안을 만들 수
      있습니다.
   2) 최적 설계 선택: 여러 가지 설계 대안을 비교하여 최적의 설계를 선택할 수 있습니다.

- 특징:
1) 하나의 체크포인트에서 여러 개의 분기가 생성될 수 있습니다.
2) 각 분기는 독립적인 설계 공간을 가지며, 서로 다른 설계 변수를 가지고 진행됩니다.



▷ 체크포인트와 분기의 관계

• 체크포인트는 분기의 시작점이 됩니다. 분기를 생성하려면 먼저 체크포인트를 설정해야 합니다.
• 분기는 체크포인트에서부터 시작하여 새로운 설계 공간을 만들어 냅니다.



▷  간단한 예시

• 체크포인트: 자동차 설계에서 엔진 설계를 완료한 시점에 체크포인트를 설정합니다.
• 분기: 엔진 설계를 기반으로 배기 시스템을 두 가지 방식으로 설계하여 각각 분기를 생성합니다. 하나는 성능을 중심으로, 다른 하나는 소음을 줄이는 데 중점을 둡니다.



특징	체크포인트	분기
정의	특정 시점의 설계 상태 기록	체크포인트에서 갈라져 나가는 설계 방향
목적	이전 상태로 되돌아가기, 설계 변경 이력 관리	다양한 설계 대안 탐색, 최적 설계 선택
관계	분기의 시작점	체크포인트에서 생성



체크포인트는 설계 과정의 기록이고, 분기는 다양한 설계 가능성을 탐색하는 도구입니다. 체크포인트를 효과적으로 활용하여 설계 변경 이력을 관리하고, 분기를 통해 다양한 설계 대안을 생성하여 최적의 설계를 찾을 수 있습니다.

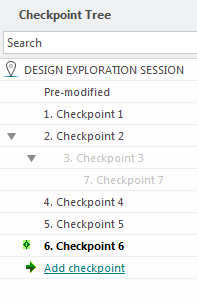

Checkpoint 6/ 3 and 7 a branch

---

□  체크포인트(Checkpoint)와 분기(Branch)  데이터는 어디에 저장 되는가?

*.tmu 파일: 설계 탐색 세션을 저장하는 파일 형식입니다. .tmu 파일을 열면 언제든지 이전에 작업했던 설계 탐색 세션을 다시 시작할 수 있습니다.





▷ *.tmu 파일의 역할

• 세션 복원: .tmu 파일을 열면 언제든지 이전에 작업했던 설계 탐색 세션을 그대로 복원할 수 있습니다. 마지막으로 작업했던 지점에서 다시 시작하거나, 이전에 생성했던 체크포인트로 돌아가 작업을 이어갈 수 있습니다.
• 협업: .tmu 파일을 다른 사용자와 공유하여 함께 설계를 검토하고 의견을 교환할 수 있습니다. 공유된 .tmu 파일을 열면 각 사용자는 자신의 컴퓨터에서 동일한 설계 탐색 환경을 구축하고 작업할 수 있습니다.
• 백업: 중요한 설계 탐색 결과를 .tmu 파일 형태로 백업하여 안전하게 보관할 수 있습니다. 만약 원본 파일이 손상되거나 삭제되더라도 .tmu 파일을 이용하여 복구할 수 있습니다.



▷ * .tmu 파일의 구성

• 체크포인트 정보: 각 체크포인트에서의 모델 상태, 변경된 부분, 추가된 주석 등
• 분기 정보: 각 분기에서 선택된 설계 대안, 변경된 파라미터 등
• 설계 변경 이력: 설계 과정에서 발생한 모든 변경 사항에 대한 기록
• 세션 설정: 설계 탐색 세션의 시작 시점, 사용된 설정 등

---

Design Exploration 용어집

용어	정의
Branch	체크포인트에서 여러 가지 설계 방향으로 나누어 진행하는 것을 의미합니다. 마치 나무 가지가 갈라져 나가듯이, 하나의 체크포인트에서 여러 개의 분기가 생성될 수 있습니다.
Checkpoint	설계 과정의 특정 시점을 기록해 놓은 것으로, 마치 사진을 찍어 놓는 것과 같습니다.
Checkpoint Tree	Design Exploration 세션의 체크포인트 목록입니다. 트리는 타임라인 또는 분기 트리로 표시될 수 있습니다.
Design Exploration session	변경 사항을 실제로 적용하지 않고도 설계 변경 사항을 탐색할 수 있는 시행착오 환경입니다.
Entry Checkpoint	설계 탐색을 시작할 때 세션에 열려 있는 수정된 모델이 있는 경우 체크포인트가 추가됩니다.
Pre-modified checkpoint	세션을 시작할 때 열려 있는 모든 모델과 세션 중에 열린 모델의 수정되지 않은 모든 버전을 포함합니다.
