Windchill 데이터 관리 05) Part Structures

□ 부품 구조란 (Part Structures) ?

부품 구조는 시간이 지남에 따라 진화하는 제품의 내용을 포착하는 BOM(Bill of Material)의 동적이고 확장 가능한 표현입니다. 부품 구조는 크고 복잡할 수 있으며, 10단계 이상 깊이의 어셈블리, 하위 어셈블리 및 구성 요소 계층에 수천 개의 부품을 포함할 수 있습니다. 부품 구조는 구성 가능한 모듈로 만들어진 전체 제품 변형 패밀리를 나타낼 수도 있습니다.

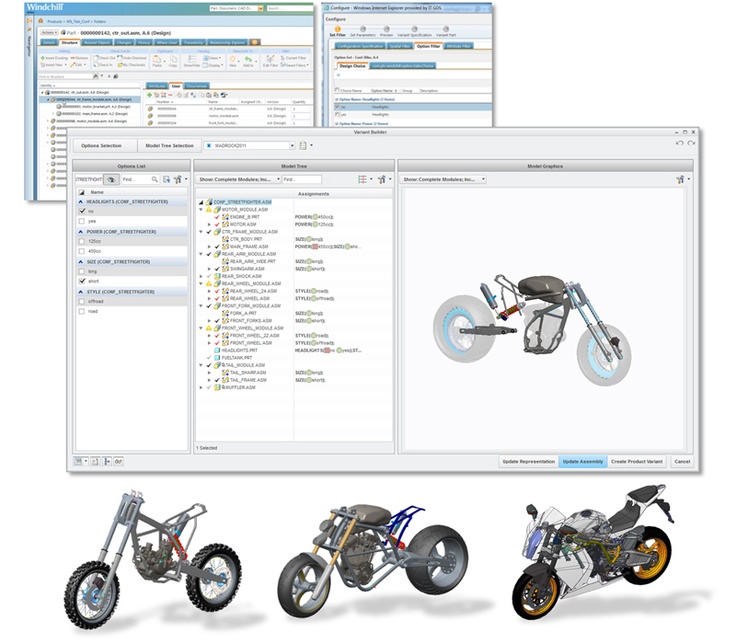

[ 구성 가능한 모듈 ]





부품 구조는 "사용- usage" 관계를 사용하여 어셈블리 부품을 자식 부품에 연결하여 생성됩니다.

[사용(usage) 부품 추가]

Windchill 에는 표준 및 구성 가능한 두 가지 종류의 부품 구조가 있습니다 . 표준 부품 구조는 옵션 구성 요소가 없고 사용자 정의할 수 없는 제품에 사용됩니다. 고객에게 배송되는 표준 제품은 일반적으로 고객이 선택한 옵션 없이 모든 부품의 최신 릴리스 버전을 포함합니다.
구성 가능한 부품 구조를 통해 고객은 규정된 옵션이나 맞춤형 설계 옵션 중에서 선택할 수 있습니다. 주문 조립 제품에는 주요 제품 기능을 제공하는 한정된 개별 모듈 목록이 포함됩니다. 제품 설계가 완료되면 제품 개발 팀의 참여 없이 제품을 주문하고 제조할 수 있습니다.
예를 들어, 자동차는 함께 선택할 수 있는 옵션을 결정하는 규칙에 의해 제어되는 규정된 옵션 기능 세트에서 주문할 수 있습니다.

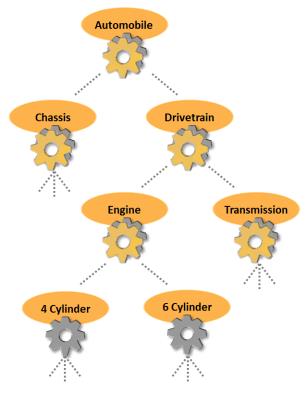

[부품 구분 아이콘]

위 아이콘 에서 더블 기어 아이콘은 자동차 구조 내에서 구성 가능한 모듈을 나타냅니다. 이 예에서 고객은 4기통과 6기통 엔진 중에서 선택합니다. 엔진 선택에 따라 다른 옵션을 사용할 수 있습니다. 예를 들어, 4기통 엔진의 경우 수동 또는 자동 변속기를 선택할 수 있지만 6기통 엔진을 선택하면 자동 변속기만 사용할 수 있습니다. 4기통 및 6기통 엔진은 각각 고유한 표준 부품 구조를 가지고 있으며, 옵션을 선택하면 모든 부품의 최신 릴리스 버전을 사용하여 자동차를 제작합니다.

□ 부품 사용 관계

부품 구조에서 부모 부품(어셈블리)과 자식 부품(구성 요소 또는 하위 어셈블리) 간의 연결을 설명합니다.

1. 사용

- 특정 어셈블리 파트 버전을 자식 파트의 공통 데이터(또는 파트 마스터)에 연결합니다.
  버전-마스터 연결을 통해 어셈블리 파트의 다른 버전이 다른 자식 파트를 사용할 수 있습니다.

2. 사용됨

- 사용 관계와 반대 방향에서 작동합니다. 자식 파트 마스터에서 부모 파트 버전으로 사용됨 관계를 따르는 것은
  제품에 대한 파트 변경의 영향을 분석하는 데 매우 유용합니다. 사용됨(Where Used)테이블은 선택된 파트를
  사용하는 모든 어셈블리를 표시하기 위해 사용됨 관계를 캡처합니다. 이 정보는 파트에 대한 설계 변경이 해당
   파트를 사용하는 어셈블리에 미치는 영향을 파악하는 데 도움이 될 수 있습니다.

□ 발생 (Occurrences)

Occurrence는 어셈블리 파트 구조에서 특정 부품의 개별 사용 사례를 나타냅니다.
각 occurrence는 어셈블리 내에서 개별 부품을 식별하고 관리하는 데 사용됩니다.

▷ Occurrence 기능

1. 명명된 사용 정보 저장

• 각 occurrence는 어셈블리 파트 구조 내에서 특정 부품의 사용 위치와 관련된 정보를 저장합니다.
• 예를 들어, 동일한 저항 부품이 여러 위치에 사용될 때, 각 위치마다 개별 occurrence를 통해 위치 정보를 저장하고 관리할 수 있습니다.



2. 개별 발생 식별

• Occurrence는 부품의 개별 사용 사례를 고유하게 식별할 수 있는 참조 지시자(Reference Designator)를 포함합니다
• 이를 통해 어셈블리 내에서 특정 부품의 특정 위치를 쉽게 찾고, 해당 부품에 대한 작업을 수행할 수 있습니다.



3. 제품 구조 탐색

• 제품 구조 탐색기에서 어셈블리를 확장하면, 각 부품의 occurrence가 나열되어 개별 부품 사용 사례를 확인할 수 있습니다.
• 각 occurrence는 그 부품이 어셈블리 내에서 어떻게 사용되고 있는지를 명확히 보여줍니다.



▷ 예시를 통한 설명 - 제품: 전자 기기 어셈블리 (예: 라디오)

구성 부품:
1. 저항 (Resistor)
2. 캐패시터 (Capacitor)
3. 어셈블리 구조:

어셈블리 A (라디오)
1. 저항 R1 (Occurrence 1)
2. 저항 R2 (Occurrence 2)
3. 캐패시터 C1 (Occurrence 3)

라디오 제품 명명된 사용 정보:

• 어셈블리 A에 동일한 저항 부품이 두 개 사용됩니다. 이때 각각의 저항은 별도의 occurrence로 관리됩니다.
• Occurrence 1: 저항 R1 (어셈블리 A의 첫 번째 저항 사용 사례)
• Occurrence 2: 저항 R2 (어셈블리 A의 두 번째 저항 사용 사례)

WTPart Occurrences

CS358775 - [Knowledge Hub] Windchill PDMLink - WTPart Occurrences



참고 동영상
