매개변수 MATERIAL 부분이 잠겨서 수정이 불가능한 경우

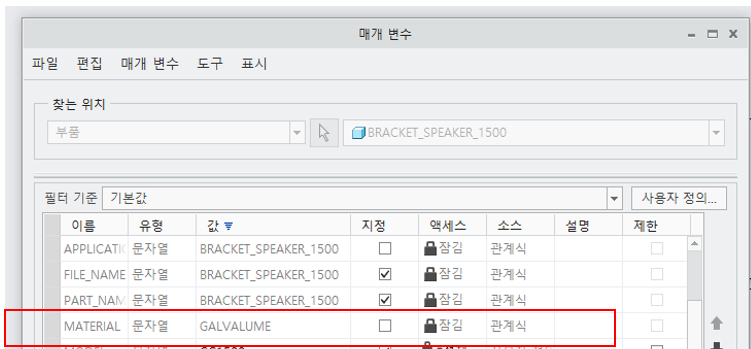

□  관계식 설정으로 Parameter 이름 Material 값을 변경 할수 없습니다

[소스 :관계식]



관계식 예) Parameter  "Material 값"은 "PART_MAT 값"으로 정의 되어 있습니다, 즉,  "PART_MAT"의 값을 Material 값"으로 전달 합니다. (오른쪽의 값을 왼쪽으로 전달 합니다 - 관계식 규칙 입니다)

MATERIAL = PART_MAT

관계식 설정을 제거 하는 방법은 2가지 입니다

1. 해당 하는 관걔식 줄을 삭제 합니다

2. 해당 하는 관걔식 줄을  주석 처리흘 하여 사용하지 못하도록 할수 있습니다.
    관계식 앞에 "/*"를 추가 합니다

/* 이것은 테스트 입니다
/* MATERIAL = PART_MAT

관계식에 설명을 사용하는 편이 바람직합니다. 설명은 관계식을 추가한 이유를 기억하는 데 유용하고 해당 모델을 사용하는 다른 사람들에게도 도움이 됩니다. 각 주석 라인은 반드시 슬래시와 별표 기호 (*/)로 시작해야 합니다.



/* Width is equal to 2*height

d1 = 2*d2



설계자도 모델을 프로그램적으로 만들수 있습니다, 자동 설계가 가능 합니다. 그것을 할수 있는 도구중 하나가 "관계식"입니다. 아래 PTC 사이트 문서를 참고 하십시요



PTC 도움말 센터
