Creo 파일 작업 공간으로 가져오기 (Import)

작업 공간(Work Space)은 개인 사용자의 Creo 데이터를 저장하는 데 사용됩니다. 작업 공간은 개인별로 제공되므로 타인이 보거나 접근할 수 없습니다. 사용자는 필요에 따라 여러 개의 작업 공간을 운영할 수 있습니다. 사용자가 생성/수정한 모든 Creo 데이터는 작업 공간 내에 저장됩니다. 작업 공간 내에 저장된 데이터는 캐시 파일의 형태로 저장되어, 물리적 파일(.prt, .asm. .drw 등) 파일이 직접적으로 보이지 않습니다.

Local PC에 저장된 Creo 파일들은 작업공간으로 가져오기 작업 을 사용하면 객체를 활성 작업공간으로 가져올 수 있습니다. 예를 들어 CAD 문서와 모든 종속 파일을 가져올 수 있습니다. 가져오기는 Windchill Workgroup Manager 내장 브라우저를 통해서 그리고 캐시에 액세스할 수 있는 활성 작업공간에서만 지원됩니다 .

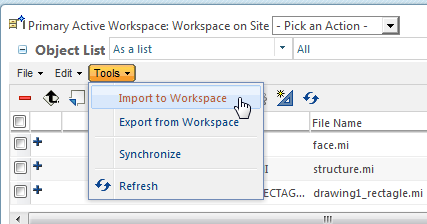

[작업공간으로 가져오기 메뉴]

□ 도구 > 작업 공간으로 가져오기

작업 공간 기능을 사용하기 위해, 도구 > "작업 공간으로 가져오기" 메뉴를 클릭합니다. 작업 공간으로 가져오는 메뉴는 Creo에 모델을 Open 하지 않고 체크-인 할수 있습니다. 가져오기 파일, 가져오기 옵션 기능을 사용 합니다.

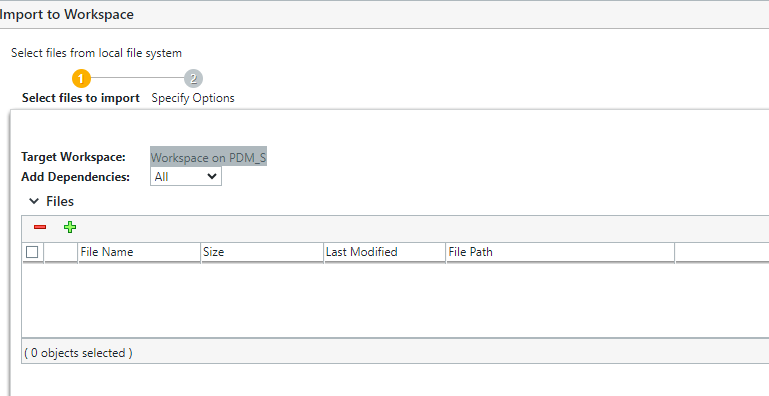

1. 가져오기 파일 옵션 1

[ 가져오기 파일  메뉴 옵션 1]

1) Add Dependencies
선택한 객체와 함께 수집되는 종속 객체에 대한 규칙을 모두(기본값), 필수 또는 없음 중에서 설정합니다.

2) "+"
 로컬 파일 시스템에서 가져올 객체로 이동합니다. 객체로 이동했으면 열기를 클릭하여 파일 테이블에 추가합니다. 파일 테이블에는 다음 표에 설명된 것처럼 가져오기 작업을 위해 수집한 파일이 나열됩니다.



2. 가져오기 파일 옵션 2

[ [ 가져오기 파일  메뉴 옵션 2]

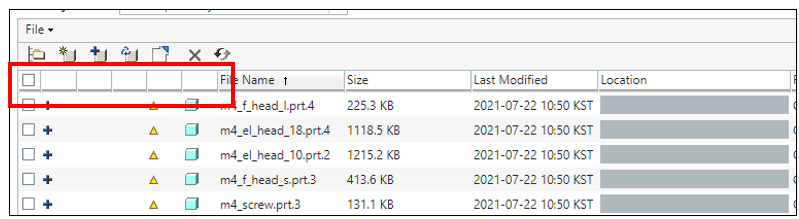

▷ 객체 모델 테이블 설명

행 선택	개별 행에 도구 모음 작업을 적용하려면 해당 상자를 클릭(선택)하여 선택하세요. 상단 확인란을 클릭하면 모든 행이 선택되거나 선택 취소됩니다.
작업공간 콘텐츠 상태	객체의 로컬 작업공간 상태 아이콘을 표시합니다(해당되는 경우).
작업 상태	객체가 체크 아웃되도록 설정되었는지 여부를 나타냅니다.
일반현황	개체의 일반 상태 아이콘을 표시합니다(해당되는 경우).
상태 메시지	도구 설명에 상태 메시지 아이콘과 텍스트 메시지를 표시합니다(해당하는 경우).
객체 유형 표시기	객체 유형 아이콘을 표시합니다.



▷ 컨트롤 아이콘



□ 도구 > 작업 공간으로 가져오기 동영상



---

heath_circle.asm Import 하기

1.  Tool > Import To Workspace 메뉴 실행

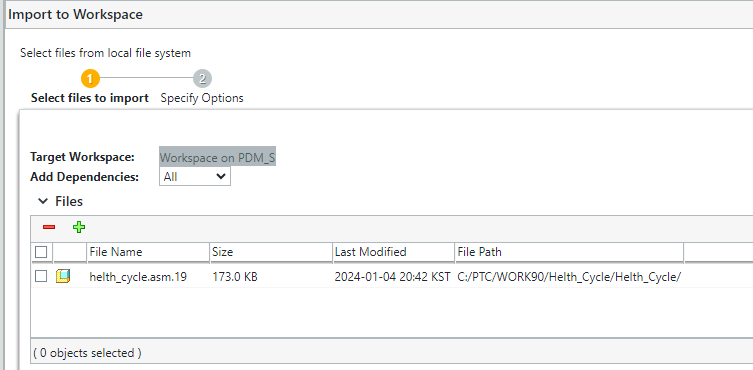

2. heath_circle.asm 파일 선택

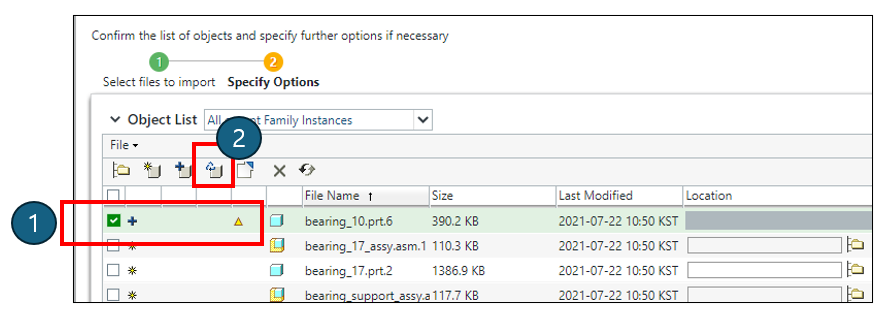

3. WC 서버의 파일 재사용
    라이브러리 파일은 서버의 파일을 사용 합니다. Import하는 파일들에서 자동으로 빠집니다.

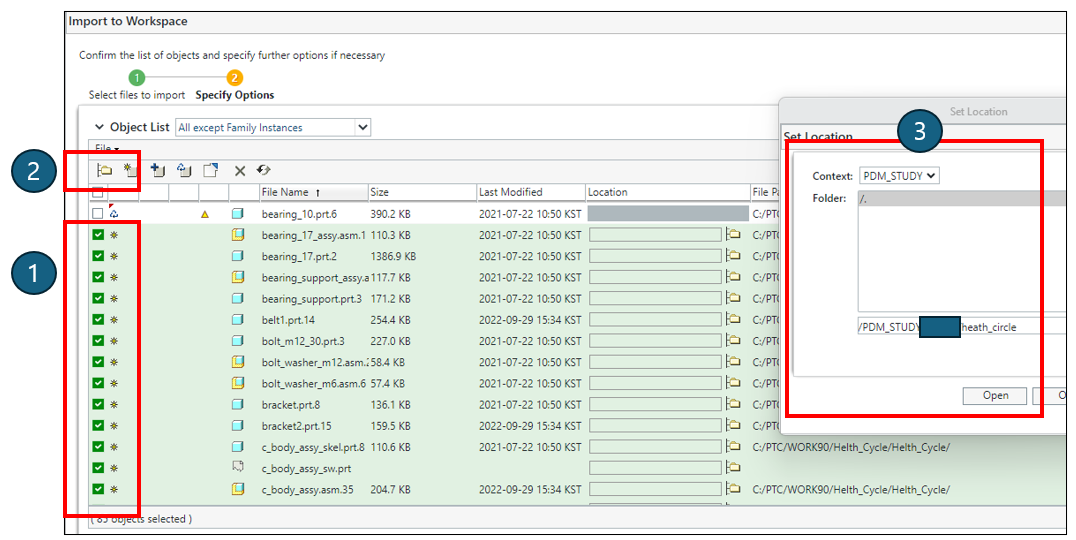

4. WC 폴더 선택



5. 작업 공간에 추가된 모델 체크인

Local PC에 있는 Creo 파일은 항상 " Tool > Import To Workspace" 메뉴를 사용하여 체크인 합니다. 만일 Open 기능을 사용 하여 체크-인 한다면 매우 큰 위험을 감수 해야 합니다.
