□ Creo 파일의 매개변수 > WTPart
- Creo 매개변수를 Windchill 속성에 매핑하려면 매개변수 이름과 Windchill 속성 이름이 일치해야 합니다.
- Creo 매개변수의 데이터 유형은 Windchill 속성의 데이터 유형과 호환되어야 합니다.
* Windchill Paramter 매핑 과정은 관리자가 수행 합니다.
▷ Paramter 지정(Designate) 하기
Windchill에서 Creo에서 입력한 Parameter 값을 검색 할수 있습니다. 또한 BOM을 생성 할수 있습니다. 이를 위해
Creo 모델에서 Parameter 이름 및 유형 (실수, 정수, 문자 ... 등)을 정의 하고, 반드시 "지정(Designate)" 체크 상자를 체크해야 합니다.
1. 모델 매개변수 입력

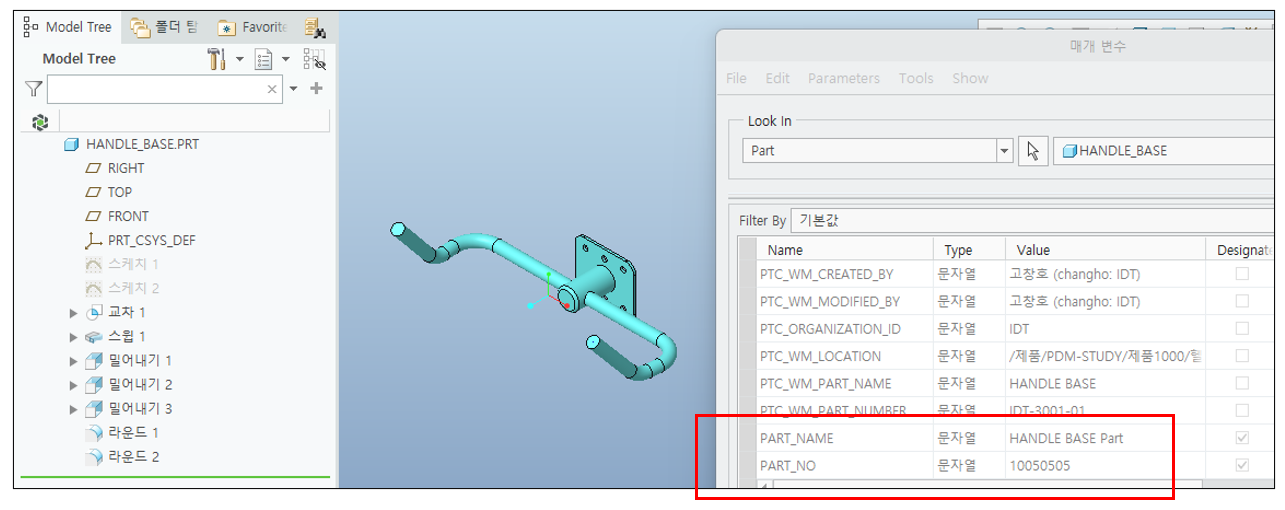

1) Creo 모델에서 입력

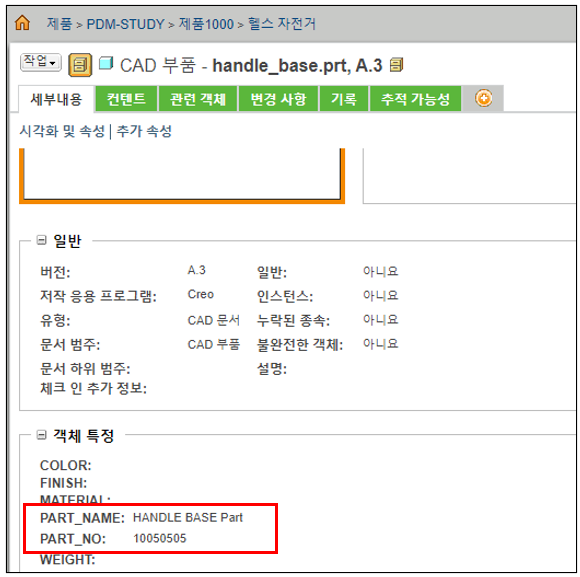

2) Windchill 파일 정보
모델의 Parameter 값을 입력하고, 체크-인을 하면 아래 그림과 같이 반영 됩니다.
3) 연결된 WTPart의 유형 속성
연결된 WTPart의 매개변수의 값을 확인 할수 있습니다
1. Windchill에서 매개변수 수정
▷ Creo 파일은 Creo에서 Open 하고 매개변수 값을 변경 합니다

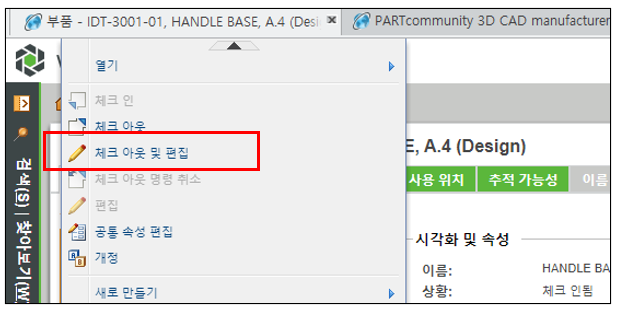

▷ WTPart는 정보 > 세부내용 > 작업 > 체크 아웃 및 편집을 클릭합니다

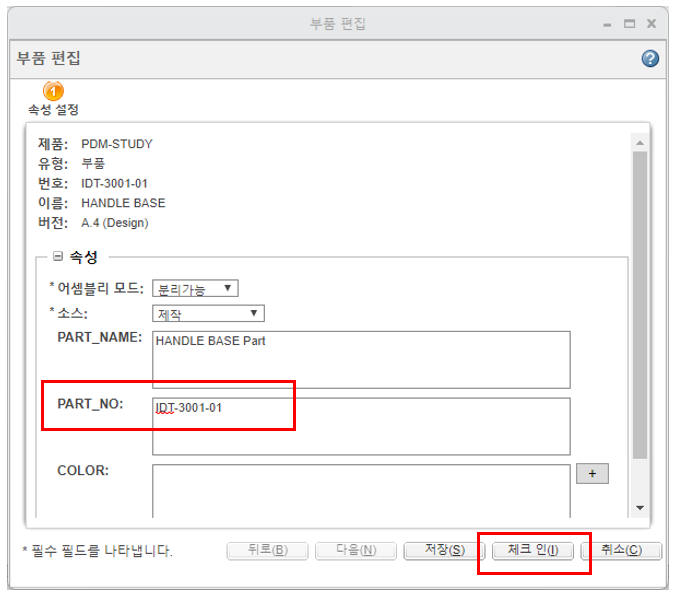

PART_NO 매개변수를 수정하고 체크-인 합니다
