테스트 : WTPart 와 Creo 파일 연결 #2

제조 업체에서 "도면"은 매우 중요한 자산 입니다. 도면 (Assy 기준)은 BOM Table을 가지고 있습니다. 이것은 조립 순서, 품번, 품명, 수량, 재질 을 포함 합니다. 또한 버전 정보를 가지고 있습니다. 주석을 통해 다양한 요구사항을 저장 하고 있습니다.

[Assemble 도면]

도면의 BOM 정보는 생산을 위해  ERP, MRP, MES등 타 부서와 협을 위해 전달 해야합니다, 설계 기준정보를 사내 기준 정보와 결합을 해야 합니다, Excel 파일을 이용하여 도면 BOM 정보를 ERP로 전달 할수 있습니다, 하지만 휴먼 오류가 발생 할수 있습니다. 가장 최신의 도면이 무엇인지 모를 수 있습니다. Windchill은 가장 최근의 데이터가 무엇인지 알수 있습니다. WTPart를(데이터 베이스) 이용하여, ERP로 도면 정보를 전달 할 수 있습니다.

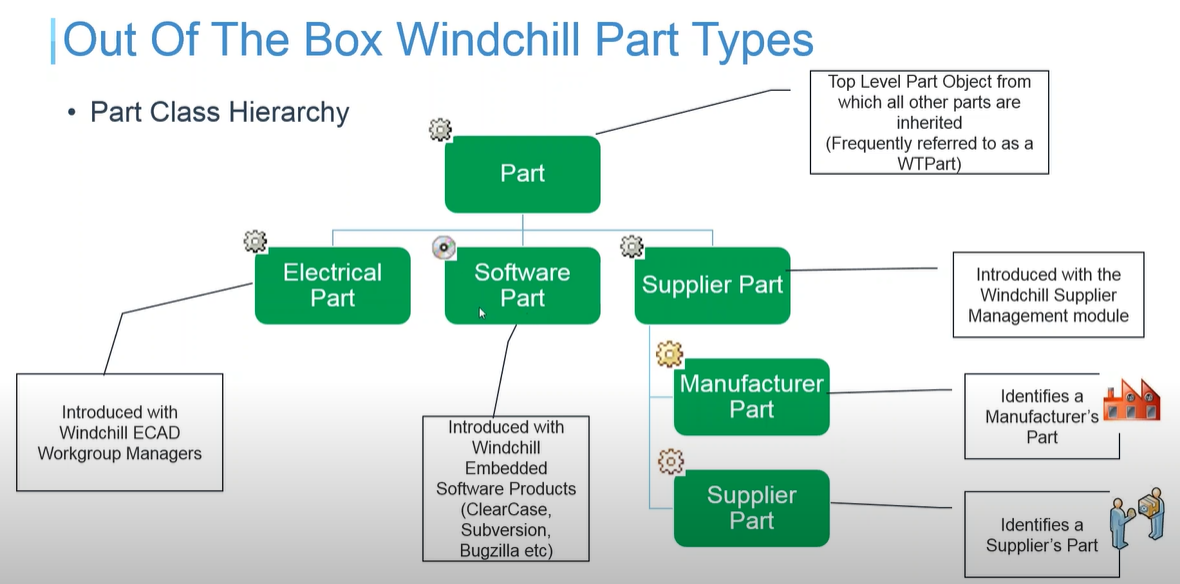

WTPart는 Creo의 파일과 연결 됩니다.  Creo의 매개변수와 연결 됩니다. Creo의 조립 구조와 연결 됩니다. 하지만 WTPart를 구조를 편집 할수 있습니다. 다양한 문서를 연결 할 수 있습니다. WTPart는 버전을 관리 할 수 있습니다.



---

□ Creo 모델에서 WTPart 만들기

1. Creo 모델

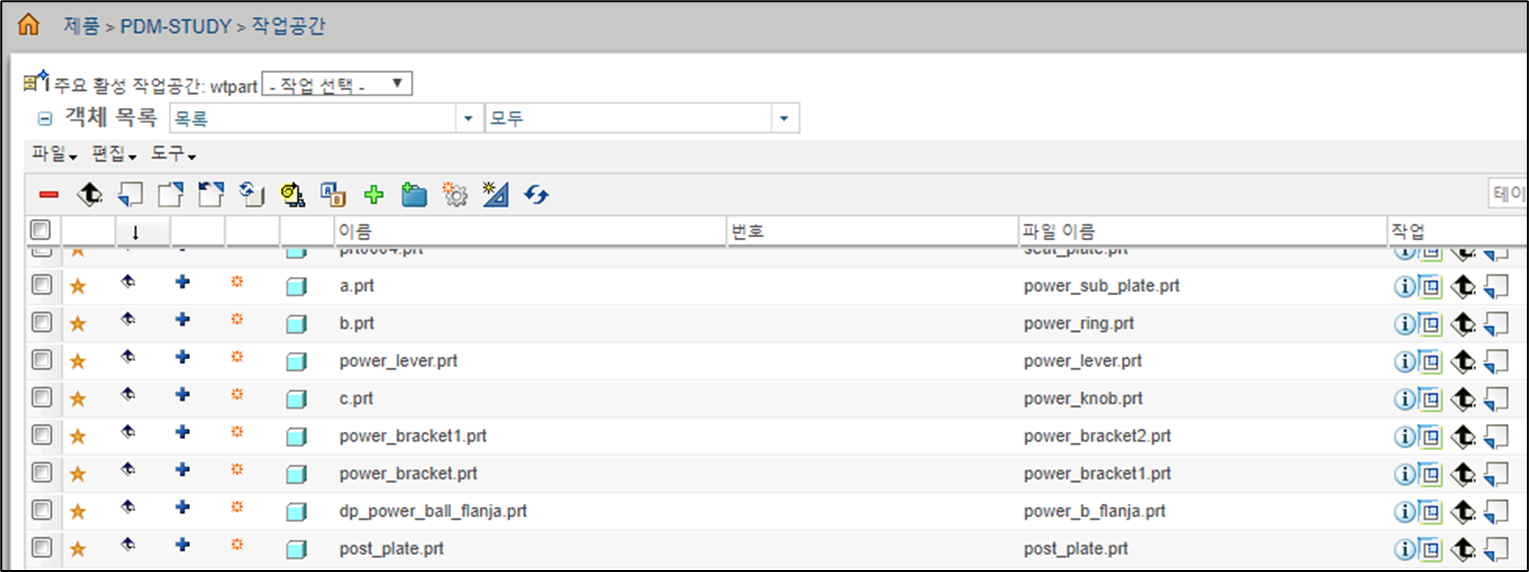

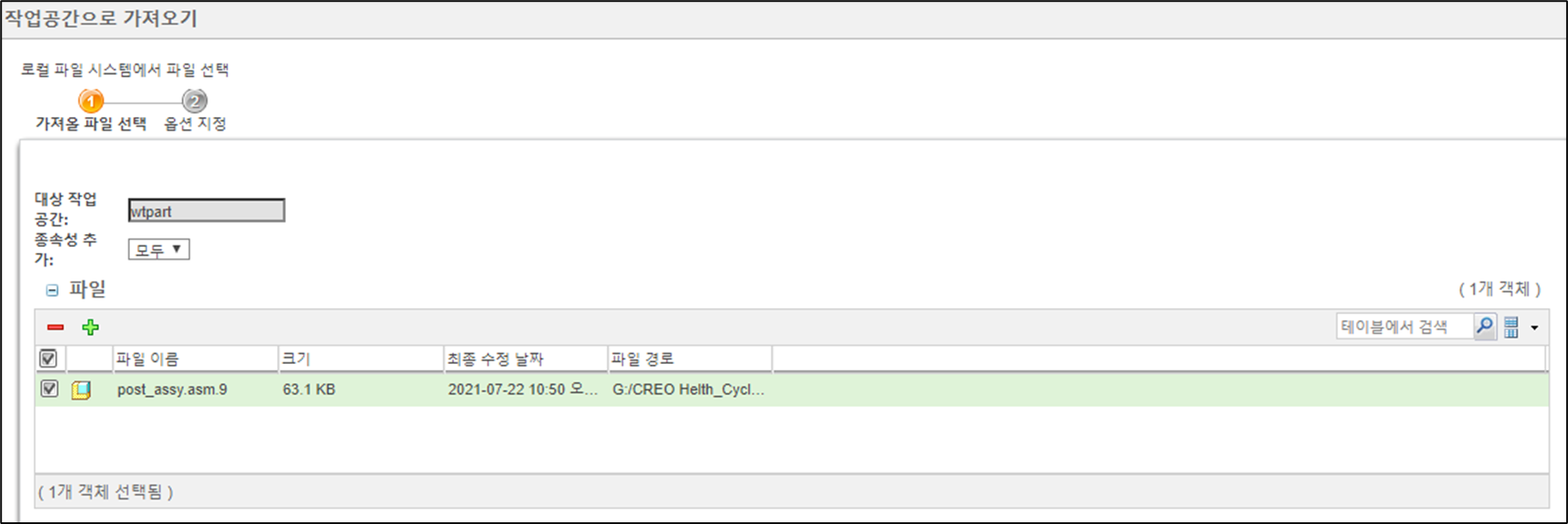

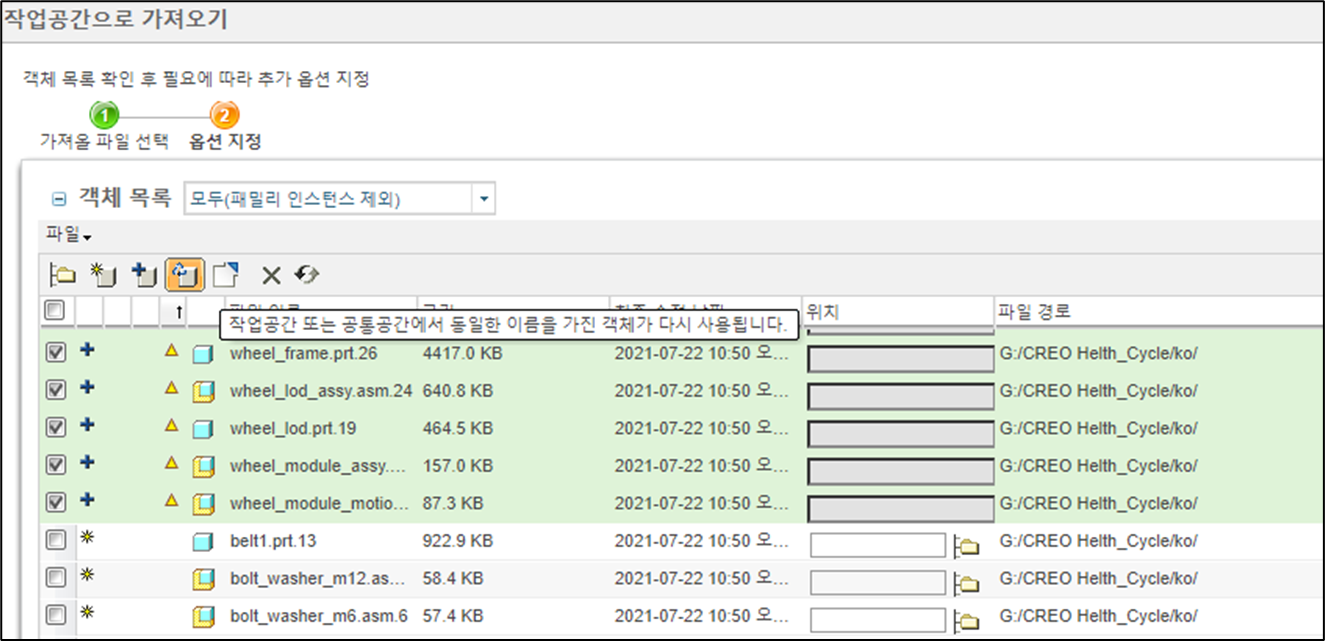

. 작업 공간에 도구 > 작업 공간 가져오기 기능을 사용 합니다.

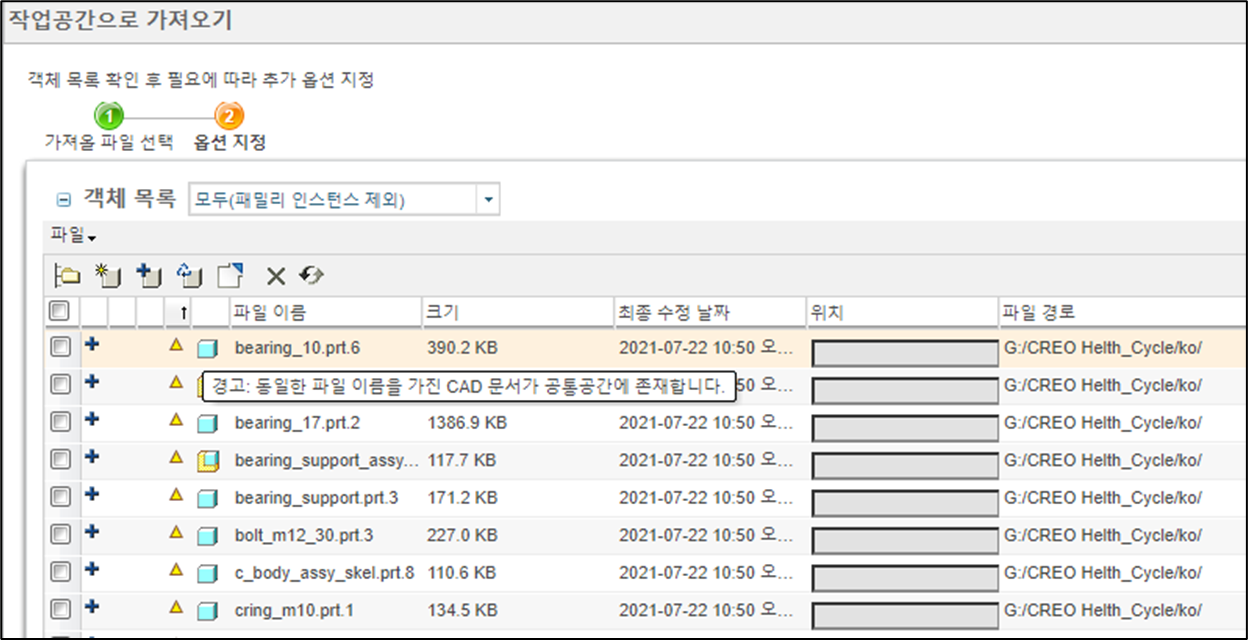

. Windchill 서버에 저장된 파일 이름과 동일한 Creo 모델을 저장 하려는 경우, 경고 메세지를 표시 합니다.



. 동일한 파일은 서버의 Creo 모델을 사용하도록 재사용 기능을 클릭 합니다



. 작업공간에 체크인 합니다.

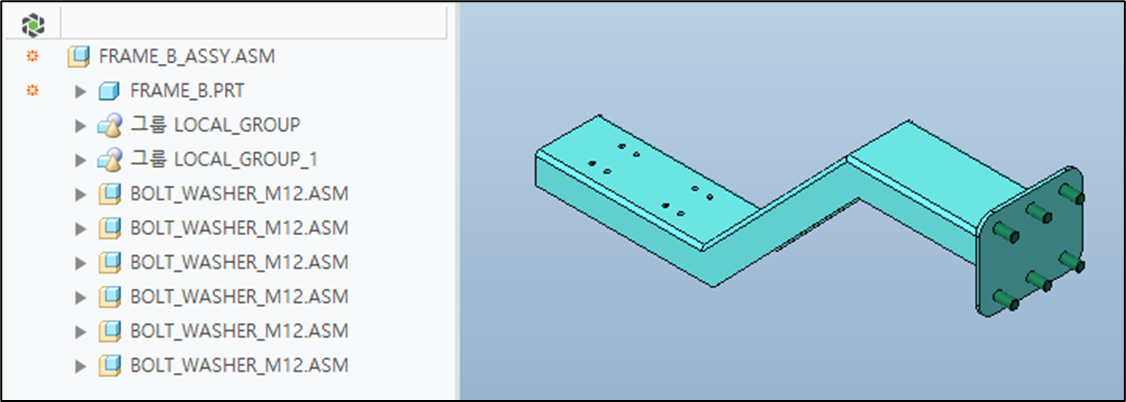

. Creo Open

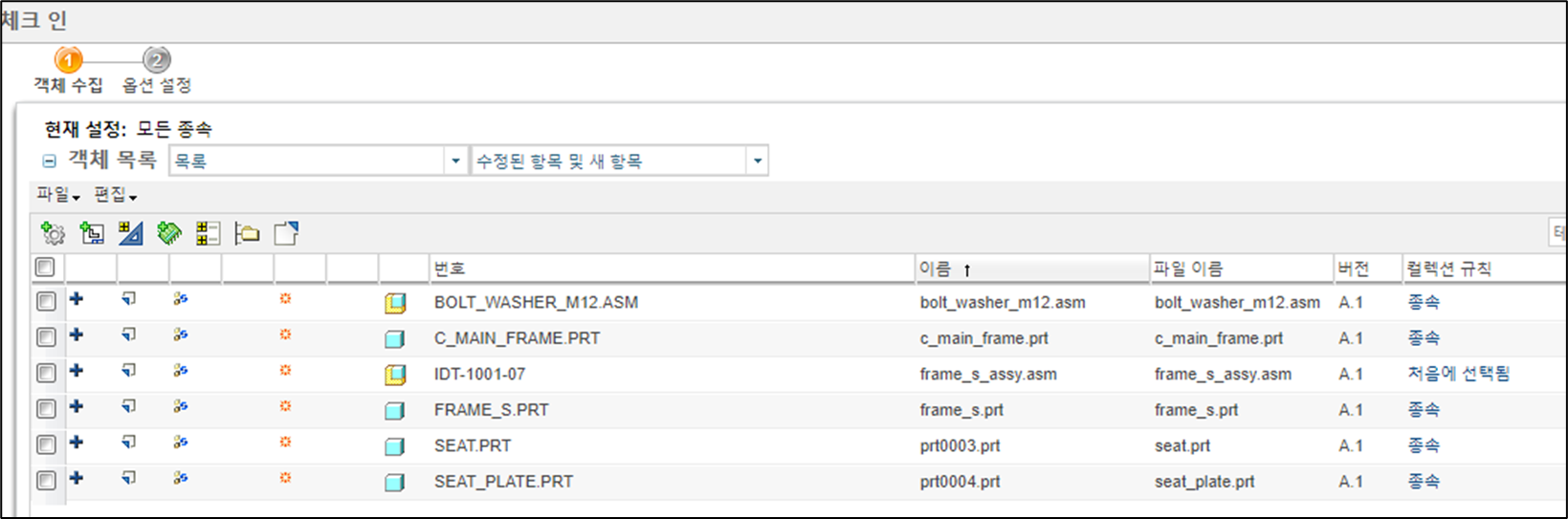

. 체크-인

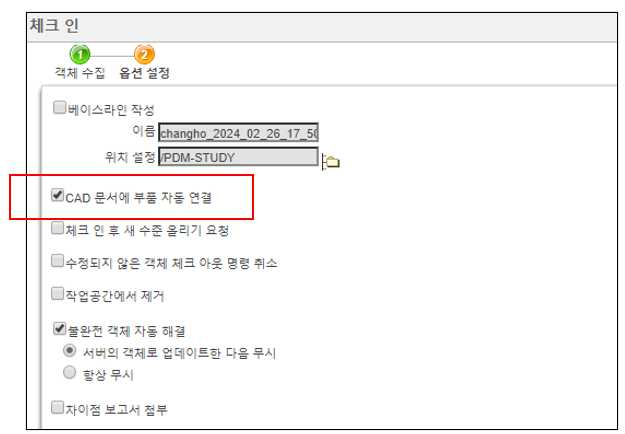

. 체크인 옵션

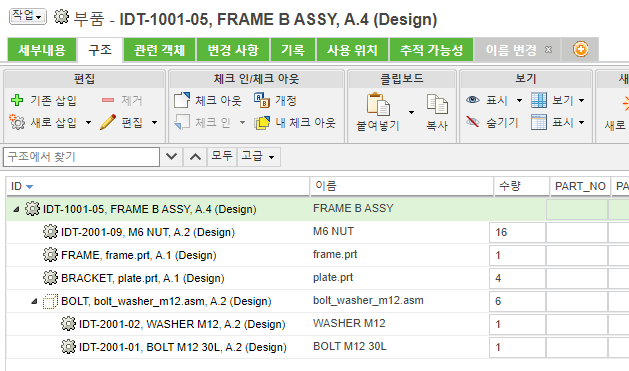

WTPart 구조

---
