부품 중심의 설계 #3

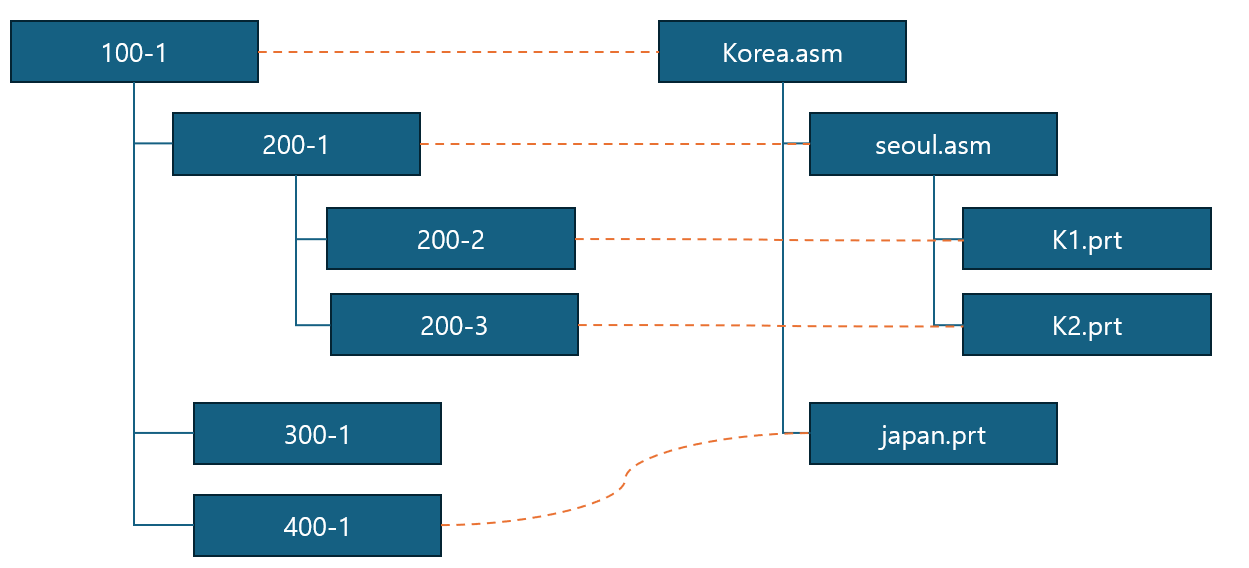

□ Creo 파일 번호와 일치하는 부품(WTPart)을 자동 연결

부품의 번호와 Creo 파일의 번호를 일치 시켜 자동으로 연결 하는 기능을 사용 합니다. 제품을 WTPart를 이용하여 구조화를 하고,  CREO 모델을 생성하여 자동으로 동일한 번호룰 갖는 WTPart에 연결 합니다.



□  부품(WTPart) 만들기

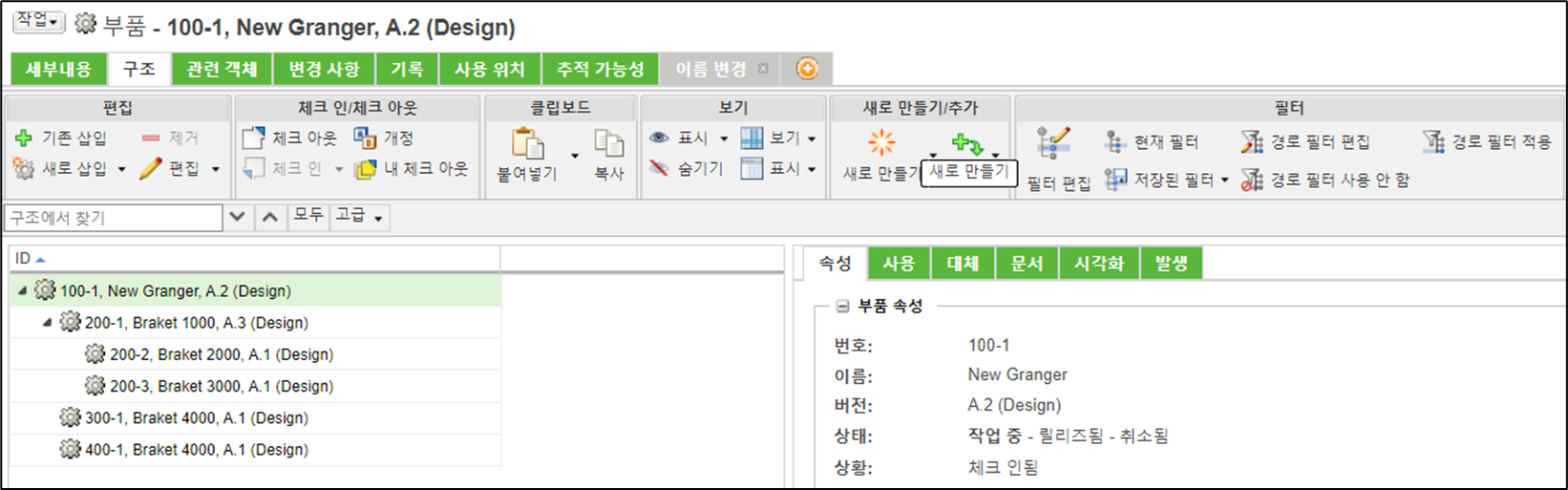

부품을 생성 합니다. 구조 탭을 사용하여 WTPart를 생성 합니다. 작업공간에서 수행 하십시요.
새로운 부품을 생성합니다. > 새로운 부품을 선택하고 작업공간으로 가져 옵니다. 구조 탭에서 새로운 WTPart들을 생성 합니다.

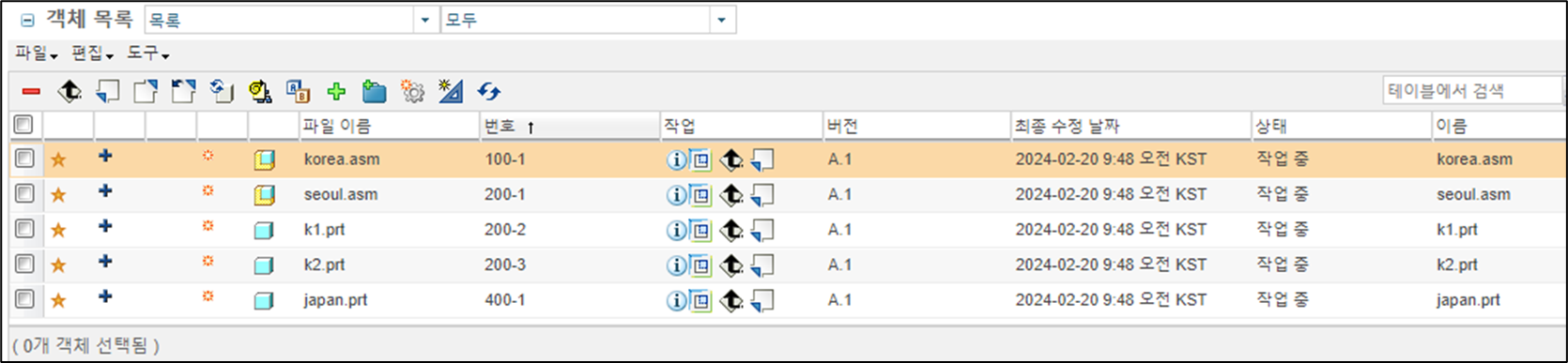

□  Creo 파일 만들기





□  작업 공간에서 WTPart와 Creo  파일 자동 연결

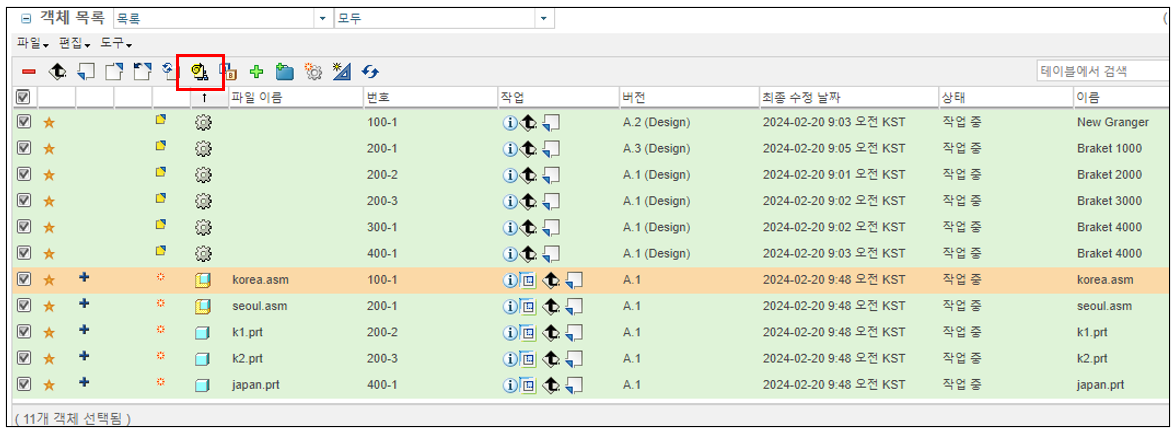

작업공간의 모든 객체를 선택 합니다. "부품 및 문서 자동 연결"을 클릭합니다.

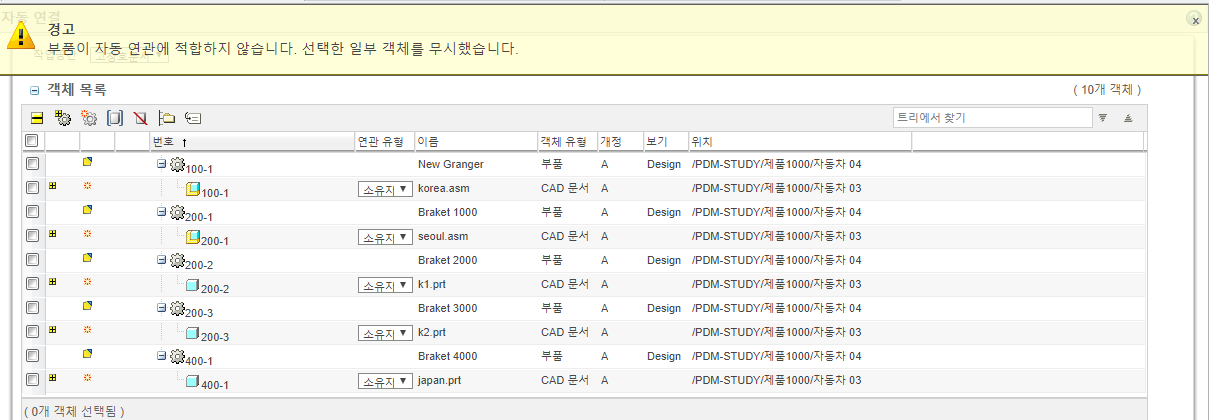

연결을 확인 합니다. 부품(WTPart) 번호 "300-1"해당 하는 Creo 파일은 없습니다.

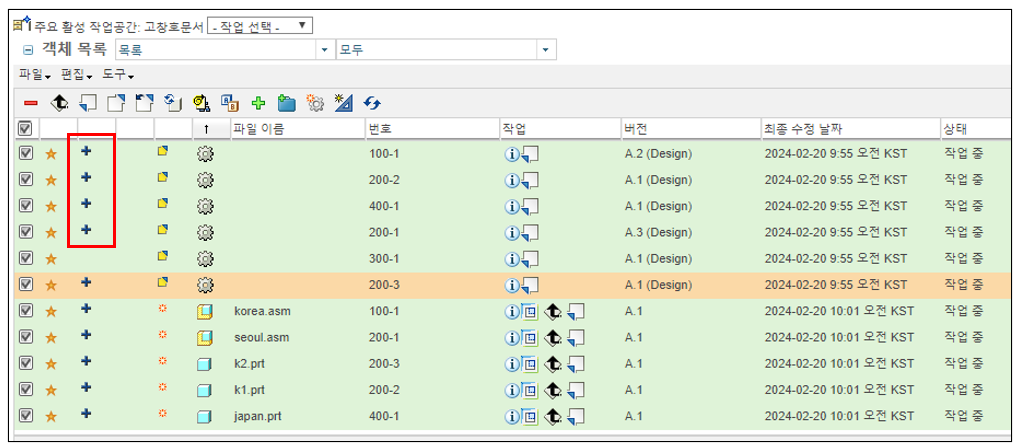

Creo 파일과 연결된 부품은 수정 표시가 됩니다



부품과 Creo 파일을 체크인 합니다.



Windchill의 공통 공간에서 확인 합니다.



□ 동영상 WTPart와 Creo 파일 자동 연결 방법
