3. Windchill ParstLink

▣ Windchill 분류(Classification)

Windchill 분류(Classification)는 PTC의 Windchill PLM 소프트웨어에서 부품, 문서 등 분류 가능한 객체를 체계적으로 관리하기 위한 필수 기능입니다. 이를 통해 엔지니어링 조직 전반에서 데이터 검색 속도를 높이고, 표준화된 부품의 재사용을 촉진하며, 제품 개발 프로세스의 효율성을 극대화할 수 있습니다.

Windchill 분류(Classification)는 데이터 혼란을 구조화된 지식으로 전환하는 도구입니다. 표준화, 신속한 검색, 재사용성을 통해 제품 개발 리드타임을 단축하고, 조직 전체의 협업 효율성을 높이며, 궁극적으로 기업의 경쟁력 강화를 지원합니다.

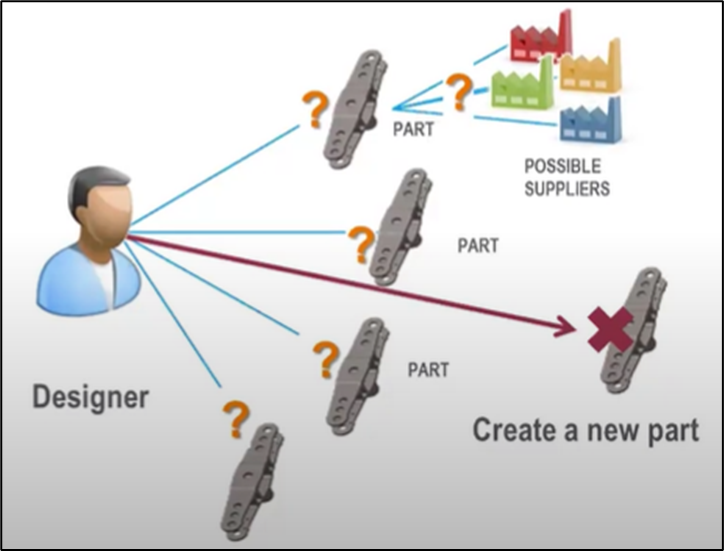

Windchill ParstLink는 분류(Classification)를 통해 쉽게 부품을 검색 할 수 있도록 합니다. 검색 기능의 향상으로 설계자의 중복 데이터 생성을 방지 합니다.

▷ Windchill 분류(Classification) 유튜브 동영상

• 분류 개요
분류는 공통적인 특성을 기반으로 항목을 식별하고 범주로 구성하는 방법으로, 사용자가 특정 구성요소를 빠르게
찾을 수 있도록 도와줍니다. Windchill은 분류를 활용하여 검색 효율성을 높이고, 부품을 표준화하고,
프로세스를 간소화하여 더 나은 의사 결정과 비용 절감을 실현합니다.

• Windchill의 주요 기능
Windchill을 사용하면 사용자가 맞춤형 분류 스키마를 생성하고 속성을 기반으로 부품 명명을 자동화하여
명명 표준화를 보장할 수 있습니다. 강력한 검색 기능, 지역화된 정보 지원, 가져오기/내보내기를 통한 대량 편집
기능도 제공됩니다.

• 데모 요약
이 데모에서는 부품 탐색, 생성 및 분류를 포함한 Windchill의 분류 기능을 소개합니다.
단일 부품 생성, 마법사를 통한 다중 부품 생성, 가져오기/내보내기를 통한 대량 편집 등 다양한 분류 방법을
중점적으로 다룹니다. 또한 분류 구조의 검색, 탐색 및 관리 방법도 다룹니다.





▣ Windchill 분류(Classification) 주요 기능 및 장점

1. 표준화된 분류 체계 구축

• 기능 설명:
  부품, 문서 등을 계층적 구조(Hierarchy)로 분류하고, 속성(예: 재질, 치수, 개정 상태)을 정의하여 일관된 메타데이터를 부여합니다.
• 예시:
  "패스너(Fastener)" 카테고리 아래 유형(나사, 볼트), 재질(강철, 알루미늄), 하중 용량 등의 속성을 설정할 수 있습니다
• 장점: 팀 간 협업 시 용어/규격 불일치를 방지하고, 품질 표준화를 지원합니다.

2. 매개변수 기반 고속 검색

• 기능 설명:
  키워드 대신 속성 값을 필터링하여 정확한 검색이 가능합니다. 예: "직경 10mm 이상의 티타늄 볼트" 검색.
• 예시:
  엔지니어가 온도 범위 200°C 이상, 실리콘 재질의 O-링을 속성 검색으로 즉시 찾아 설계에 활용합니다.
• 장점:
  수동 검색 시간을 80% 이상 절약하며, 설계 사이클 단축에 기여합니다.

3. 부품 재사용 촉진

• 기능 설명:
  기존 부품을 쉽게 검색/재활용할 수 있어 중복 설계를 방지합니다.
• 예시:
  새로운 기어 설계 대신, "스퍼 기어(Spur Gear)" 분류에서 토크 50Nm, 피치 5mm 조건에 맞는 기존 부품을 재사용합니다.
• 장점:
  개발 비용 절감, 품질 일관성 유지, 지속가능한 엔지니어링 실현.

▣ Windchill 분류(Classification) 도입시 고려사항

• 분류 체계 설계:
  너무 광범위한 분류는 정확도를 떨어뜨리고, 과도한 세분화는 사용성을 복잡하게 만듭니다. 품목 특성과 조직의 Needs에 맞는 밸런스가 필요합니다.
• 조직 문화 정착:
  분류 체계의 성공은 구성원의 참여에 달려 있습니다. 교육, 권한 관리, 인센티브 제도 등을 통해 활용도를 높여야 합니다.


• 다른 모듈과 연계:
  CAD 데이터 관리, BOM(Bill of Materials) 추적 등 Windchill 내 다른 기능과 통합해 End-to-End PLM 프로세스를 구축합니다.

▣ Windchill 분류(Classification) Tree



Root Node	. 이 노드는 전체 분류 구조의 부모 노드입니다. . PTC는 루트 노드의 자식 노드를 하나만 갖는 것을 권장합니다. . 예시 :  Root ▶ Part
Branch Node (Parent Node)	. 분기 노드는 하나 이상의 자식 노드를 갖는 분류 노드입니다. . 분기 노드는 "부모 노드"라고도 합니다.
Leaf Node	. 리프 노드는 자식 노드가 없는 분류 노드입니다. . "리프 노드"와 "자식 노드"는 반드시 같은 것은 아닙니다.  . 한 노드가 동시에 자식 노드이면서 부모 노드가 될 수도 있습니다. . 리프 노드는 분류 계층 구조의 맨 아래에 있습니다.
