Creo 9.0] Hole Feature 업데이트

□ Hole Feature 업데이트 내용 소개

Hole Feature 화면 UI가 좀더 직관적으로 변경 되었습니다. 수백여개의 부품을 조립 하기 위해서는 Hole Feature를 사용 합해야 합니다. Creo 7.0 이하 버전에서 IFX 기능을 사용 하지 않는 곳에서는, 일반적으로  Extrure Cut 기능을 이용하여 Hole을 만들어 사용했습니다.  이렇게 사용 하면 볼트와 너트를 조립 할때 Pattern 기능을 사용 할수 없어, 수동으로 모든 Hole 마다 선택하여 조립 해야 합니다.  Point Pattern을 이용할 수 있지만,  " Extrure Cut  + Point Pattern"  조합 해야 합니다.



Creo 8.0 이상 부터는 Hole Feature에  Point Pattern 과 동일한  "Sketched" 기능이 추가 되었습니다. 이것은 Extrure Cut 기능과 동일 하며, Pattern이 있습니다. Hole 형상을 만들기 위해 더이상 " Extrure Cu" 기능을 사용 하기 위해 , 반복적으로 Zoom in / out을 하여 스케치 할 필요가 없습니다.



보다 빠르게 Hole Feature를 사용 하기 위해서는 표준화된 Hole 테이블 파일을 만들어 사용 합니다. Mapkey와 아이콘을 사용도 가능 합니다. IFX 기능을 사용 하면 보다 쉽게 Screw 및 Bolt를 조립 할수 있습니다.

1. "Simple Type" UI 업데이트

특수환 Type의 Screw 또는 Bolt를 사용 하는 경우 Hole > Simple Type > Sketched를 사용 하여 사용자 정의를 하고, mapkey를 이용하여 호출 할수 있습니다.

구멍 피쳐는 모델에 많은 수의 구멍이 포함되어있는 경우,  많은 메모리를 차지할 수 있습니다. 성능을 향상시키기 위해 구멍의 가벼운 표현을 사용할 수 있습니다.이것은 대량의 구멍을 만들거나 큰 구멍 패턴을 설계할 때 유용합니다. 가벼운 표현은 재생성 시간을 줄이는 통해 설계 효율성을 향상시킵니다.

Part 모드에서는 언제든지 구멍의 기하학적 표현을 솔리드에서 가벼운 형태로 또는 그 반대로 변경할 수 있습니다. 가벼운 구멍은 검색, 패턴 내 사용 및 사용자 정의 기능의 일부로서 솔리드 기하학을 갖는 구멍과 동일한 방식으로 사용할 수 있습니다. 단, 모델 질량 계산 시 가벼운 구멍은 고려하지 않습니다. 가벼운 구멍은 그래픽 창에서 주황색 원형 곡선과 축으로 나타납니다. 이 곡선은 구멍 둘레를 따라 움직이며 구멍의 배치 평면 위에 있습니다.

[ lightweight representation ]

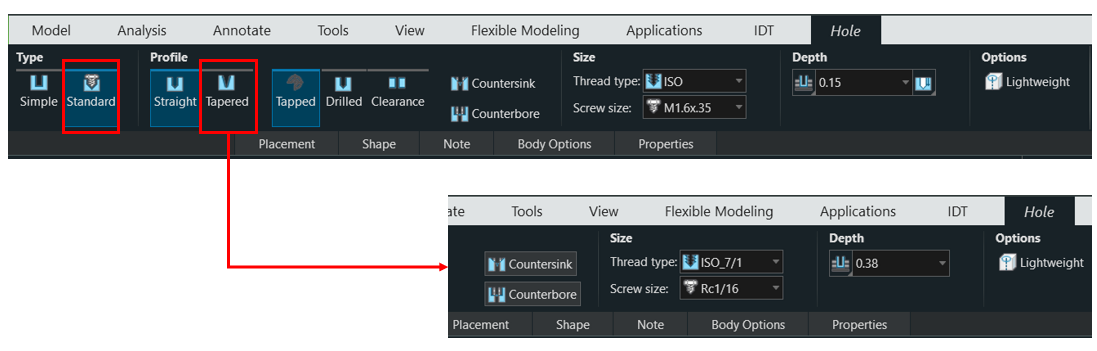

2. "Standard Type" UI 업데이트

Standard 타입은 ISO 규격의 탭 구멍을 만들수 있습니다. Size > Thread Type, Screw Size를 선택 합니다.  구멍 사이즈는 편집이 가능 합니다. 기술지원을 받아 편집 하십시요

[ ISO Hole ]

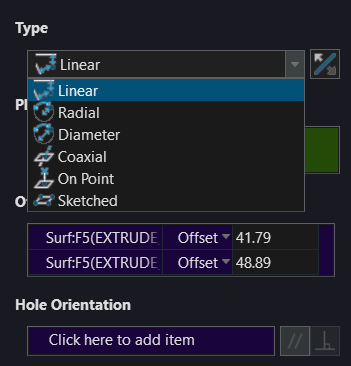

3. 구멍 배치 - Sketched

Creo 7.0 이하에서 Hole Feature가 인기 없는 이유는 한번에 여러군데 Hole을 배치는 하는 기능이 없었습니다. 8.0의 Sketched Point를 스케치 하여 한번에 여러개의 Hole을 생성 합니다. Hole은 패턴화 되어 있어 참조 패턴이 가능 합니다.



4. 패턴된 Hole 재정의

이전 버전에서는 치수 패턴으로 패턴화된 구멍 피쳐의 구멍 유형을 변경할 수 없었으며, 패턴을 삭제하고 다시 생성해야 했습니다. 그러나 새로운 업데이트에서는 편집-정의 워크플로 동안 치수 패턴 내의 구멍 피쳐의 구멍 유형을 변경할 수 있게 되었습니다.

이 변경 사항은 사용자가 설계 과정에서 더 유연하게 작업할 수 있도록 도움이 될 수 있습니다. 패턴을 삭제하고 다시 생성하는 번거로움을 피할 수 있으므로 작업 효율성을 향상시킬 수 있습니다. 이제 치수 패턴을 편집하고 변경할 때 사용자가 원하는 구멍 유형을 선택할 수 있게 되었습니다.





---
