ㅁ Axis 기능 소개
축(Axis)은 모델을 구성하는 다양한 구성 요소 사이의 정렬과 상호 작용을 제어하는 데 도움이 됩니다. "Axis" 기능을 통해 부품, 어셈블리, 그리고 그렇지 않은 모델들 간에 일관된 정렬과 연결을 설정할 수 있습니다.
Creo 내에서 "Axis" 기능을 사용하여 다음과 같은 작업을 수행할 수 있습니다.
- 회전성 및 정렬:
축을 사용하여 부품을 회전시키거나 정렬할 수 있습니다. 이는 어셈블리의 부품 간에 정확한 상호 작용을 만들어내는 데 도움이 됩니다. - 회전 중심:
회전 부품을 정의할 때 축을 정의하여 회전 중심을 지정할 수 있습니다. 이로써 회전 축이 정확하게 정의되고 회전이 올바르게 이루어질 수 있습니다. - 극성 및 연결:
축을 사용하여 부품 간의 극성과 연결을 설정할 수 있습니다. 이를 통해 부품들의 정확한 위치와 상호 작용을 조정할 수 있습니다.

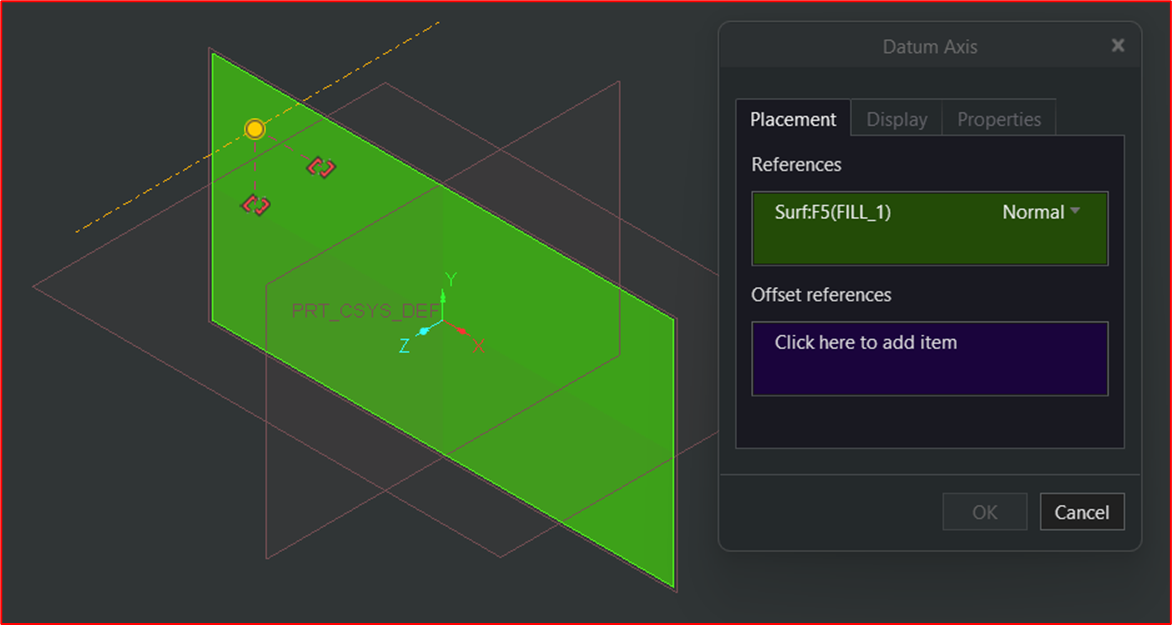

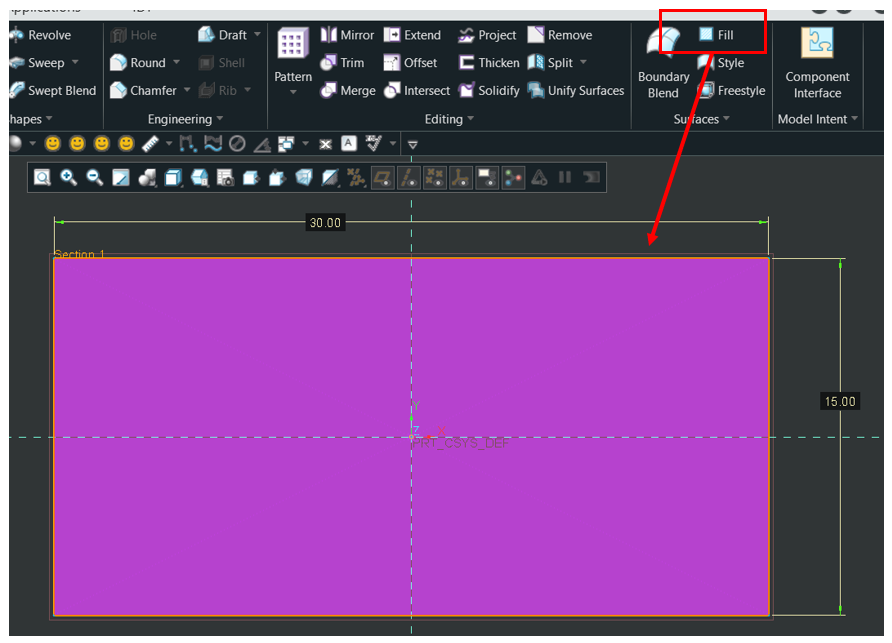

▷ 실습 1) Surface에 수직 하면서 X, Y 간격을 정의 하기

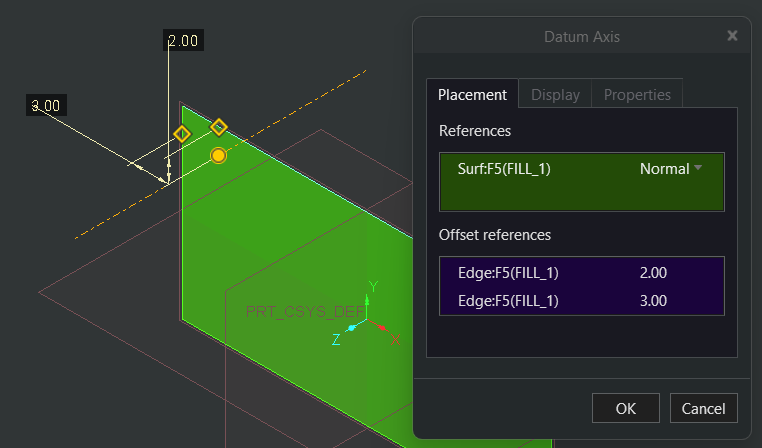

| 평면 Surface ▷ | Surface에 수직인 축 (Axis) ▷ | X, Y 값 입력 ▷ |
 |
 |
 |
ㅁ Sketch Pattern 기능 소개
2D 스케치 내에서 특정한 형상이나 객체를 패턴화하는 데 사용되는 기능입니다. 이 기능을 사용하여 스케치 내의 도형, 선, 점 등을 정해진 규칙에 따라 반복해서 배치할 수 있습니다. 이로써 복잡한 패턴을 빠르게 생성하거나 반복적인 작업을 간편하게 수행할 수 있습니다.
▷ 실습 2) 축을 Sketch Pattern 실행

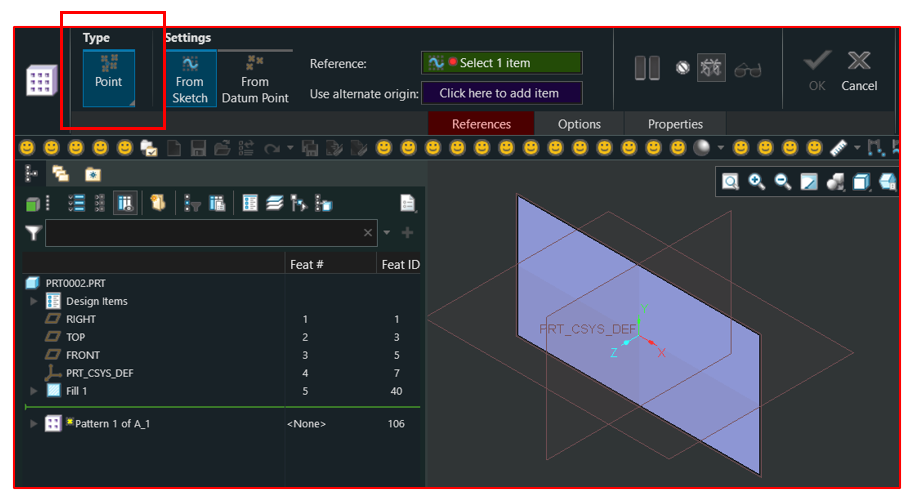

1. Sketch Pattern 명령 선택 및 스케치 면 선택 하기

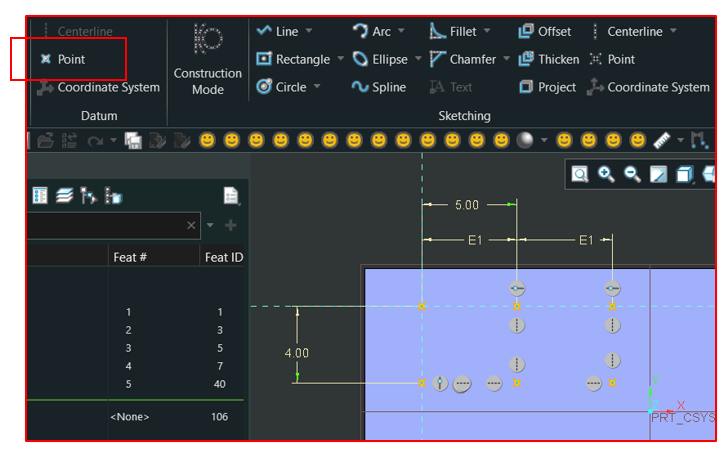

2. Point 스케치 및 치수 정의 하기

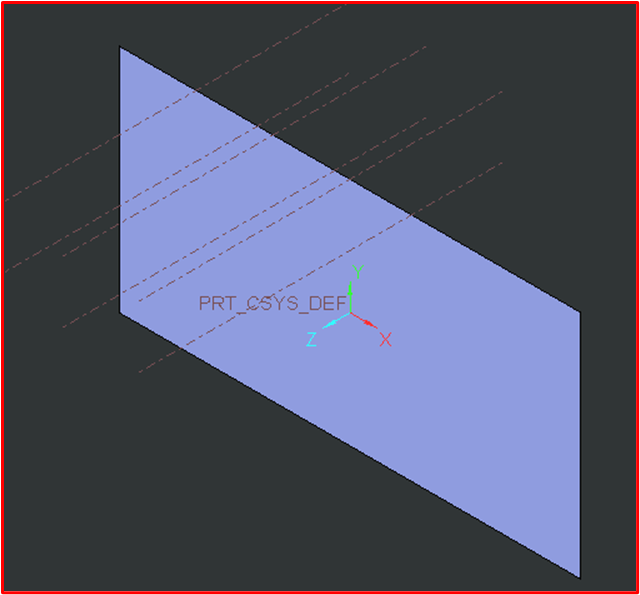

3. 완성
ㅁ Sketch Palett기능 소개
스케쳐는 활성 스케치로 쉽게 가져올 수 있는 미리 정의된 형태의 사용자화 가능한 라이브러리를 제공합니다. 이러한 모양은 팔레트에 표시됩니다. 활성 스케치에서 모양을 사용할 때 모양의 크기를 조정하고 변환하고 회전할 수 있습니다.
2d_palette_path 구성 옵션을 설정하지 않으면 현재 작업 디렉토리가 스케쳐 형태 디렉토리로 설정되고 사용자 정의 탭 하나만 스케쳐 팔레트에 나타납니다. 이 탭의 레이블은 작업 디렉토리의 이름에 해당합니다. 작업 디렉토리 내의 단면 파일(확장자가 .sec 또는 .dxf 인 파일)이 스케쳐 팔레트에서 사용 가능한 형태로 나타납니다.
Creo에서 사용한 Feature, Section들은 파일로 저장 하여, 재 사용 해야 합니다. 그것은 설계 생산성을 향상 시키고, 제품의 휴먼 오류를 감소 시킵니다. 이러한 노력들은 자동 설계의 기초 자산이 됩니다.
영업문의 : lionkk@idt21c.com
카카오 채널 : http://pf.kakao.com/_fItAx
