#1 Creo 모델링 - Hook 구조 모델

■ Hook 모델 소개

플라스틱 커버에서 Hook 구조 설계란, 플라스틱 커버의 디자인에서 특정 부위에 훅(Hook) 또는 후크를 도입하는 것을 말합니다. 이러한 훅은 커버와 다른 부품 또는 시스템을 간단하게 연결하거나 추가할 수 있도록 하여 플라스틱 커버의 기능과 사용성을 향상시킵니다.

플라스틱 커버에서 Hook 구조 설계의 목적은 다음과 같습니다:

1) 쉬운 조립:
커버와 다른 기계 부품 또는 시스템을 쉽게 연결하고 조립할 수 있도록 합니다. 훅을 사용하여 커버를 다른 부품에 고정시키거나 빠르게 분리할 수 있습니다.

2) 모듈화:
훅 구조를 사용하여 다른 부품과의 연결을 모듈화함으로써, 플라스틱 커버의 교체 또는 업그레이드를 용이하게 만듭니다. 부품 교체를 위해 전체 커버를 교체하는 대신, 필요한 부분만 교체할 수 있습니다.

3) 다양한 활용성:
훅을 사용하여 다양한 액세서리를 커버에 추가할 수 있습니다. 예를 들어, 휴대폰 커버의 경우 휴대폰 스트랩, 지갑, 거치대 등을 추가할 수 있습니다.

4) 디자인 요소:
훅은 디자인적으로도 활용될 수 있습니다. 플라스틱 커버에 특별한 형태의 훅을 도입하여 시각적인 효과를 삽입하거나, 고유한 디자인을 만들어낼 수 있습니다.

플라스틱 커버에서 Hook 구조 설계는 기능과 사용성을 향상시키는 중요한 요소입니다. 디자인 단계에서 훅을 적절하게 고려하고 적용하면, 제품의 사용자 경험과 품질을 향상시킬 수 있습니다.

▷ Hook 형상 & 복사 붙여 넣기

설계 표준 Hook 모델을 새로운 부품을 설계 할때 재활용 할수 있습니다

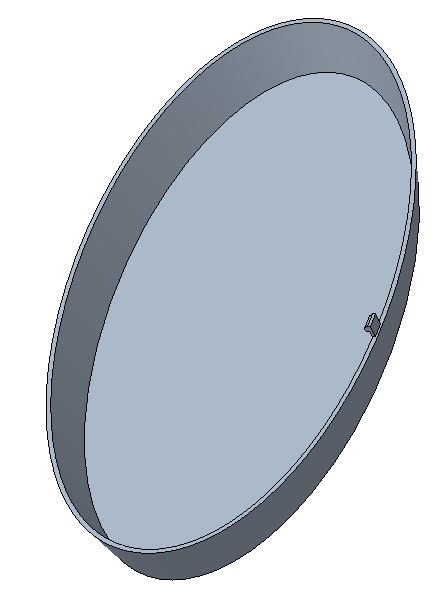

모델 A (설계 표준)	모델 B (재 활용)

▷ 작성 방법

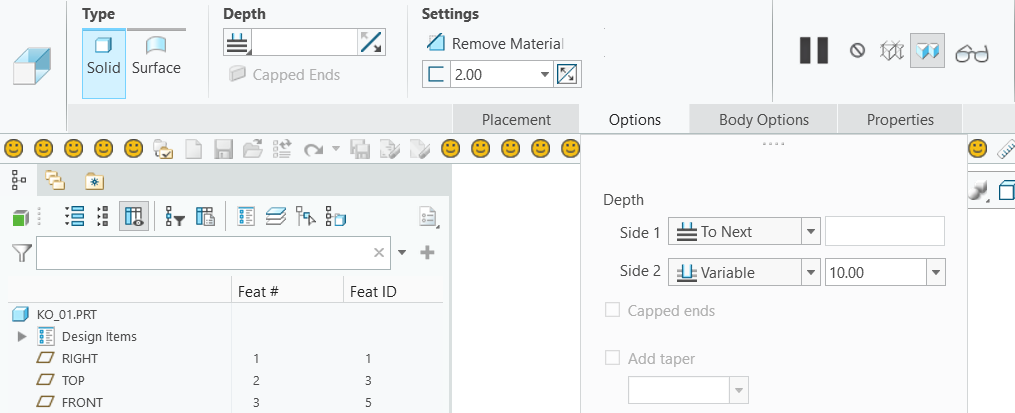

밀어내기 > 두께
스케치 평면 및 방향 뷰 평면 선택
Offset Edge만들기.  Hook 사이즈, 위치 정의 하기

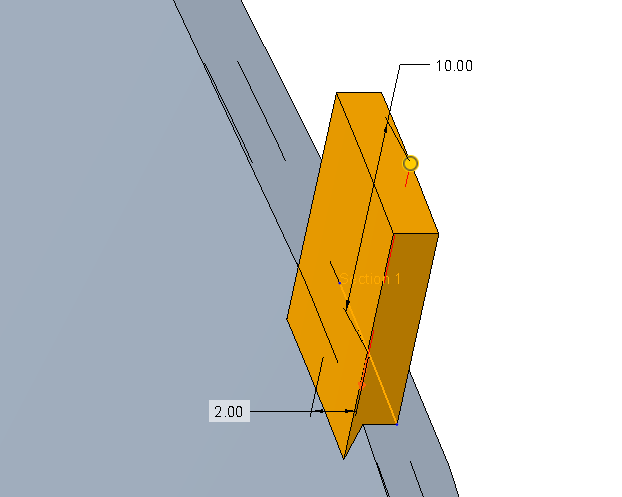

양쪽 방향으로 높이 정의 하기
Sweep 기능으로 Hook 형상 추가 하기





▷ CREO 파일 첨부 파일

hook_sample-01.prt.1

0.15MB



▷ Hook 설계 참고 자료



Snap fit design (스냅핏 설계, hook 구조 설계)





제품디자인, 제품기구설계에서 별도의 추가 부품 없이 결합에 사용할 수 있는 플라스틱 후크(hook

---
