#8 SheetMetal - Bend

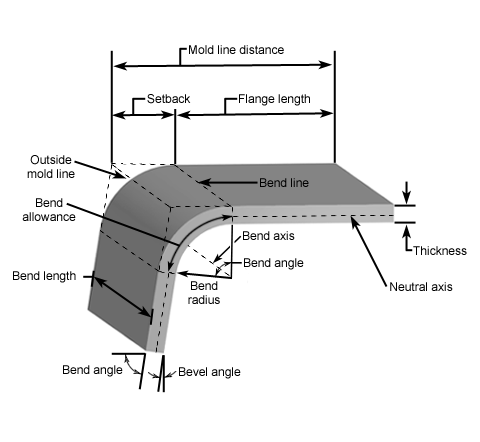

■ 밴드 기능 소개

판금 부품의 드 변경은 아마도 가장 일반적인 판금 모델을 수정 할수 있는 기능 중 하나 입니다.

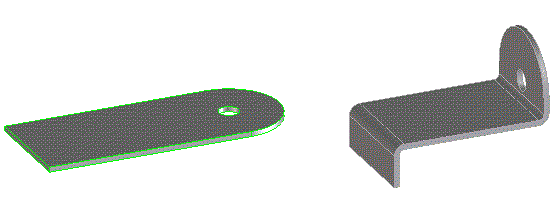

Flat, Flange 기능을 사용하면 빠르고 간편 하게 판금 모델을 설계할 수 있습니다. 하지만 Step 파일로 타 CAD 프로그램에서 가져온 부품을 변경해야 하는 경우에는 밴드 기능을 사용 하여 변경 합니다.

■ 밴드 Feature

1.  밴드

     1) Angle 밴드 타입 :  벤드 각도를 정의하는 값을 사용하여 재료를 벤드합니다.

   2) Roll 밴드 타입 : 재료를 표면 끝까지 구부립니다.

2. 에지 밴드

선택한 Edge에 밴드 기능을 추가 합니다.

3. Planer 밴드



---

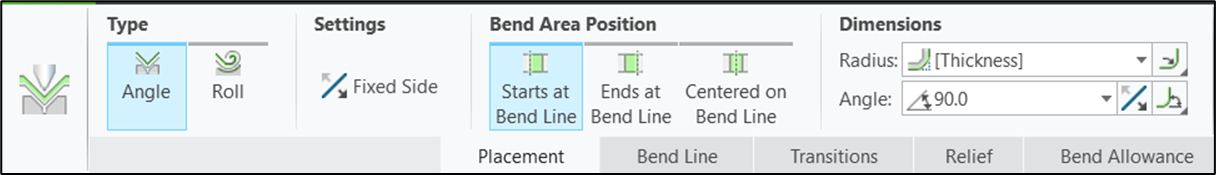

■ Bend Feature > Bend > Angle 타입

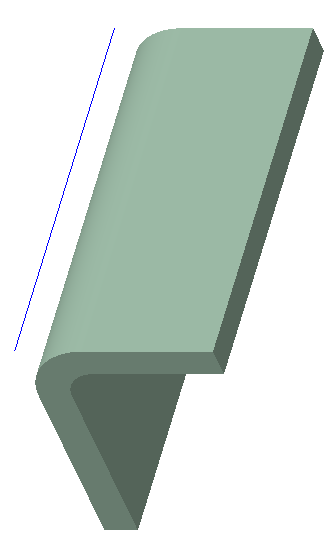

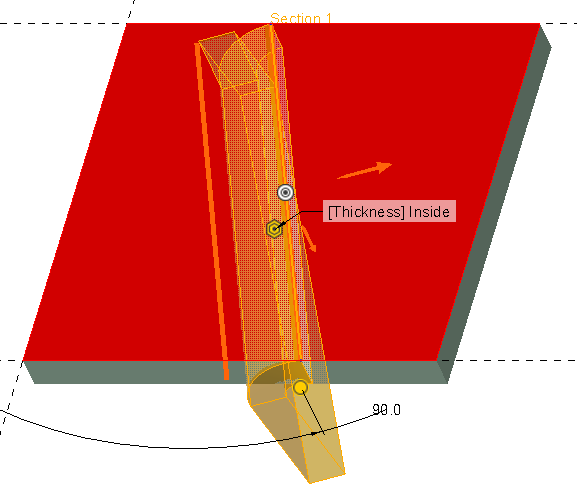

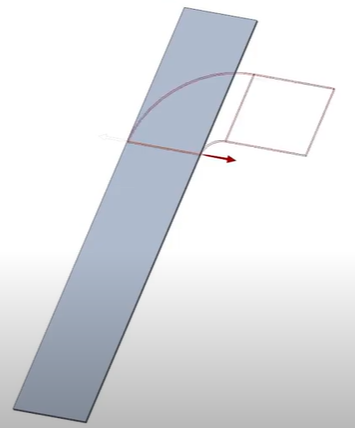

벤드를 하기 위한 참조 라인은 스케치 할수 있습니다. 또는 Hole 형상 배치와 같이 3D에서 선택 (?) 할수 있습니다

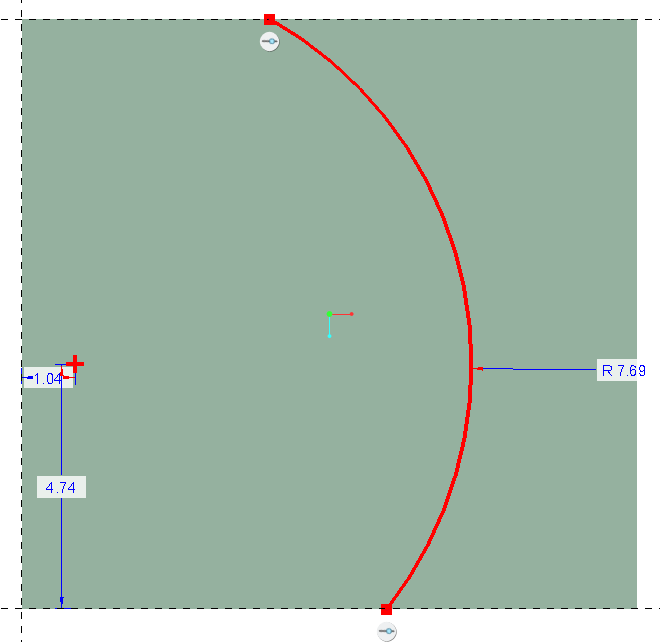

스케치는 1개의 직선으로 구성 해야 합니다

적용	불가	불가

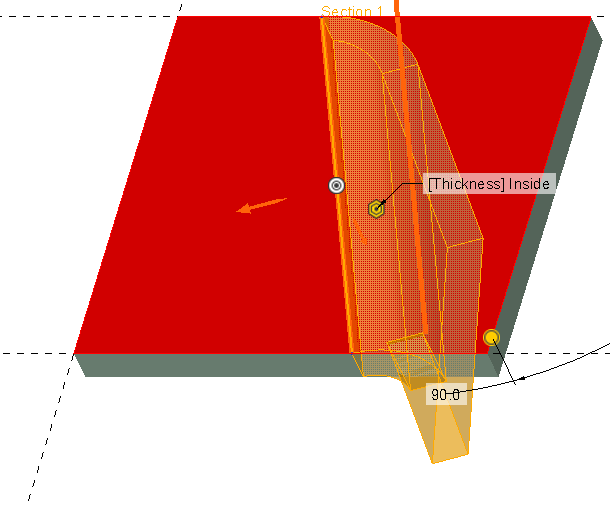

1. Bend Settings :고정된 상태로 유지되는 영역을 뒤집습니다.

클릭 전	클릭 후



2. Bend Area Position commands: 굽힘의 위치를 지정 합니다.

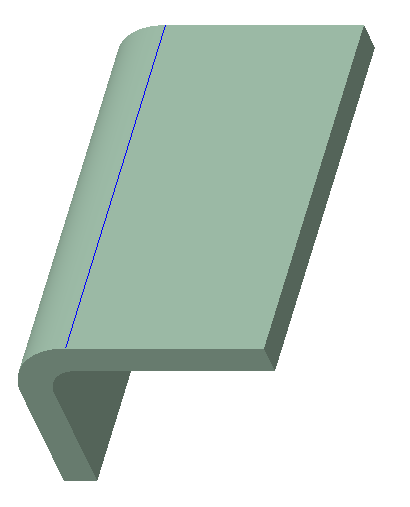

굽힘선에서 시작	굽힘선에서 끝	굽힘선 중심



주의)

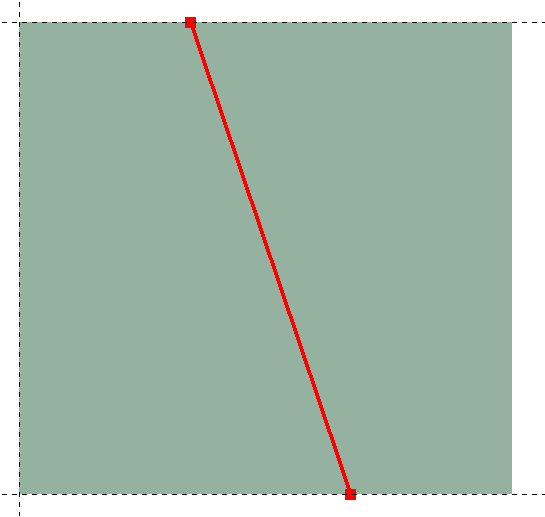

밴드하기 위한 참조 커브는 수직 또는 수직 방향의  직선을 스케치 합니다. 사선의 직선의 경우는 Relif를 추가 해야 합니다.

▷ 18가지 유형의 판금 절곡 작업



▷ Band 동영상 . . .









▷ Edge / Planer 벤드 동영상
