#6 SheetMetal - Solid를 판금으로 변환 하기

■ 솔리드 부품을 판금 부품으로 변환 하기

부품 모드에서 솔리드 부품을  변환 도구를 사용하여 판금 부품으로 변경합니다.
솔리드 부품 형상을 참조하여 첫 번째 벽을 생성합니다.
블록형 부품의 경우 Shell  도구를 사용하여 하나 이상의 벽을 제거하고 벽 두께를 설정합니다.
얇은 돌출의 경우 구동 표면 도구를 사용하여 변환 합니다.

▷ Shell 방법

제거할 서피스를 선택하고 일정한 두께 값은 판금을 변환 합니다

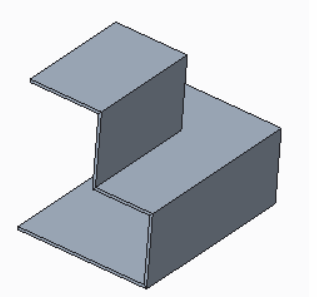

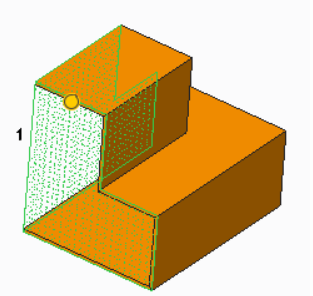

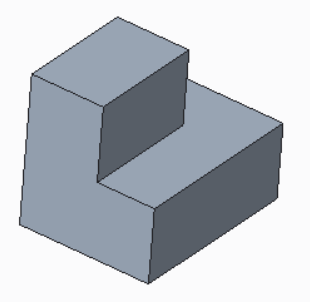

솔리즈 모델	shell 명령	판금 변환

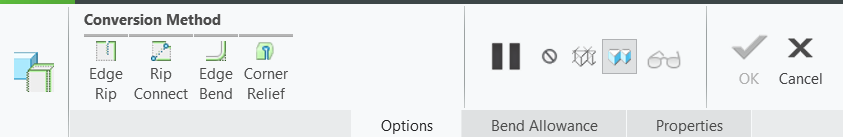

Convesion Method 기능을 사용 하여 전개 형상을 만듭니다



동영상 . . .



▷ 구동 표면 도구를 사용하여 변환

1) 균일한 두께가 없는 솔리드 부품을 판금 부품으로 변환하는 방법

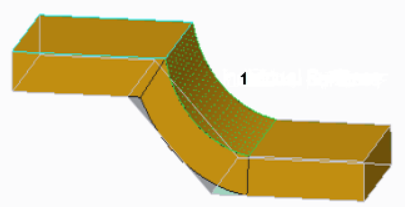

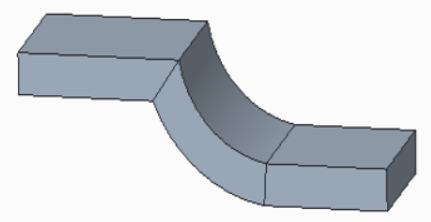

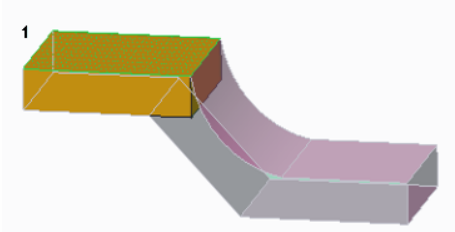

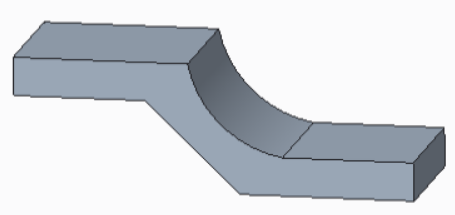

솔리드 모델	구동면 선택	추가 표면을 선택 인접한 표면이 자동으로 선택	결과



동영상 . . .





▷ step. iges 파일 판금 모델로 변경 ....
