#6 SheetMetal - Wall, Key Hole, Tap Hole UDF 적용

■ Sheetmetal UDF 응용

UDF 기능을 사용하여 설계 시간 단축과 오류를 제거 하기위해 설계 표준화된 형상을 작용 합니다.
반복적인 작업 시간을 단축 합니다. 설계 표준 치수를 설계자가 외울 필요는 없습니다.
사내 표준 Screw Hole 사용 유무를 체크 할수 있습니다. UDF는 사용이 허가된 Feature들만 강제적으로 사용 합니다.
자동 설계 검증에 필요한 내용을 추가 할수 있습니다. 변경된 치수 값들을 자동으로 추적 할 수있습니다

[ UDF를 적용하여 전개 ]

Creo의 Parameter 기능은 변경된 내용을 추적 할수 있는 강력한 기능 입니다. Template 모델과 UDF로 모델을 구성 할수 있다면, 자동으로 변경 내용을 추적 할수 있고, 빠른 시간안에 AI가 설계 및 가공을 할수 있는 시대가 올수 있습니다

아마도, 일반 목재 가구 ( 책상, 싱크대, 식당, 회의 탁자 장농 . . . )에서 AI가 설계하고, 자동 가공하는 시대가  곧 시작 되지 않을까요!



재단과 가공 자동화 . . . .

---

▷ Wall01 적용

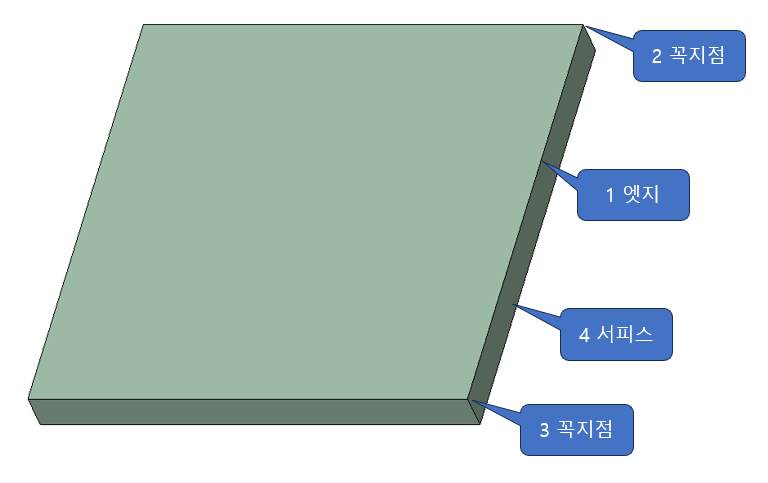

참조

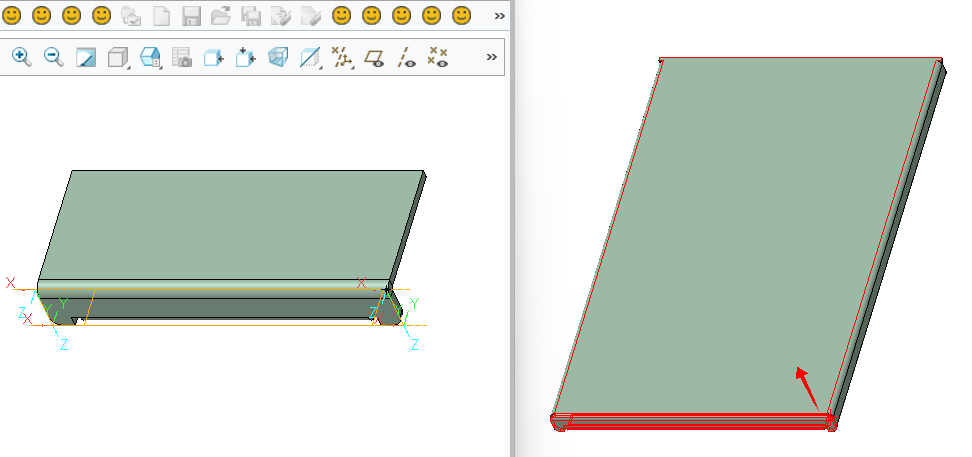

적용전	적용후



▷ Wall02 적용

참조

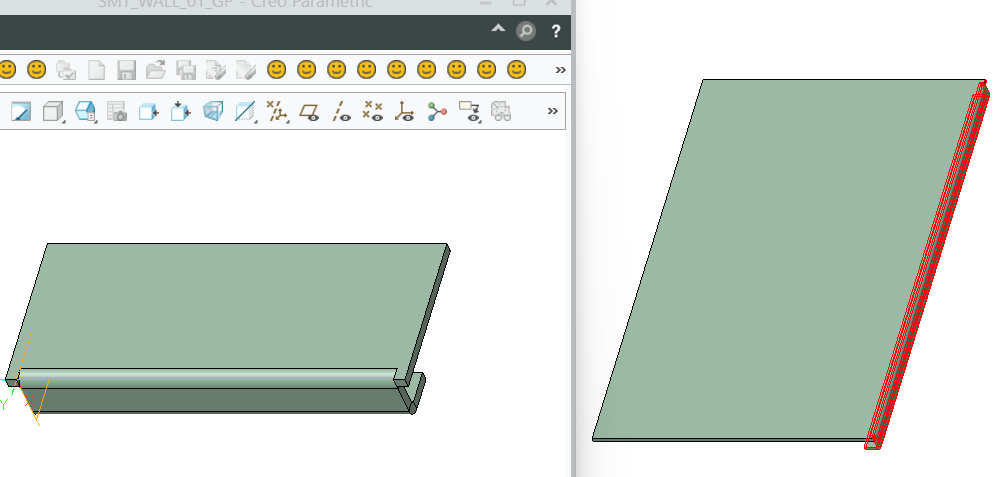

적용전	적용후



▷ key Hole 적용

참조
적용전	적용후



▷ tap screw hole 적용

참조

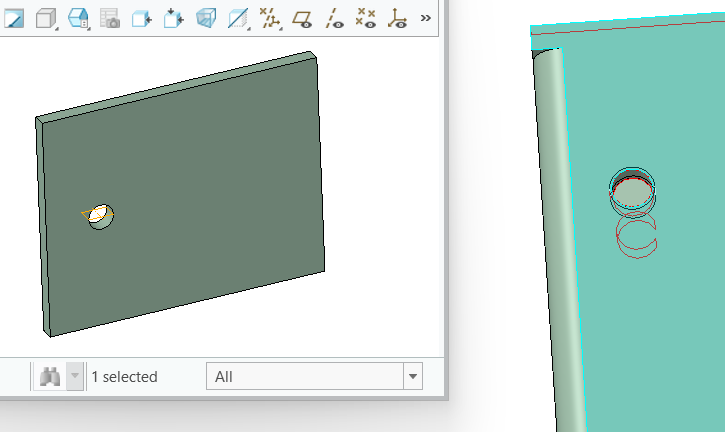

적용전	적용후



▷동영상





▷ UDF 파일

smt_keyhole_01.gph.zip

0.42MB
