#3 SheetMetal - Flange Wall 개념

■ Flange  Wall 소개

평면 벽에서 여러개의 모서리를 선택하여 보조 벽을 생성합니다. 플랜지 벽은 일반적으로 사용되는 미리 정의된 모양, 공통 헴 모양 또는 사용자 정의 모양을 취하고 참조된 모서리의 궤적을 따라 스윕합니다. 플랜지 아이콘을 사용하여 만들 수 있습니다.

평면 벽의 엣지 선	플랜지 벽 스케치	완성된 플랜지 벽

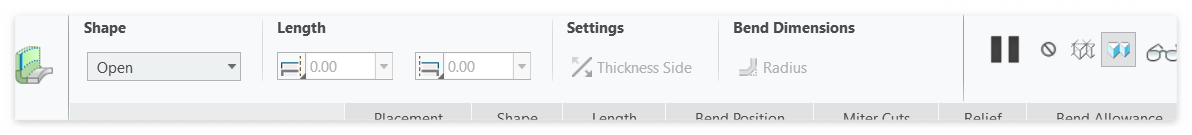

■ Flange  Wall dashboard options

▷ Shape

표준 플랜지 모양과 사용자 정의 옵션을 포함합니다. 자주 사용하는  Flange Wall 모양은 미리 만들고 사용 할수 있습니다

1) Hem

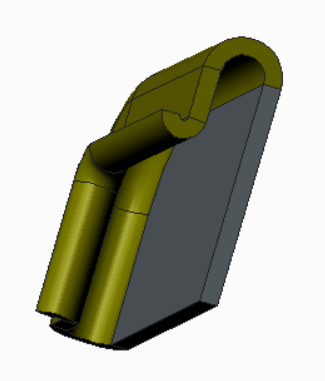

Open	Flushed	Joggle	Duck	C	Z





2) 기타

I	Arc	S



• Flushed 모양의 플랜지에만 립 릴리프를 적용할 수 있습니다.
• Duck 모양 플랜지에는 스트레치 릴리프를 사용할 수 없습니다.
• Open, Flushed, Joggle, Duck, C, Z 모양은 아이콘으로 두께 단면 방향을 변경할 수 없습니다

▷Length

플랜지 벽의 각 끝 위치를 결정합니다.

Length 값 = 0	Length 값 = -4



▷Setting

두께 단면 방향을 변경 합니다.

변경 전	변경후



▷ Bamd Dimension

첨부 모서리에 벤드를 추가합니다.



※  Bend Option,  Relife 등은 Flat Wall과 동일 합니다 . . . .
