어셈블 안에 있는 Part 파일 과 Part의 Drawing 파일 이름 변경

■ 어셈블 안에 있는 Part 파일 과 Part의 Drawing 파일 이름 변경

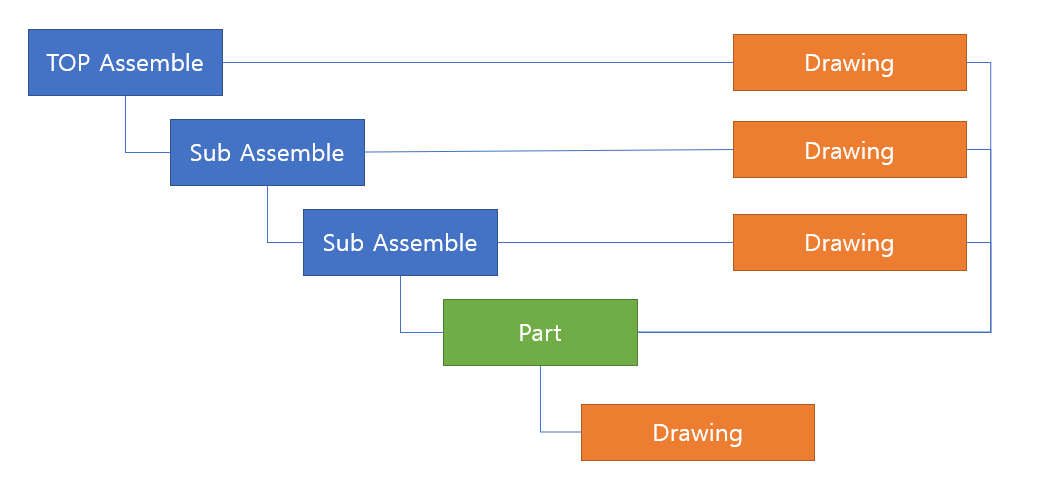

3D 모델 이름과 Drawing 이름은 동일 합니다.  PART 파일은 서브 어셈블의 도면에 포함 되어있습니다.

Part 파일의 이름을 변경 해야 합니다. 어떻게 해야 할까요? 기존 어셈블리 파일들과 어셈블 드로잉 파일들이 오류 없어야 합니다.



■ Rename과 관련된 구성 파일 옵션



1. rename_drawings_with_object

    - Creo가 부품 또는 조립품 객체 유형과 연관된 도면 파일을 자동으로 복사할지 여부를 제어합니다.
      반드시 도면 파일은 Creo 해당 객체 (part, assemble)와 이름이 동일해야 합니다



예) rename_drawings_with_object  botn

•     none  :  사본을 저장할 때 연관된 도면을 제외합니다.
•     part  :  부품 의 관련 도면을 복사합니다.
•     assem  :  조립품 및 해당 구성요소의 관련 도면을 복사합니다.
•     both  :  부품과 어셈블리 모두에 대해 연결된 도면을 복사합니다.

* 고유한 이름을 가진 개체만 세션에 있도록 하려면 disable_search_path_check 에 기본값 no 를 사용합니다 .


2. disable_search_path_check

    no (기본 설정) / yes



   모델을 생성, 이름 변경 또는 복사할 때 검색 경로에서 이름 충돌이 있는지 여부를 제어합니다.

   시스템은 중복된 이름을 가진 개체에 대한 검색 경로를 확인합니다.





■ 대화 상자를 이용 하여  Part 파일 이름 변경 하기

File > manage file > rename 기능을 사용하여 파일 이름을 변경할 수 있습니다.  어셈블 파일 이름 변경 없이 하위 구조의 서브 어셈블 또는 part의 이름을 변경 할 수 있습니다.



[ Rename 명령 ]



이름 변경 사용 방법은 기존 Save As 방법과 동일 합니다.
그러나 drawing 파일 이름은 자동으로 Rename이 안됩니다

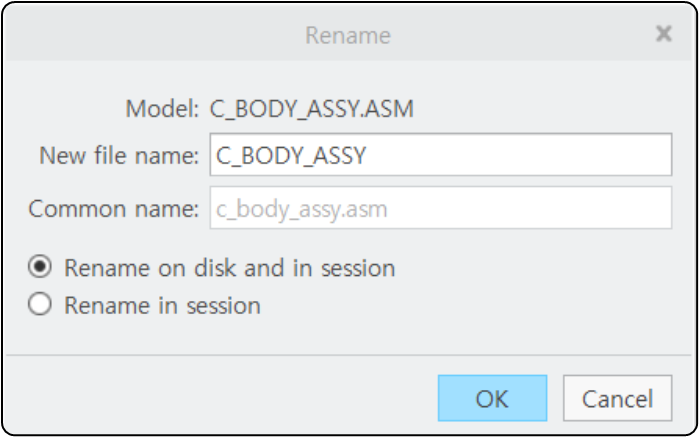

[ 3D 모델 Rename ]



■ 수동으로 어셈블 파일 안에 있는 Part 파일 과 Part의 Drawing 파일 이름 변경

Creo 자체 기능에는 어셈블 안에 있는 part 파일과 part 파일의 drawing 이름을 함께 변경 할수 없습니다.

- 기능 자체가 없습니다. windchill 사용자는 변경을 할수 있는 기능이 있습니다



그러나 다음과 같은 순서로 part 파일 및 part 파일의 도면 이름은 변경 가능 합니다



1. Top 어셈블 파일을 open 합니다

2. 이름 변경을 하고자 하는 part 파일을 opne 합니다

3. Part 파일의 Drawing 파일을 opne 합니다

   - Creo Session에 Top 어셈블, Part 파일, Drawing 파일이 있어야 합니다

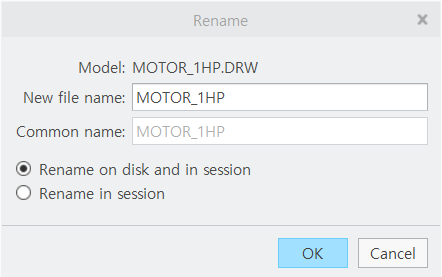

4. Part 파일의 Drawing 파일 이름을 변경 합니다  File > Manage file > Rename 기능을 사용 합니다

5. Drawing 파일을 저장 합니다



6.  Part 파일 이름을 변경 합니다  File > Manage file > Rename 기능을 사용 합니다.

7.  Part 파일을 저장 합니다.

8.  Top 어셈블 파일을 저장 합니다.
