라이브러리의 MBD 도면에 표시 하기

■ 라이브러리의 SPEC을 정의한 MBD를 도면에 표시하는 방법 입니다. 도면의 주석 기능을 사용 할 수 있습니다.
    하지만 3D 모델과 주석의 정합성을 틀릴 경우가 있습니다. 이 문제를 해결 하기 위해 3D 모델에 저장 합니다.

    MBD에 저장된 주석은 하나의 SHEET에 "한번"만 사용 가능 합니다. 다은 SHEET에 사용 할 경우, 배치된 주석을
    복사& 붙여 넣기 기능을 사용 합니다.



■ MBD 란?

MBD 소개



■ MBD 만들어 보기

MBD 만들기



---

■라이브러리 모델에 "SPEC 주석" 만들기

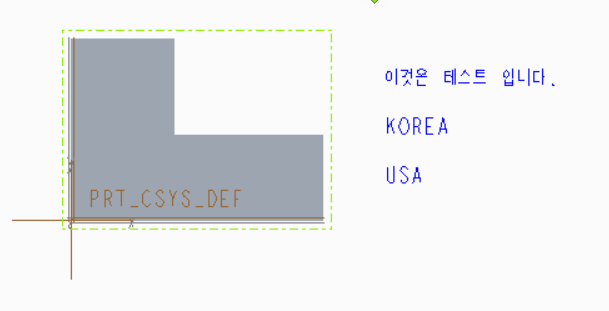

■도면에 표시 하기

기존 주석을  삭제 하는것을 깜박하고 영상을 만들었습니다. 양해 부탁 드립니다



라이브러리 파일 이기 때문에 새로운 모델을 불러오는 기능을 사용 해야 합니다.  정의된 Note를 선택하여 배치 할수 있습니다. 또는 정의된 주석을 불러올 수 있습니다.

■다른 SHEET에 사용 하기



다른 sheet의 "주석" 복사하여, 붙여넣기 방법



---
