Step File로 저장 하기 / 구성 옵션

STEP은 미국 제품 데이터 협회 IGES/PDES 조직에서 발행한 출판물에 정의된 국제 표준입니다. STEP(제품 모델 데이터 교환 표준)을 통해 이기종 컴퓨터 지원 설계, 엔지니어링 및 제조 시스템 간에 완전한 제품 정의를 교환할 수 있습니다. AP203 및 AP214 STEP 다중 형상 표현 및 하이브리드 모델에 따라 결합된 표면 및 솔리드 데이터 및 면처리된 형상을 내보낼 수 있습니다.



STEP 파일에 대한 정보를 더 얻고 싶으면 아래 블로그를 방문 하여 보세요

Step File Assemble Save



---

부품 또는 어셈블리를 STEP으로 내보내기
1. 부품 또는 어셈블리에서 파일 > 다른 이름으로 저장 > 복사본 저장 을 클릭합니다. 사본 저장 대화 상자가 열립니다.

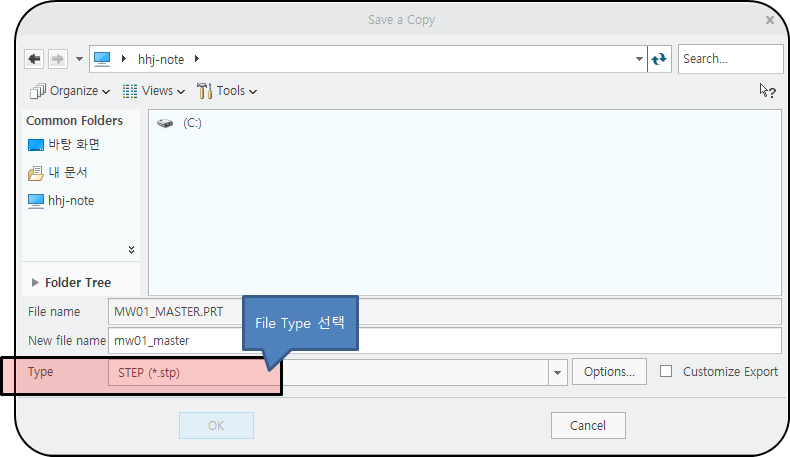

2. 선택 STEP (* .stp) 의 유형 상자.
3. 파일 이름 상자에 기본 이름을 적용하거나 내보내기에 대한 새 모델 이름을 입력합니다.

Step File Type

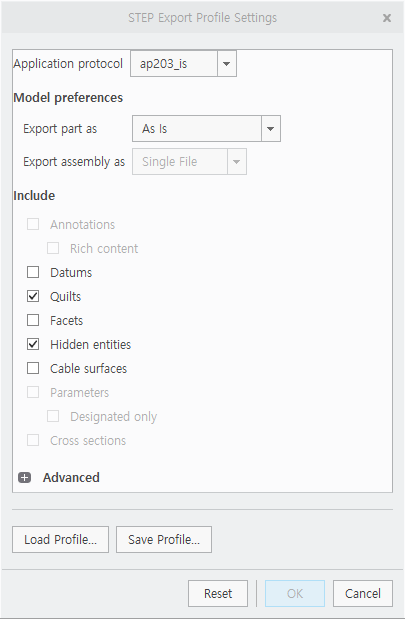

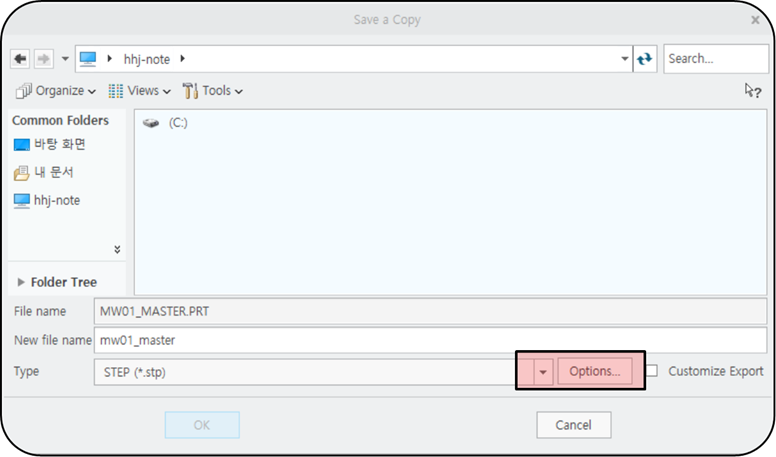

4. 옵션 을클릭하여 STEP 내보내기 프로파일 설정 프로파일 편집기에 액세스합니다.

5. STEP 내보내기 프로파일 설정 프로파일 편집기에서 프로파일 로드를 클릭하고 프로파일 디렉토리에서 STEP에 대해 저장된 내보내기 프로파일을 선택하거나 요구 사항에 맞게 STEP 내보내기 프로파일 설정 에서 내보내기 옵션 값을 수정합니다.





6. STEP 내보내기 프로파일 설정 프로파일 편집기에서 확인을 클릭 합니다 .

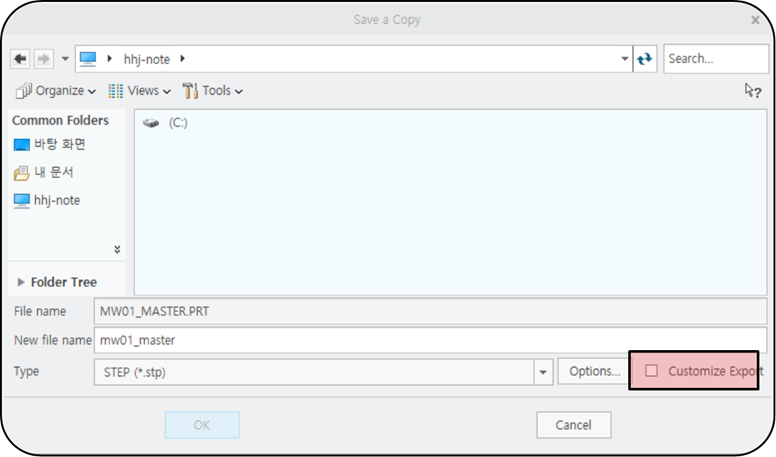

7. 복사본 저장 대화 상자에서 확인 을 클릭하여 모델을 내보내거나 확인 을 클릭하여 모델에 대한 선택 레이어 및 좌표계를 설정하기 전에 내보내기 사용자 정의 확인란을 선택합니다.

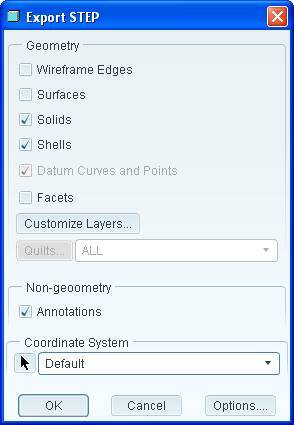

내보내기 사용자 정의 확인란 을 선택한 경우 단계 내보내기 대화 상자가 열립니다.





* 참고

Coordinate System selection grayed out when exporting STEP file in Creo Parametric





CS289898 - Coordinate System selection grayed out when exporting STEP file in Creo Parametric

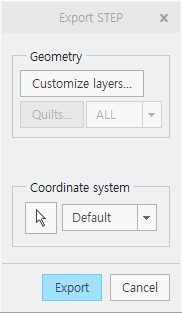

8. 단계 내보내기 대화 상자에서 레이어 사용자 정의를 클릭하고 레이어 선택 대화 상자에서 내보낼 레이어를 선택합니다 .
9. 내보낸 모델의 좌표계를 선택하거나 기본 선택을 승인합니다.



10. STEP 내보내기 대화 상자에서 내보내기 를 클릭 합니다 . 부품 또는 어셈블리 모델은 STEP 내보내기(Export STEP) 대화상자에서 선택한 기본 내보내기 프로파일과 레이어 및 좌표계의 설정을 사용하여 STEP 형식으로 내보내집니다.





---

구성 옵션



1. step_export_ap214_asm_def_mode
   - Single File*, Separate Parts, Separate All.
   - ap214_is, ap203_e2, ap242 protocols 만 가능 하다.





Creo Parametric Help Center



2. intf3d_out_anno_as
  - 내보내기에는 GD&T, 메모, 기호 등과 같은 3D 모델 주석이 포함됩니다. AP242는 어셈블리 수준 주석 내보내기를
    지원하지 않습니다.

  - ap214_is, ap203_e2, ap242 protocols 만 가능 하다.





3. intf3d_out_datums_by_default
  - 내보내기에는 모델 내보내기의 데이텀 점, 커브, 평면, 축 및 좌표계가 포함됩니다. 주석을 내보내려면 데이텀이
    필요합니다.

 - ap214_is, ap203_e2, ap242 protocols 만 가능 하다.



4. intf_out_blanked_entities

  - 내보내기에는 숨겨진 엔터티가 포함됩니다.



5. intf3d_out_parameters

  - The export includes parameters or value pairs.



6. Cross sections

  - Is only available for the ap242 protocol.





Creo Parametric Help Center
