실습) Template 모델 구성하기

ToolBOX01 2023. 6. 18. 11:54

Windchill에서 제품 구조(Product Structure)를 생성하고, 이를 템플릿으로 구성하여 활용면 제품 개발 및 관리 프로세스에서 여러 가지 이점을 제공합니다. Windchill에서 제품 구조를 템플릿으로 구성하여 활용하면 시간과 비용 절감, 품질 향상, 협업 강화, 일관성 유지, 빠른 시장 출시 등 다양한 이점을 얻을 수 있습니다. 특히, 표준화된 프로세스와 자동화 기능을 통해 복잡한 제품 개발 환경에서도 효율적이고 신뢰할 수 있는 관리 체계를 구축할 수 있습니다. 템플릿 활용은 특히 반복적인 프로젝트나 유사 제품군을 다루는 기업에서 그 가치를 극대화할 수 있습니다.

1. 효율적인 제품 구조 생성

재사용성: 템플릿을 사용하면 반복적인 제품 구조 생성 작업을 줄일 수 있습니다. 예를 들어, 유사한 제품군이나 프로젝트에 대해 이미 정의된 폴더 구조, 액세스 제어, 문서 링크, 팀 역할 등을 빠르게 적용할 수 있습니다.
시간 절약: 표준화된 템플릿을 활용하면 처음부터 제품 구조를 설계할 필요 없이, 사전에 정의된 구조를 기반으로 빠르게 시작할 수 있습니다. 이는 제품 개발 초기 단계에서의 시간과 노력을 크게 절감합니다.

2. 일관성 유지

표준화: 템플릿은 모든 프로젝트나 제품 구조에 동일한 규칙과 형식을 적용하여 조직 내 데이터 관리의 일관성을 보장합니다. 이는 설계, 제조, 서비스 부서 간의 데이터 불일치 문제를 줄이는 데 기여합니다.
오류 감소: 템플릿을 사용하면 수작업으로 제품 구조를 설정할 때 발생할 수 있는 실수를 최소화할 수 있습니다. 예를 들어, CAD 중심의 제품 구조를 템플릿으로 자동 생성하면, CAD 어셈블리 체크인 시 정확한 WTPart와의 연결이 보장됩니다.

3. 유연성과 확장성

구성 가능 제품 지원: Windchill의 템플릿은 구성 가능 제품(Configurable Products)을 위한 워크플로를 정의할 수 있어, 기본 모델에 선택적 피처나 컴포넌트를 추가하는 다양한 제품 변형을 쉽게 관리할 수 있습니다.

4. 비용 절감 및 품질 개선

비용 절감: 템플릿을 활용하면 제품 개발 프로세스가 간소화되고, 불필요한 재작업이 줄어들어 개발 비용이 절감됩니다. 예를 들어, Windchill의 BOM 관리 도구는 업스트림 변경 사항을 다운스트림 제조 BOM으로 빠르게 조정하여 오류를 줄입니다.
품질 향상: 템플릿을 통해 표준화된 프로세스를 적용하면 제품 품질이 일관되게 유지되며, CTQ(Critical To Quality) 특성 관리와 같은 기능으로 설계 품질을 높일 수 있습니다.

5. 프로젝트 관리의 명확성

WBS 구조화: 템플릿은 WBS(Work Breakdown Structure)를 기반으로 프로젝트의 세부 업무를 정의하여, 진행 관리, 진척 관리, 이력 관리를 명확히 할 수 있습니다. 이는 업무 누락이나 정보 누수를 방지하는 데 효과적입니다.
규정 준수: 템플릿을 활용하면 규정 자료 제출 프로세스를 자동화하고, 객체의 개정 제어를 간소화하여 규정 준수성을 강화할 수 있습니다.

▣ WTpart로 제품 구조 만들기

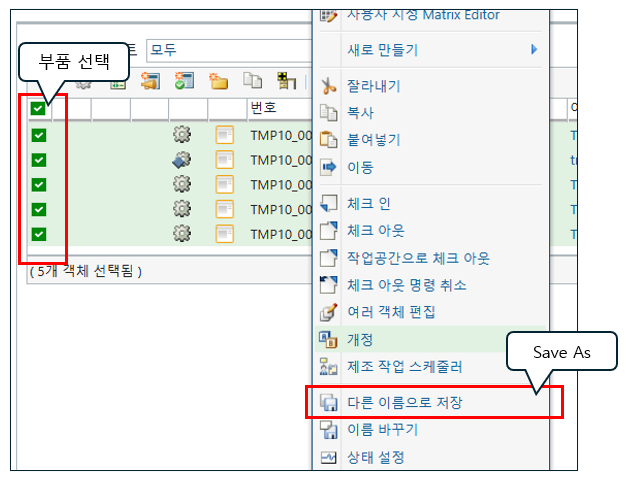

UI로 WTpart(부품)로 제품 구조를 생성 합니다. UI 메뉴 설명은 블로그를 참고 하십시요.

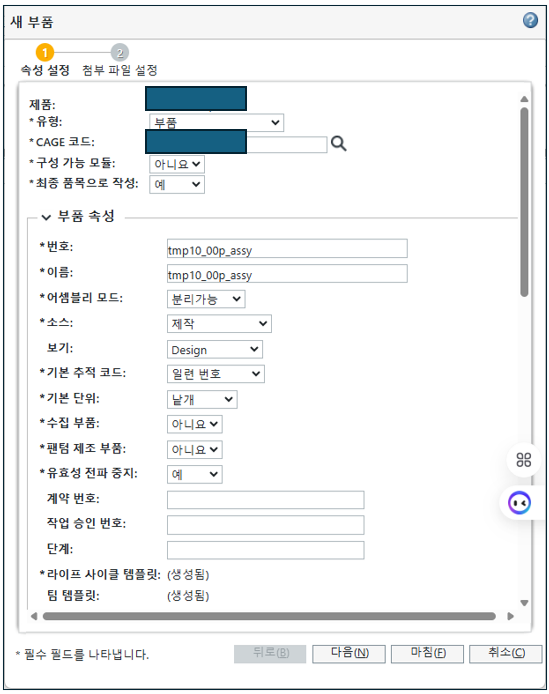

1. 최종 품목 생성 - 새 부품 만들기
제품 > 폴더를 선택하여 제품 구조의 최종 품목(WTpart)를 생성 합니다. 퐇더 컨텐트 > 새 부품을 클릭 합니다.
"번호"는 Creo의 "번호"와 동일해야 합니다.

▷유튜브 동영상

• 새 WT 부품 생성 Windchill에서 "새 부품" 아이콘을 선택하는 것으로 프로세스가 시작되며,
새 부품을 생성하려면 적절한 권한이 필요합니다.
사용자는 표준 "부품"과 같은 유형을 지정하고 구성 가능한 모듈 및 최종 품목과 같은 옵션을 구성해야 합니다.

• 부품 세부 정보 및 속성 사용자는 부품의 이름과 번호를 입력해야 하며,
표준 전자 부품 목록(e-BOM), 엔지니어링, 제조 및 서비스 BOM을 포함한 어셈블리 모드, 소스 및
뷰에 대한 옵션을 제공해야 합니다. 또한 사용자는 단위 및 수명 주기 템플릿을 지정할 수 있습니다.

• 부품 생성 완료 필요한 세부 정보를 입력한 후 "마침" 버튼을 클릭하여 WT 부품을 생성할 수 있습니다.
부품 생성 후 사용자는 새로 생성된 부품의 객체 정보 페이지에 액세스할 수 있습니다.

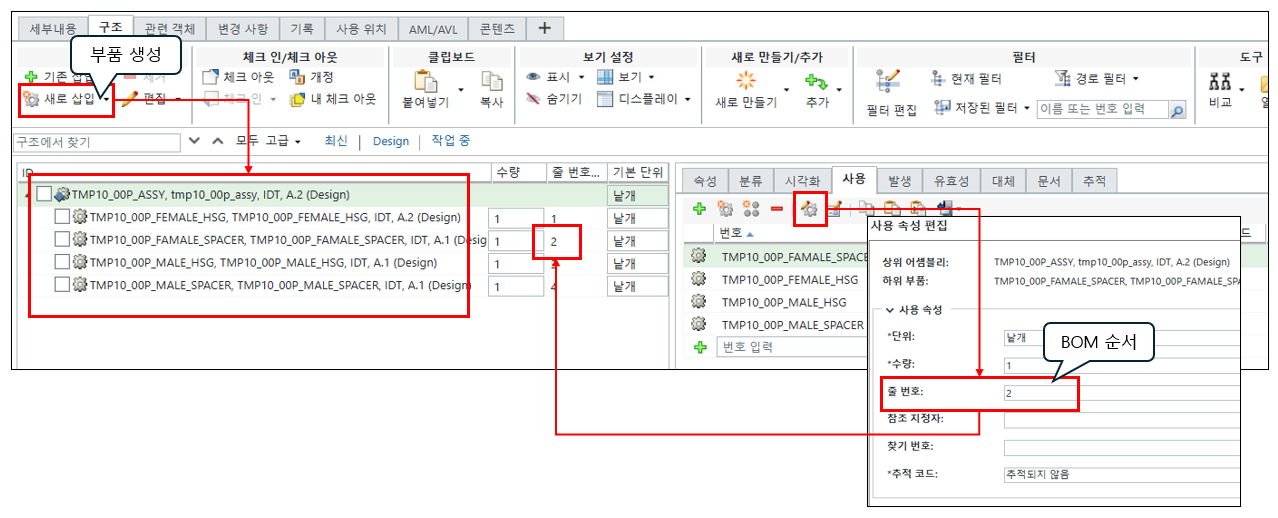

2. 최종 품목의 구조를 구성 합니다

▷유튜브 동영상

• 최종 품목 식별 및 지정:
이 프로세스는 제품의 최상위 어셈블리를 식별하고 "공통 속성 편집" 명령을 사용하여 최종 품목으로 지정하는 과정을 포함합니다.
이는 "최종 품목" 옵션을 "아니요"에서 "예"로 변경하여 수행됩니다.

• 최종 품목 생성 및 구조화:
제품 구조 내에 새로운 최종 품목을 생성할 수 있습니다. 이 예시에서는 휴대폰, 충전기, 포장재, 보증 카드를 포함하는
패키징 구조를 생성하고, 충전기도 최종 품목으로 지정하는 방법을 보여줍니다.

• 최종 품목 내의 최종 품목:
이 동영상에서는 최종 품목을 다른 최종 품목 내에 중첩하여 복잡한 제품 구조를 유연하게 표현할 수 있음을 설명합니다.
휴대폰과 충전기가 모두 포함된 패키징 구조는 각각 최종 품목으로 분류되어 이를 보여줍니다.
