AUTO 라운드

■ AUTO 라운드 소개

한번에 라운드를 넣을수 있는 방법은 없을까요? AUTO 라운드 피쳐는 솔리드 또는 퀼트 형상이 있는 모델의 부품 모드에서 사용할 수 있습니다. 어셈블리 모드에서 자동 라운드 피쳐는 어셈블리 레벨 퀼트가 있는 모델에 사용할 수 있습니다.

자동 라운드 피쳐는 볼록 (convex) 및 오목 모서리 (concave edges)에 대해 각각 하나씩 최대 두 개의 반지름 치수를 가질 수 있습니다. 볼록 및 오목 반지름은 자동 라운드 기능이 소유한 속성입니다.



[ 볼록 ( convex) 선택 - 붉은색 ]

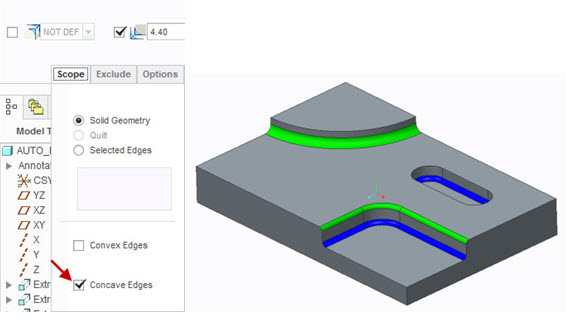

[ 오목 모서리 ( concave edges) - 파랑색]



■ AUTO 라운드 Feature 규칙



• 모델의 볼록한 모서리가 먼저 라운드됩니다. 라운드 값으로 생성이 불가능 하면 표시되지 않습니다.
• Full 라운드 생성은 불가능 합니다
• 자동 라운드 피처에서 제외할 여러 모서리 체인을 선택할 수 있습니다. 에지 체인은 일반 체인 또는
  의도 체인일 수 있습니다.
• 자동 라운드 피쳐는 형상을 생성할 수 없는 경우 실패합니다.
• 자동 라운드 피쳐는 패턴화할 수 없습니다.

Shell 안에 있는 모든 Edge에 동일한 값의 라운드를 넣어 봅니다



▶ Auto 라운드 기능을 사용해 봅니다.



■ AUTO 라운드 와 검색 기능 결합



AUTO 라운드의 Edge 옵션과 검색 기능을 조합하면 보다 편리하고, 빠르게 라운드를 넣을 수 있습니다.
