CREO 파단뷰 만들기, 수정 하기

ToolBOX01 2021. 11. 12. 23:13

▶ 파단뷰 개념

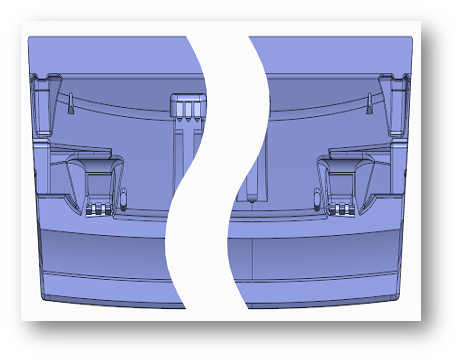

파단 보기는 둘 이상의 선택한 점 사이에 있는 모델의 부분을 제거하고, 지정한 거리 내의 나머지 두 부분을 닫습니다.

수평, 수직, 또는 두 방향 모두로 분할해서 다양한 그래픽 경계 유형을 브레이크에 사용할 수 있습니다. 파단 보기는 일반 보기와 투영 보기 유형에만 사용할 수 있습니다. 파단 보기로 정의된 보기는 다른 보기 유형으로 변경할 수 없습니다.

▶ 파단뷰 만들기 실습

파단뷰 만들기

매우긴 Shaft, 케이블을 도면에 표시 할때 "파단 뷰"를 만들어 표시 할수 있습니다. 파단뷰는 도면뷰의 일부 형상을 자르는 것입니다. 매우 긴 부품을 도면에 배치 할때, "뷰"가 도면 양식을 넘어가

idt21c.tistory.com

▶ 파단뷰 수정 하기 실습

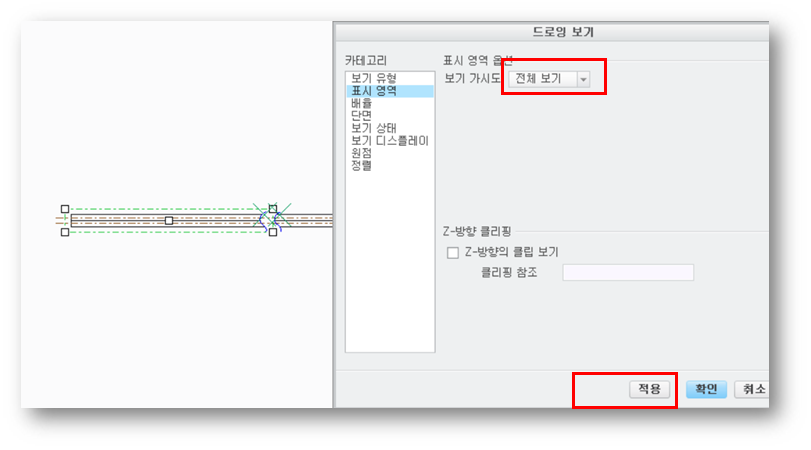

파단뷰를 위치를 수정 하려면 전체 보기로 변경 한후, 다시 파단뷰를 선택 합니다.

표시 영역 > 보기 가시도 > 파단 보기를 선택 하여 파단 뷰를 새성 합니다
