Windchill 실습 : 체크-아웃

▣ 체크 아웃

Windchill에서 객체(예: CAD 파일, 문서 등)를 수정하기 위해 작업 공간(Workspace)으로 가져와 잠금(Lock)을 설정하는 프로세스 입니

▣ 체크아웃의 목적:

• 객체를 수정하기 위해 Windchill 서버의 공용 공간(Commonspace)에서 사용자의 작업 공간으로 복사본을 가져옵니다.
• 객체에 잠금을 설정하여 다른 사용자가 동시에 수정하지 못하도록 합니다.
• 해당 파일의 수정 의도가 있을 때만 시행합니다.
• 한 파일에 대해서 두명 이상이 동시에 체크아웃 할 수 없습니다,
• [작업공간으로 가져오기]를 기본적으로 사용하며, 체크아웃은 Creo에서 피쳐를 만들 때 수행합니다..

▣  체크아웃 과정:

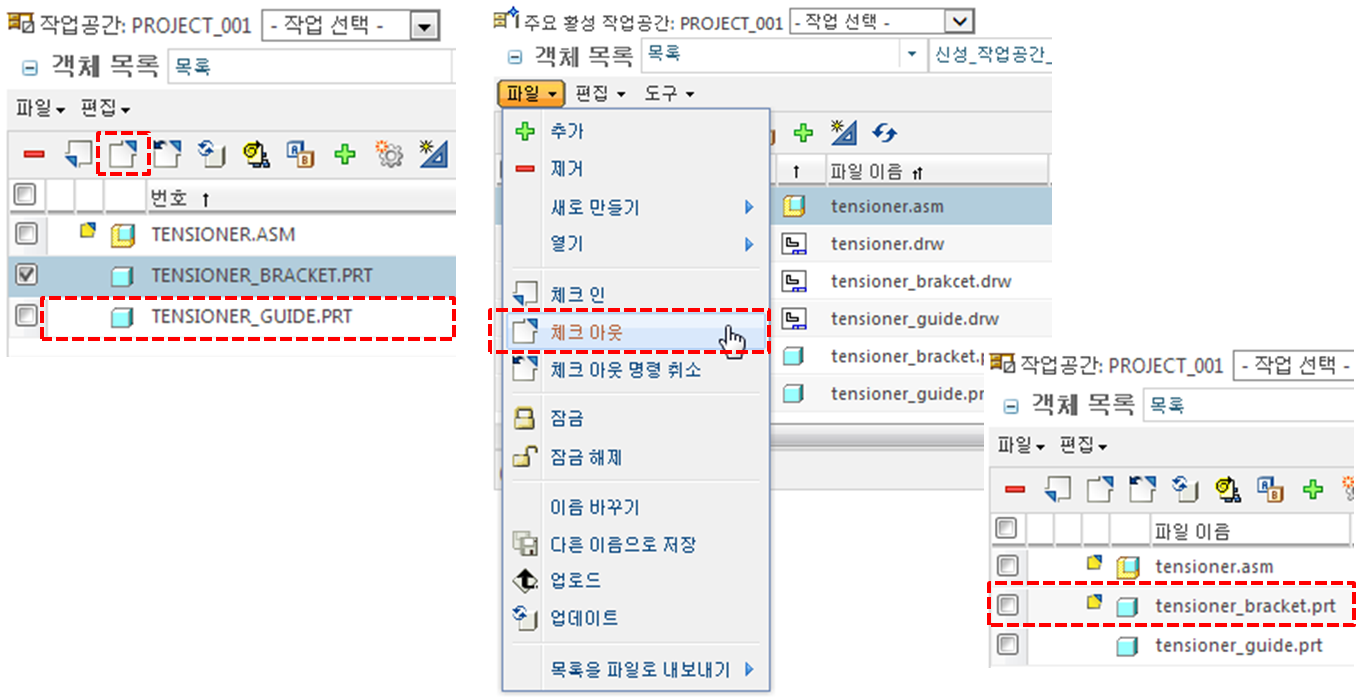

1. Windchill 작업 공간에서 객체를 선택한 후 File > Check Out 메뉴를 사용하거나, 객체의 정보 페이지 또는 폴더 페이지에서 Check Out 액션을 선택합니다.

체크아웃 시 주요 컨텐츠 Download, Link, Reuse 옵션 중 선택 가능

• Download: 객체의 파일 데이터를 로컬 디스크로 다운로드.
• Link: 메타데이터만 작업 공간에 추가하고, 필요 시 나중에 콘텐츠를 다운로드.
• Reuse: 로컬 캐시에 이미 수정된 파일이 있을 경우 이를 사용. (덮어 쓰기)



기본 또는 고급 모드에서 관련 객체(의존 객체)를 함께 체크아웃하도록 설정할 수 있습니다

(1) 작업 공간(Workspace):

• 파일을 다운로드 할 작업공간을 선택 합니다
• 체크아웃된 객체는 사용자의 작업 공간에 저장되며, 여기서 수정 작업을 수행합니다.
• 작업 공간은 서버와 로컬 캐시 간의 다리 역할을 하며, 원본 객체를 보호합니다.

(2) 관련된 비즈니스 선택:

• 모두 : 추가할 파일과 관계되는 모든 드로잉
• 처음에 선택된 객체만 : 추가하려고 선택한 그 파일에 해당하는 드로잉

TIP : 작업공간으로 이미 추가된 파일도 추후에 체크아웃 할 수 있습니다.

(3)체크아웃 후 작업:
체크아웃된 객체는 로컬에서 편집 가능하며, 수정이 완료되면 Check In을 통해 변경 사항을 Windchill 서버에 업로드합니다. 체크인 시, 다른 사용자가 수정할 수 있도록 잠금이 해제됩니다.



특이 사항:
과거 버전 체크아웃: 최신이 아닌 객체의 이전 버전을 체크아웃할 수 있지만, 특정 조건(예: 다른 사용자가 체크아웃하지 않은 상태)이 충족되어야 합니다.

(4) 체크아웃 취소(Undo Checkout):

• 수정 사항을 저장하지 않고 체크아웃을 취소할 수 있으며, 이 경우 잠금이 해제됩니다.
• 본인이 체크아웃 한 파일에 대해서 체크아웃을 취소할 수 있습니다
• 타인이 체크아웃 한 파일을 본인이 취소할 수 없으므로, 공통 저장공간에서 체크아웃 한 사용자 정보를 확인한 후 해당자에게 요청합니다

아이콘	설명
	다른 사람에 의해 체크아웃 된것 입니다 마우스 커서를 가져다 대면 해당 사용자 정보 나옵니다
	본인에 의해 체크아웃 된것 입니다.







---
