Hex socket head cap screws - M5

□ 모델 구조

BOM 생성시 불필요한 어셈블 파일을 사용 하지 않기위해, 별도의 어셈블 파일 관리 합니다. 필요에 따라 UDF로 구성 할수 있습니다.

boltscbs5.prt.zip

0.35MB

□ 적용 방법

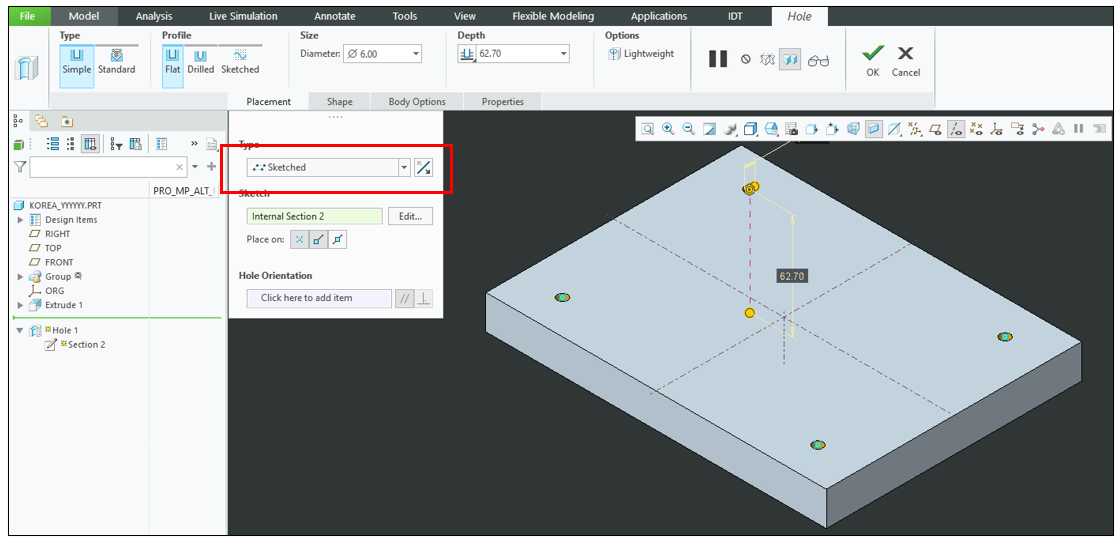

1. Plate 부품의 구멍은 스케치 옵션을 사용 합니다. 패턴 기능이 자동으로 추가 됩니다.



2. Copy & Paset 기능 사용 하여 조립 합니다.

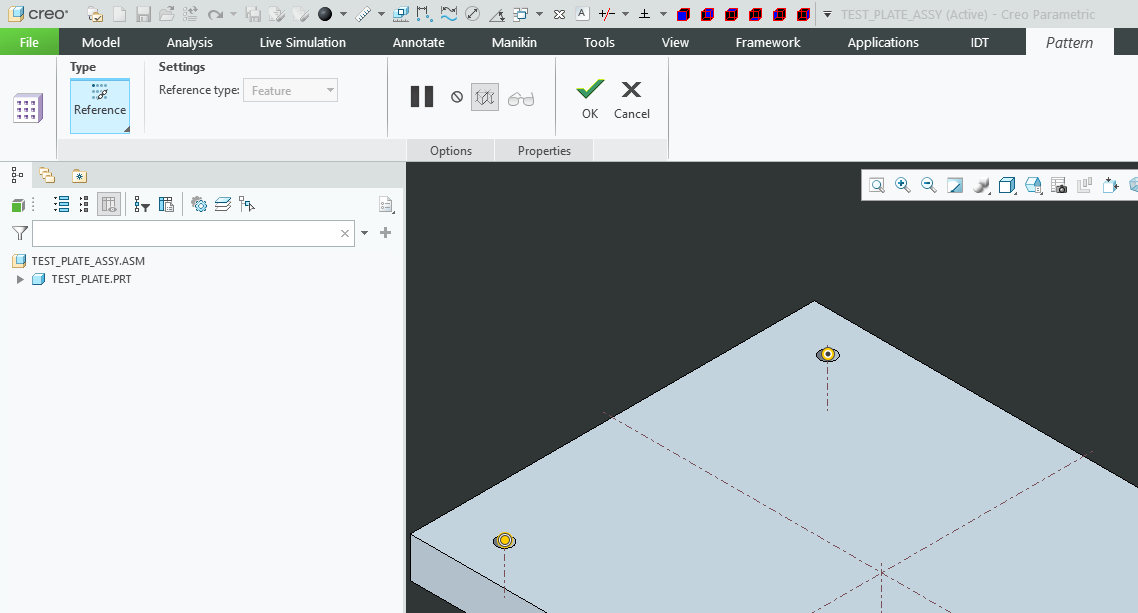

3. 참조 패턴을 할수 있습니다.

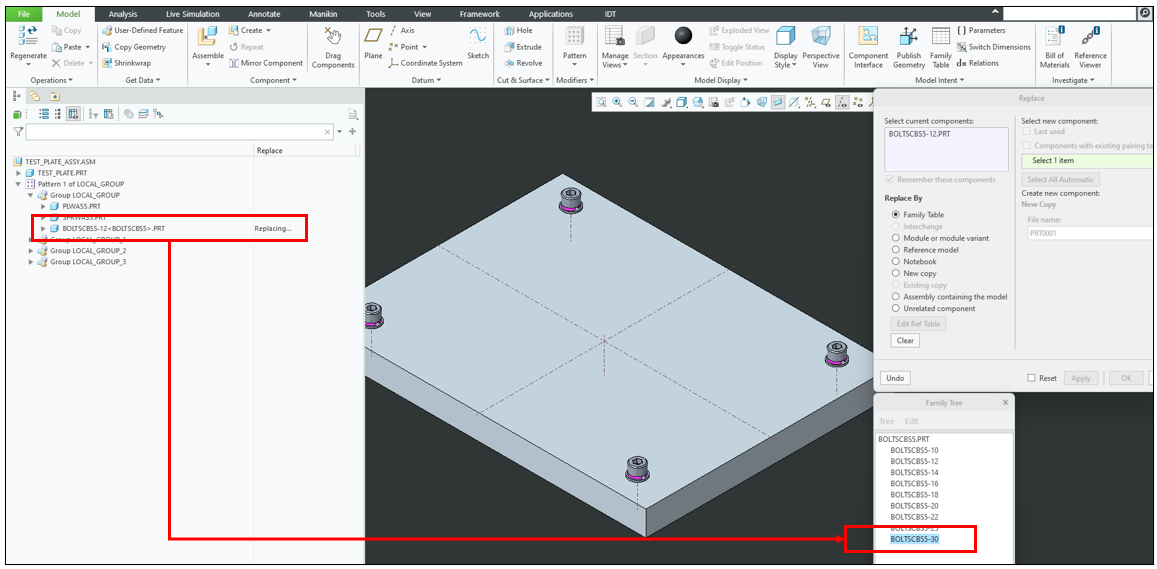

4. 길이 값이 다른 부품을 선택 하여 교체 할수 있습니다.



test_plate_assy.asm.zip

0.29MB



동영상
