WTObject 소개 02) WTpart (Windchill Technology Part) type
■ 소개
Windchill에서 파트(wtpart object)는 물리적인 아이템이나 내장 소프트웨어를 논리적으로 데이터베이스에 표현한 것입니다. 이는 제품을 만들 때 사용됩니다. 파트는 이름, 고유 번호, 버전, 기본 단위, 생애 주기 상태, 작업 상태, 출처 등 다양한 속성을 가집니다. 파트는 정보 페이지에서 기하학적 이미지로 시각적으로 식별할 수 있습니다.

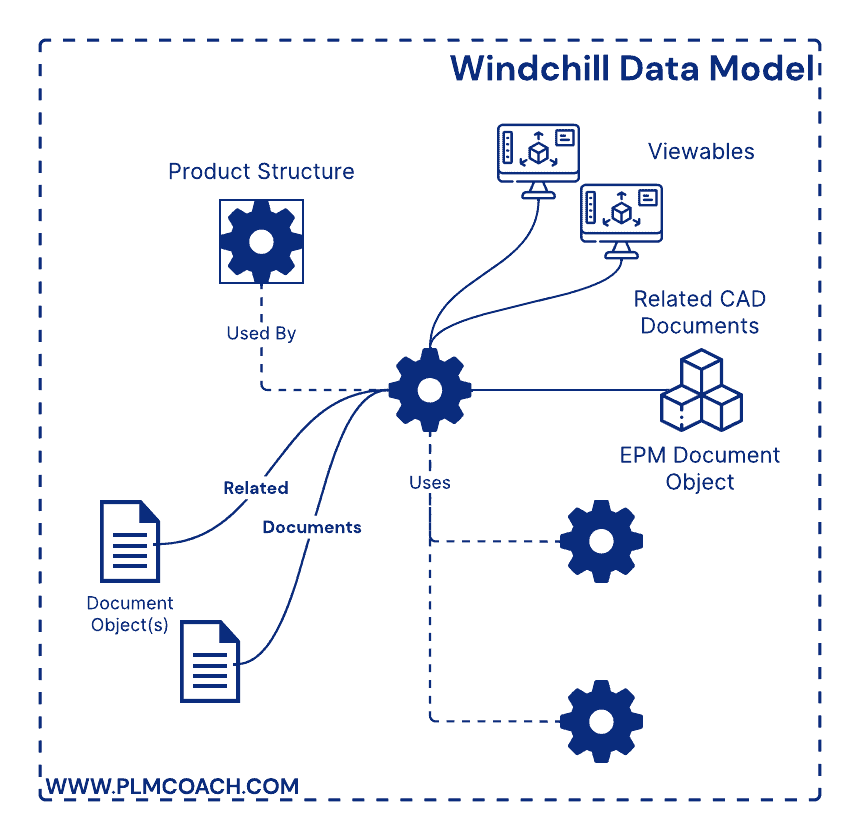

파트는 설계, 제조, 품질 문서와 같은 모든 형태의 제품 정의 데이터를 데이터베이스 관계를 통해 조직화하는 데 사용됩니다. 관련 데이터는 Windchill의 표와 확장 가능한 데이터 구조에서 볼 수 있습니다.

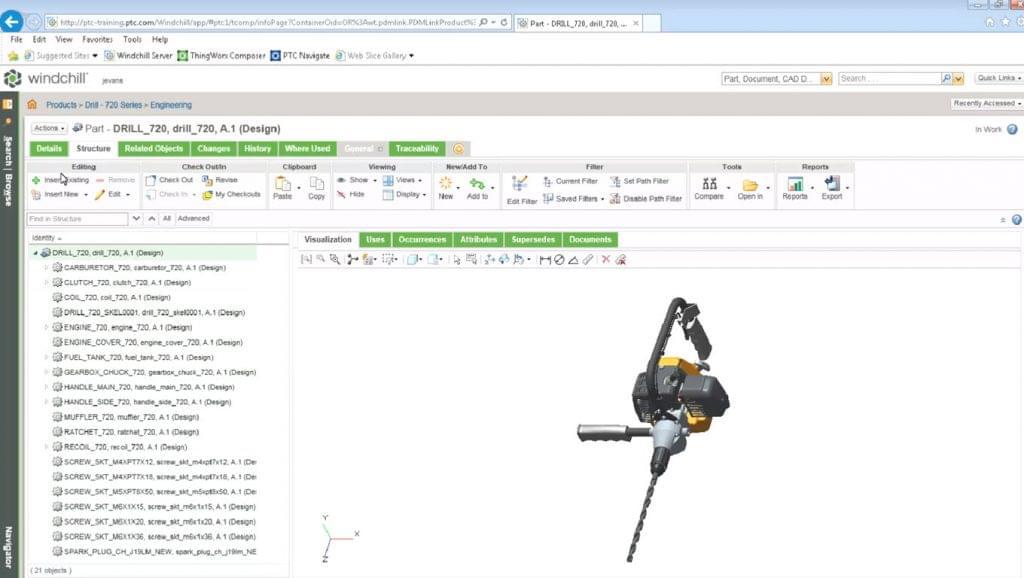

파트 사용 관계는 여러 레벨의 파트 구조에서 파트들을 서로 연결합니다. 파트 구조는 제품의 구성 변화를 시간에 따라 캡처하며, 과거, 현재, 미래에 생산된 제품의 구성을 보여줄 수 있도록 필터링할 수 있습니다. 파트 구조는 기능 및 마케팅 규칙에 따라 구성 가능한 선택 모듈을 포함할 수 있으며, 허용 가능한 옵션 조합을 보여주도록 필터링할 수 있습니다. 파트 구조 보고서, 예를 들어 여러 레벨의 자재 명세서나 파트 리스트는 프로그램을 통해 생성되어 보고서로 출력될 수 있습니다. 마지막으로, 파트 구조 정보는 ERP와 같은 제조 시스템으로 전자적으로 전송됩니다.
Windchill PDMLink의 wtpart 기능은 제품 구성 요소를 정의하고 관리하는 데 사용되는 핵심 기능입니다. 이 기능을 통해 다음과 같은 작업을 수행할 수 있습니다.
1. 부품 생성 및 관리:
- 엔터프라이즈 부품(WTPart)이라 불리는 부품을 생성 및 관리할 수 있습니다. WTPart는 CAD 모델, 문서, 사양 및 기타 관련 정보를 포함하는 제품 구성 요소를 나타내는 중앙 저장소 역할을 합니다.
- 부품의 버전 관리, 속성 정의, 변경 추적 및 승인 워크플로를 설정할 수 있습니다.
- 부품 분류 체계를 사용하여 부품을 체계적으로 구성하고 검색할 수 있습니다.

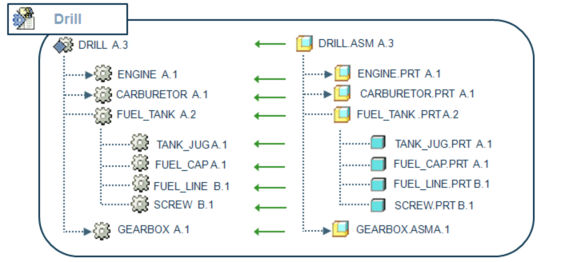

2. CAD 문서와의 연관성:
- CAD 모델(Creo, AutoCAD 등)을 WTPart와 연관시킬 수 있습니다.
- CAD 모델의 변경 사항은 자동으로 WTPart에 반영되어 제품 정보의 일관성을 유지할 수 있습니다.
- CAD 모델을 직접 Windchill PDMLink 환경에서 열람하고 검토할 수 있습니다.
3. 제품 구조 관리:
- 부품 간의 관계를 정의하여 제품 구조를 생성하고 관리할 수 있습니다.
- 부품 사용량 및 상호 종속성을 분석할 수 있습니다.
- 제품 구성 변경 사항을 추적하고 영향을 평가할 수 있습니다.
4. 재사용 가능한 템플릿:
- 일반적으로 사용되는 부품 속성, 관계 및 워크플로를 포함하는 템플릿을 만들 수 있습니다.
- 템플릿을 사용하여 새로운 부품을 빠르고 일관되게 생성할 수 있습니다.
5. 검색 및 보고:
- 부품 속성, CAD 모델, 문서 및 기타 관련 정보를 기반으로 부품을 검색할 수 있습니다.
- 제품 구조, 변경 이력 및 재사용 가능한 템플릿 사용 현황 등을 보고할 수 있습니다.
■ WTpart 기능의 주요 이점:
- 제품 정보의 일관성 및 정확성을 향상시킵니다.
- 제품 개발 프로세스를 효율화하고 생산성을 높입니다.
- 제품 변경 사항을 추적하고 관리하는 데 도움을 줍니다.
- 재사용 가능한 템플릿을 사용하여 설계 시간을 단축합니다.
- 협업 및 의사 결정을 개선합니다.
