MMC / LMC 계산 프로그램

CREO에서 공차를  표시하려면 CONFIG.PRO 의 변수  "TOL_DISPLAY"를 "YES"로 설정 해야 한다.
일반 공차를 적용 하는 경우는 도면의 치수에 공차 값이 별도로 표시 되지 않는다. 도면에서 TABLE 형식으로
공차 값을 표시 한다.

Drawing 환경 파일

DRW_metric.dtl

0.01MB

Drawing 환경 설정 방법



dtl 파일

예제 : 6이하는 대칭 공차 0.1 ,  6초가는 대칭 공차 0.2를 적용한다.

---

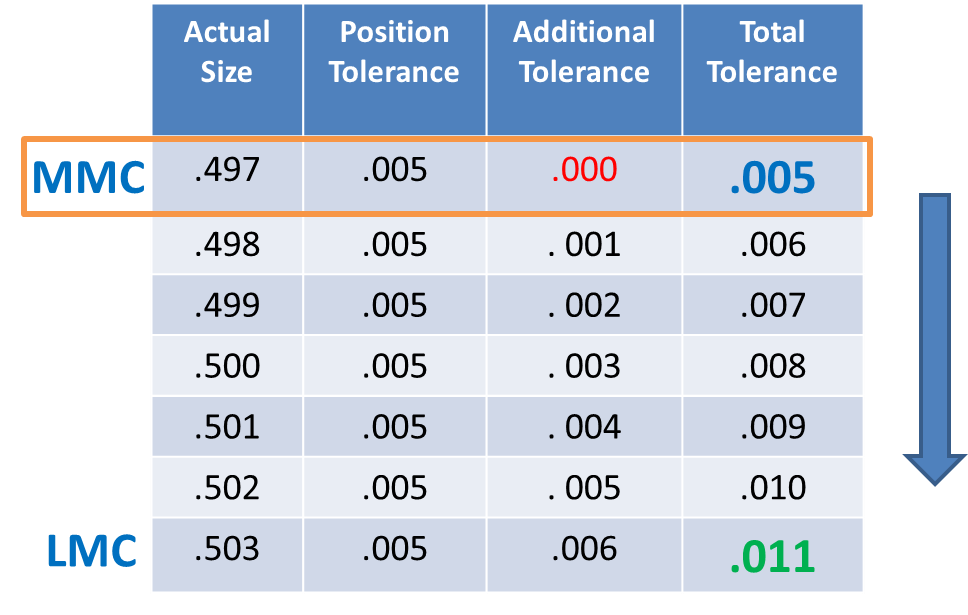

일반적으로 공차는 +,- 공차와 대칭 공차를 적용한다. MMC / LMC  공차 계산을 하기 위해서는 공차 값을 대입 하는
변수를 사용한다

치수 값	UP 공차		Down 공차
10	0.1		-0.2



	TOL_MIN	TOL_MID	TOL_MAX
	Down 공차	{(UP 공차) + (DOWN 공차)}/2	UP 공차
	DIM_MIN	DIM_MID	DIM_MAX
공차를 적용한 치수 값	10 + (-0.2) =  9.8	10 +(-0.05) = 9.95	10 + 0.1 = 10.1



1. A-B

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN) - (B0DIM_MAX)	(A0DIM_MID) - (B0DIM_MID)	(A0DIM_MAX) - (B0DIM_MIN)

2. (A-B)-C

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN) - (B0DIM_MAX)- (C0DIM_MAX)	(A0DIM_MID) - (B0DIM_MID)-(C0DIM_MID)	(A0DIM_MAX) - (B0DIM_MIN)-(C0DIM_MIN)

3. A-(B-C)

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN)-(B0DIM_MAX) + (C0DIM_MIN)	(A0DIM_MID)-(B0DIM_MID) + (C0DIM_MID)	(A0DIM_MAX)-(B0DIM_MIN) + (C0DIM_MAX)

4. A-(B+C)

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN)-(B0DIM_MAX) - (C0DIM_MAX)	(A0DIM_MID)-(B0DIM_MID) - (C0DIM_MID)	(A0DIM_MAX)-(B0DIM_MIN) - (C0DIM_MIN)

5. (A+B)-C)

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN)+(B0DIM_MIN) - (C0DIM_MAX)	(A0DIM_MID)+(B0DIM_MID) - (C0DIM_MID)	(A0DIM_MAX)+(B0DIM_MAX) - (C0DIM_MIN)

6. (A+B)-(C+D)

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN)+(B0DIM_MIN) - (C0DIM_MAX)-(D0DIM_MAX)	(A0DIM_MID)+(B0DIM_MID) - (C0DIM_MID)-(D0DIM_MID)	(A0DIM_MAX)+(B0DIM_MAX) - (C0DIM_MIN)--(D0DIM_MIN)

7. (A-B)-(C-D)

최소 (LMC)	중간	최대 (MMC)
(A0DIM_MIN)+(B0DIM_MAX) - (C0DIM_MAX)+(D0DIM_MIN)	(A0DIM_MID)+(B0DIM_MID) - (C0DIM_MID)+(D0DIM_MID)	(A0DIM_MAX)+(B0DIM_MIN) - (C0DIM_MIN)+(D0DIM_MAX)

테스트 파일 CREO 3.0

mmc_lmc.drw.1

0.30MB

mmc_lmc.prt.1

0.24MB

---
