# 3/3 Sheetmetal - Form

■ Quilt Form

서피스를 이용하여 Punch 형상을 만듭니다.

1. 스프링 판금 만들기

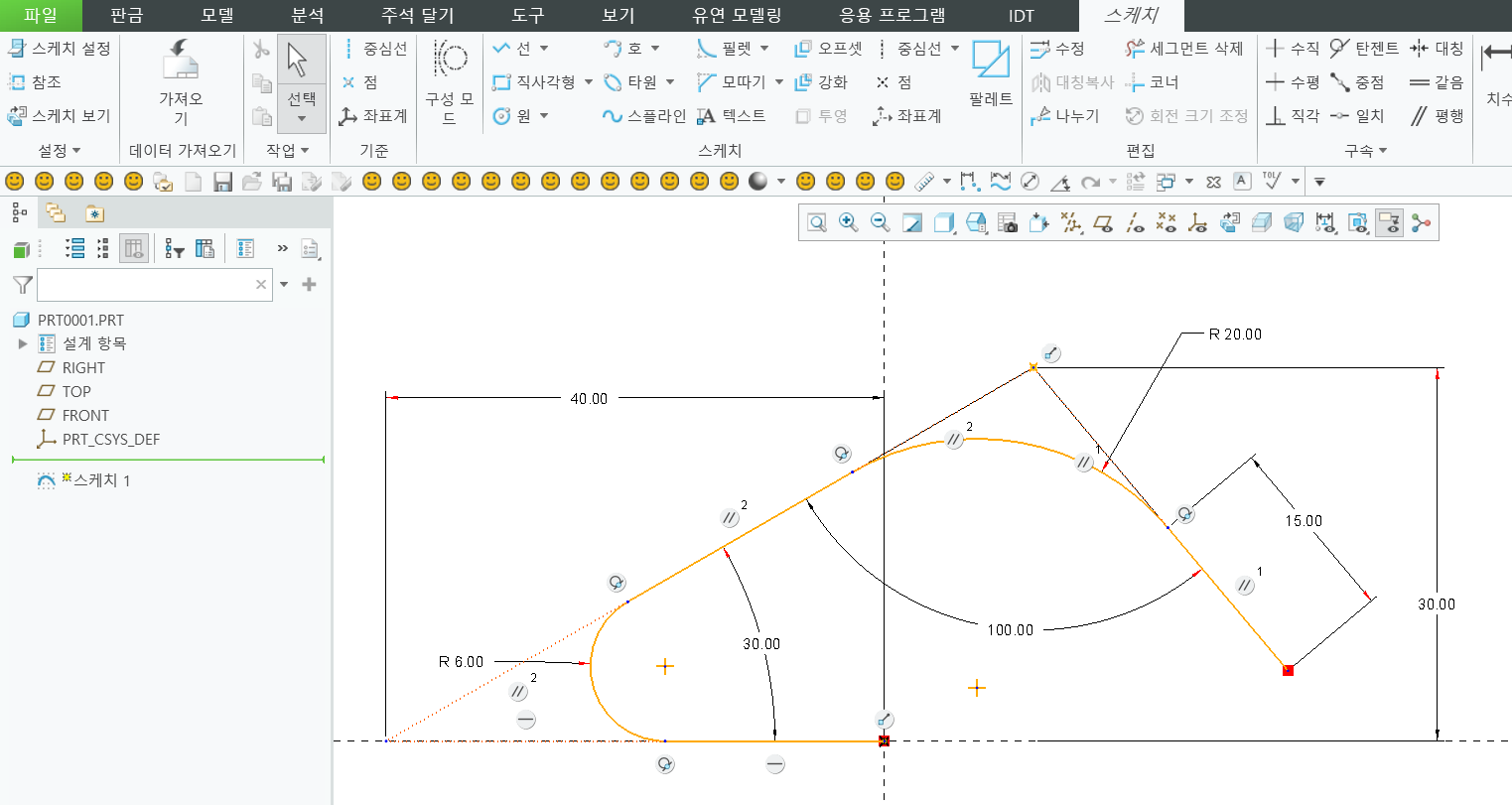

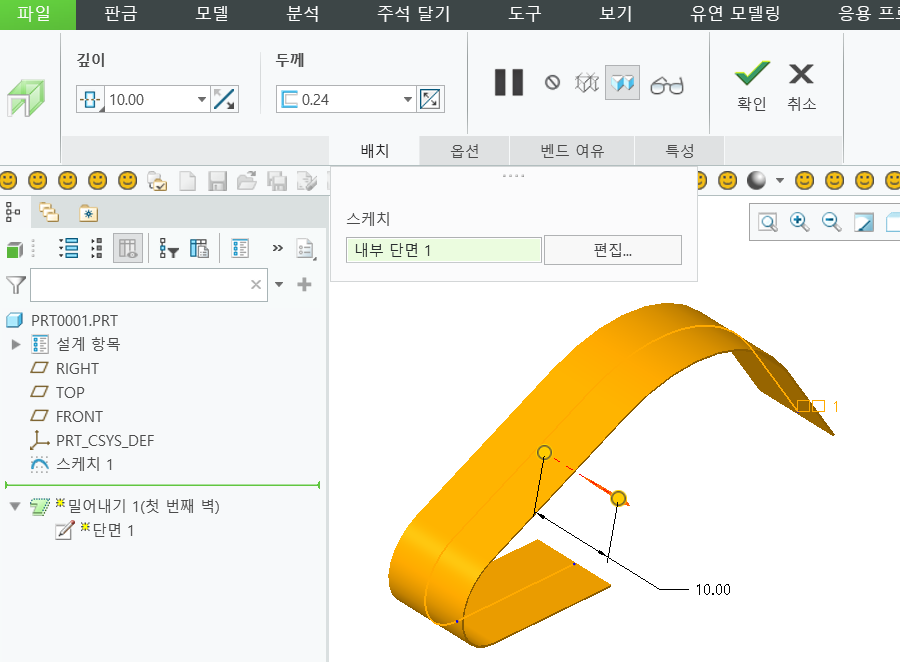

가이드 커브 만들기	첫번째 벽 만들기



2. 회전 서피스 만들기

1) 회전 서피스 스케치 하지

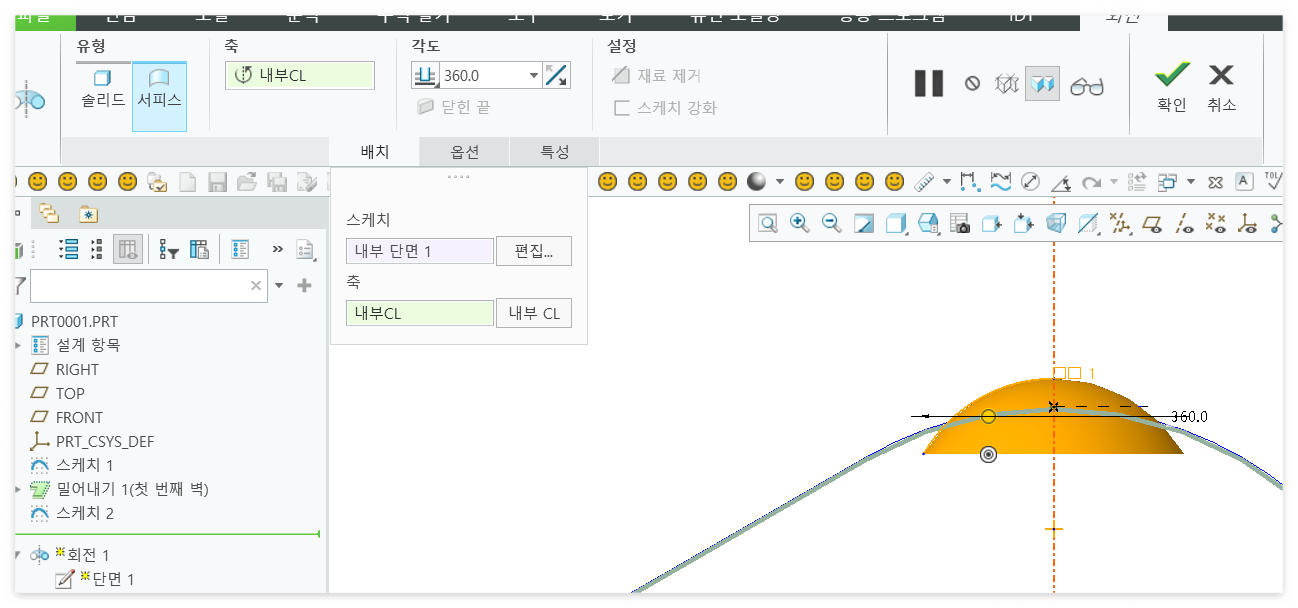

2) 회전 서피스 만들기 -반드시 서피스 형상은 솔리드 형상과 교차 해야 한다. 교차 하지 않으면 오류가 발생 한다

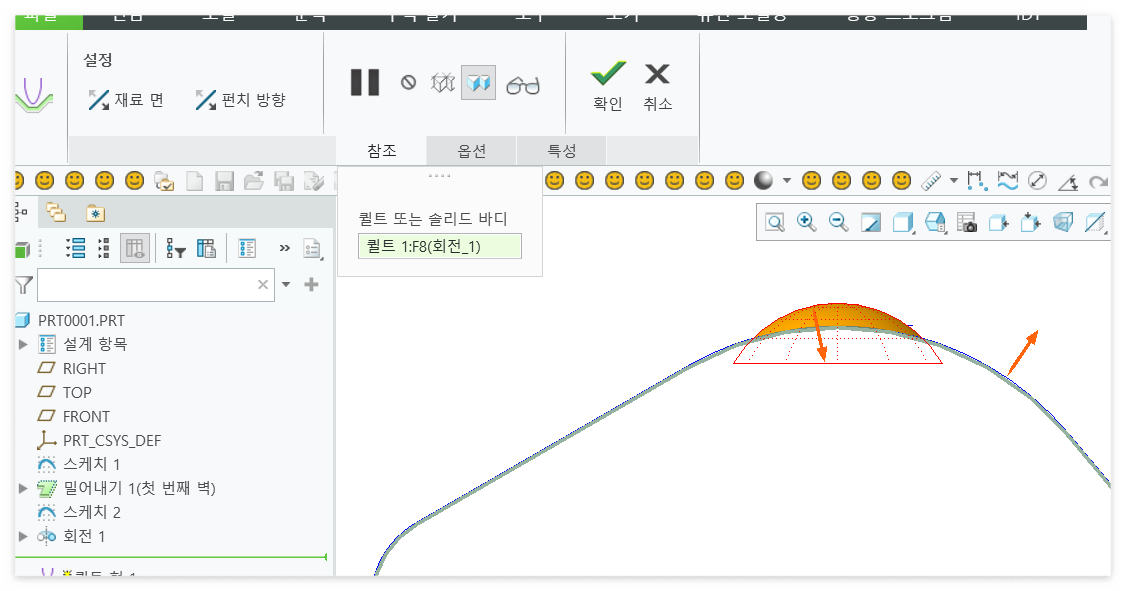

3. 서피스 펀치 만들기



4. 밴드 펴기

---

■ 두개의 서피스를 결합하여 복잡한 펀치 형상을 만들수 있습니다.

반드시 뚜껑이 닫히 서피스를 만들어야 서피스 결합을 할수 있습니다. 솔리드 형상과 결합 되어야 합니다

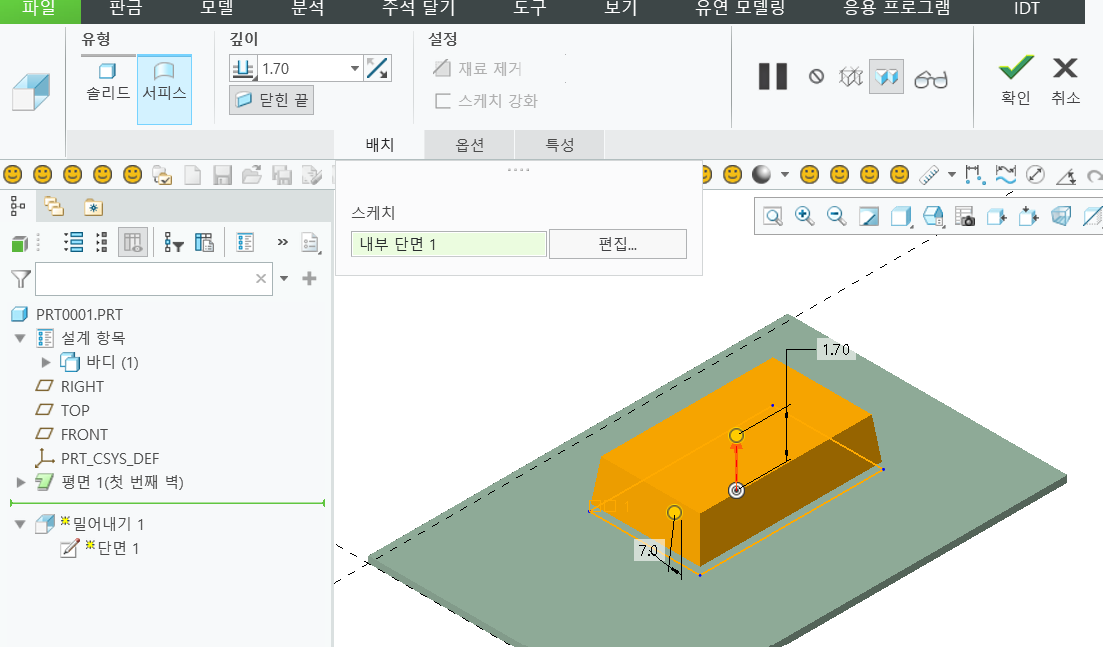

1. 밀어내기 첫 번째 서피스 만들기

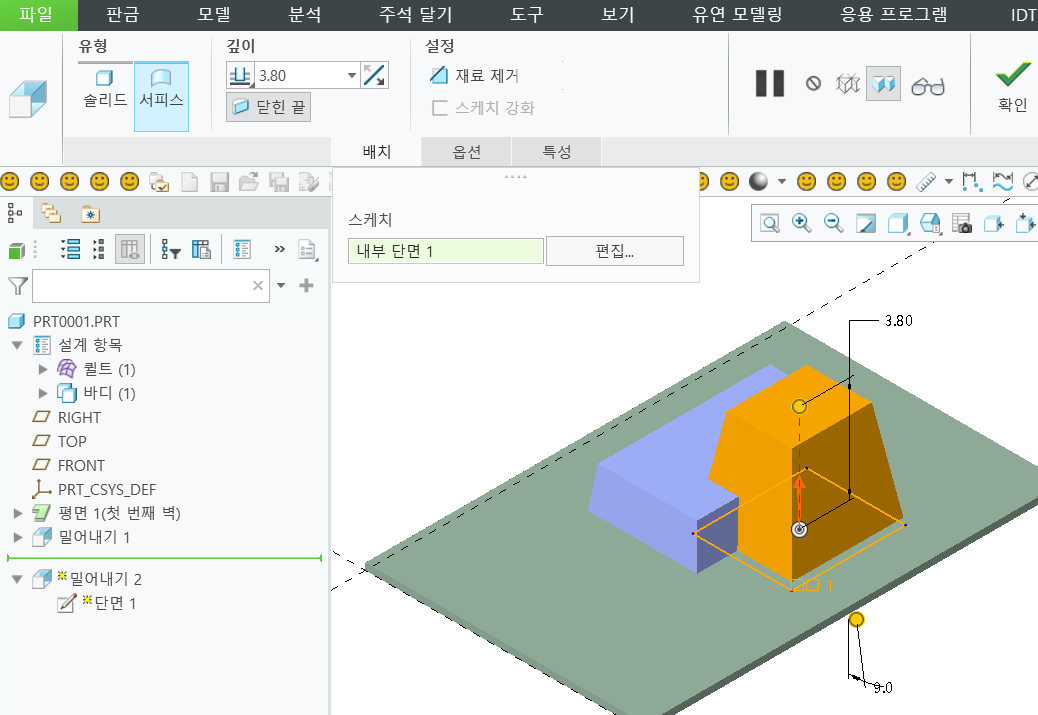

2. 밀어내기 두 번째 서피스 만들기

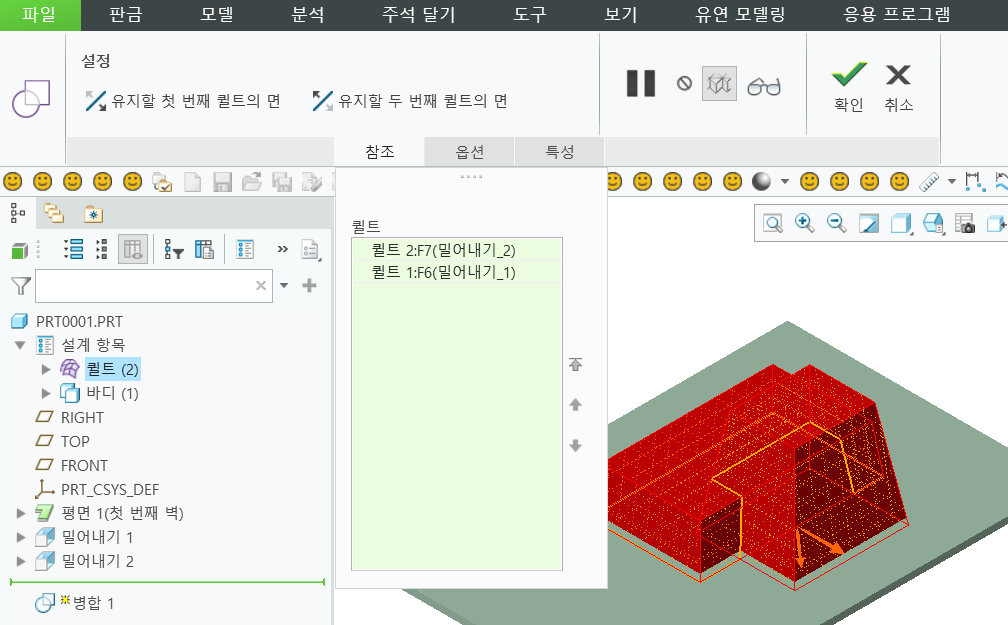

3. 첫 번째 서피스와 두번째 서피스 결합 하기



4. 서피스 펀치 만들기
