3D 모델에 제품 정보를 넣기

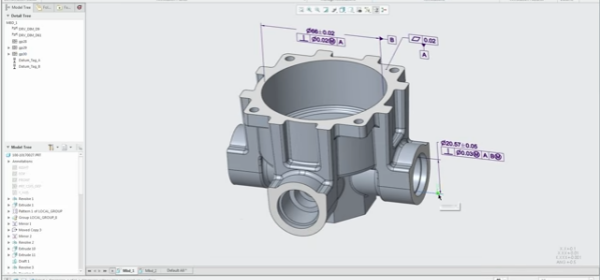

PMI(제품 제조 정보)는 3D CAD 파일에 포함된 설계, 제조, 품질 및 기타 데이터입니다.
부품을 만들고 측정하기 위해 2D 도면으로 전달된 모든 것을 3D 주석으로 업그레이드하여 작업을 자동화하고, 다운스트림 상호 운용성을 생성하고, 단일 정보 소스에서 다양한 데이터를 유지 관리할 수 있습니다.
PMI는 2D 도면 기반 워크플로에서 차세대 제조 프로세스를 제공하는 3D 모델 기반 워크플로로 전환할 수 있게 해주기 때문에 중요한 역할을 합니다.

[CREO MBD

- PMI는 ASME 및 ISO 산업 표준의 적용을 받습니다.

■ 2D 도면의 한계

1. 3D 시각화는 주류이고 모바일에서 검토가  가능 합니다.
2. CAM등 가공 기계가 읽을 수 없습니다.
3. 해석 및 데이터 부정확성에 더 취약합니다. 2D 도면의 최대 60%가 3D 모델과 일치하지 않습니다 .
4. 설계 의도를 전달하기에 적합하지 않습니다.
5. 부서 간 공동 작업에는 적합하지 않습니다.
6. 파일 및 작업 흐름에 대한 또 다른 문서입니다.

■ PMI 이점

PMI는 MBD(모델 기반 설계)의 핵심 구성 요소입니다. 모델 메타데이터를 모델 자체에 연결하고 도면에 대해 별도의 파일을 유지 관리할 필요가 없으며 각 치수 및 공차 메모가 속한 위치를 쉽게 확인할 수 있으므로 설계 및 엔지니어링 작업에 도움이 됩니다. Creo는 PMI (Product Manufacturing Information) 정보를 넣기 위해 "Annotation" 기능을 사용 합니다

1. 부품 PMI의 컨텍스트에서 메타데이터를 볼 수 있는 기능을 통해 별도의 도면이 아닌 3D 모델의 컨텍스트에서 GD&T,
    치수 및 메모를 명확하게 볼 수 있으므로 데이터가 속한 위치를 더 쉽게 이해할 수 있으며 도면을 만들지 않아도
    된다는 장점이 있습니다.

2. 데이터  정합성, 모든 GD&T, 치수 및 메모가 한 곳에 있으므로 엔지니어, 설계자 및 기술자가 모델의 데이터를
   업데이트하고 도면을 업데이트하지 못하거나 도면을 업데이트하지만 3D 모델을 업데이트하는 것을 잊는 위험을
    제거합니다.

3. 주석이 달린 섹션을 볼 수 있는 기능 PMI 섹션을 볼 수 있는 기능이 있습니다

4. 별도로 2D 파일을 관리 할 필요가 없습니다. 3D 모델에 다양한 정보를 넣을수 있습니다

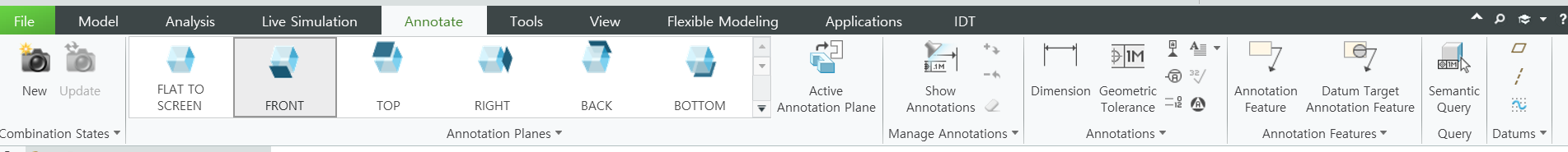

[ PMI 정보를 넣기 위한 Creo Annotation 기능]

---

PMI 정보 입력을 위한 Annotation  기능

■ Annotation 주용 기능

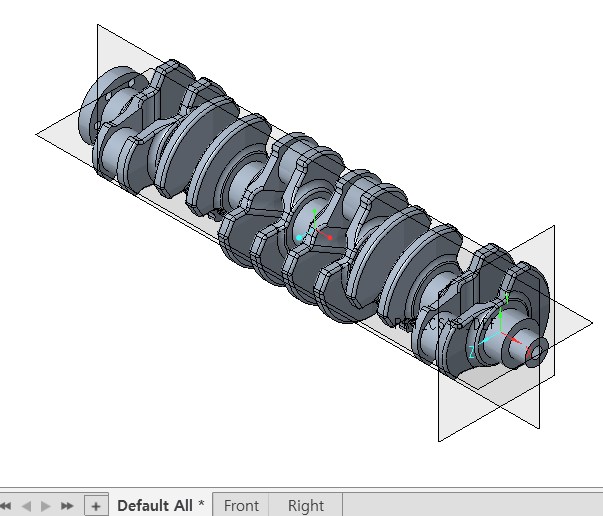

1. 정면도, 측면도, 평면도, 분해뷰등 다양한 뷰 (컴바인 뷰) 를 제공 합니다

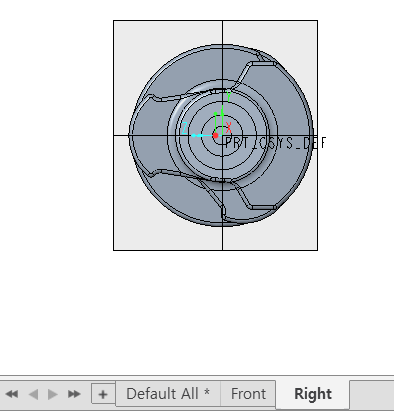

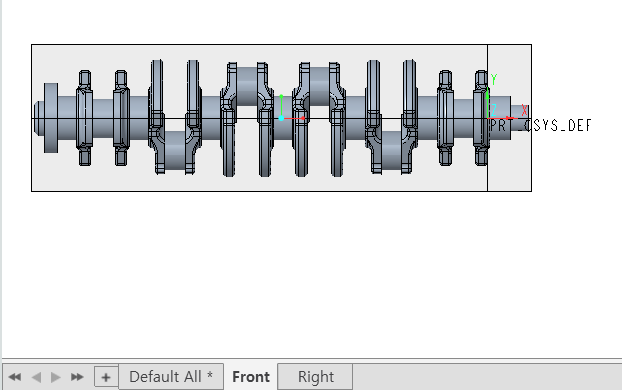

Default 컴바인뷰	Front 컴바인뷰	right 컴바인뷰

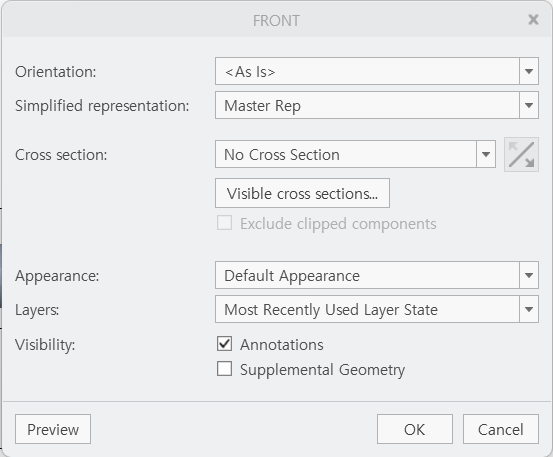

컴바인 뷰 :  뷰, Section, 단순화 표현 등을 조합 하여 화면에 표시 합니다



2. Annotation Planes
- 화면을 선택한 방향으로 회전 합니다. "Active Annotation Plane"을 선택하여 선택한 방향으로 회전 하며, 치수를 넣을
  평면이 됩니다. 사용자가 추가 할수 있습니다

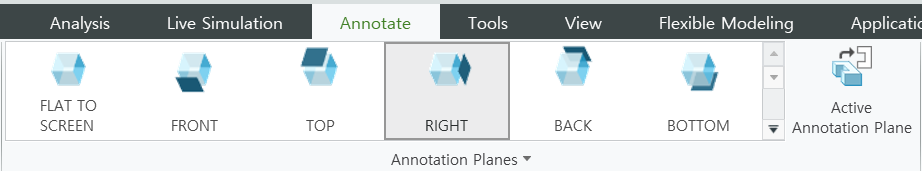

[ Annotation Planes ]

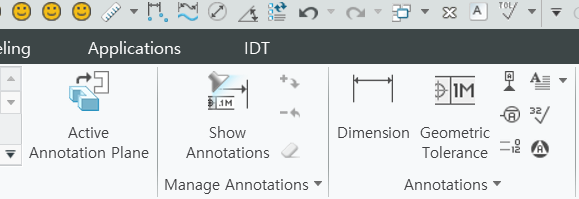

3.Manage Annotations
- 3D Model에 포함된 치수를 화면에 표시 합니다.

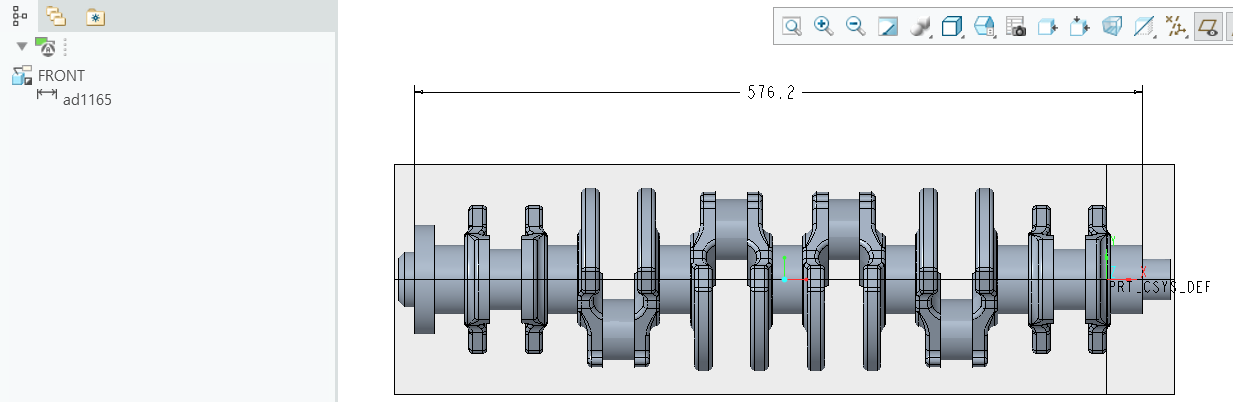

[ 3D 모델에서 Annotations 선택]

4. Annotations
- 사용자가 치수를 입력 합니다

[ Annotations 입력]

5. Annotation Feature
- Annotation Feature를 만들면 모델 Tree에서 표시 됩니다. 상위 모델에서 하위 모델의 "Annotation Feature"를
표시  할수 있습니다.

---

Annotation  기능을 사용 하면, Product View Express 프로그램으로 타 부서 및 협력 업체와 협업 할수 있습니다.



Creo View Express 배우기 #3



3D 모델 기준으로 설계 정보를 입력 하십시요. 설계 리뷰 업무가 간소화 됩니다. 3D 모델이 업데이트 되어도, Annotation 내용은 자동 업데이트 됩니다. CREO가 없어도 설계자의 의도를 전달 받을수 있습니다. 필요에 따라 비 설계자도 3D 모델을 활용 하여 업무 문서를 만들 수 있습니다.

해외의 경우, Annotation 정보를 활용 하는 제품도 있습니다

Products | Capvidia



Annotation 정보는 ToolBOX Web에서 응용 프로그램 개발에 사용 할수 있습니다.
설계자가 직접 엑셀 VBA에서 다양한 응용 프로그램 개발이 가능 합니다.

Annotation 이름을 (DIM01, DIM02 ....) 입력 하면. 엑셀 VBA프로그램이 파일 이름, 작성자 이름, 날짜, 주요 치수 이름 (DIM01, DIM02 ....), 치수 값, 공차 값을 엑셀 파일에 표시 합니다. 3D 치수에 에 자동번호가 입력 됩니다.
PVZ와 엑셀 파일이 저장 됩니다. 필요에 따라 3D PDF 파일도 저장 됩니다.

도면이 가지고 있는 치수 값을 가지고 오기 #1

Creo의 Annotation 기능을 활용해 보십시요. 설계 업무의 혁신을 가져다 줄것 입니다
