직경 "81", 높이 "61.5" 솔리드 형상을 만들었습니다. "Removing Material" 기능으로 사이드 두께 "2.75", 깊이 두께 "10" 형상을 만듭니다. 내부에 라운드를 "8.5" 값을 입력 합니다. 높이 두께 값 " 10" 을 만족 하기 위해, 솔리드 형상의 윗면으로 부터 Offset한 데이텀 평면을 만듭니다. 내부 라운드 값은 "8.5" 입니

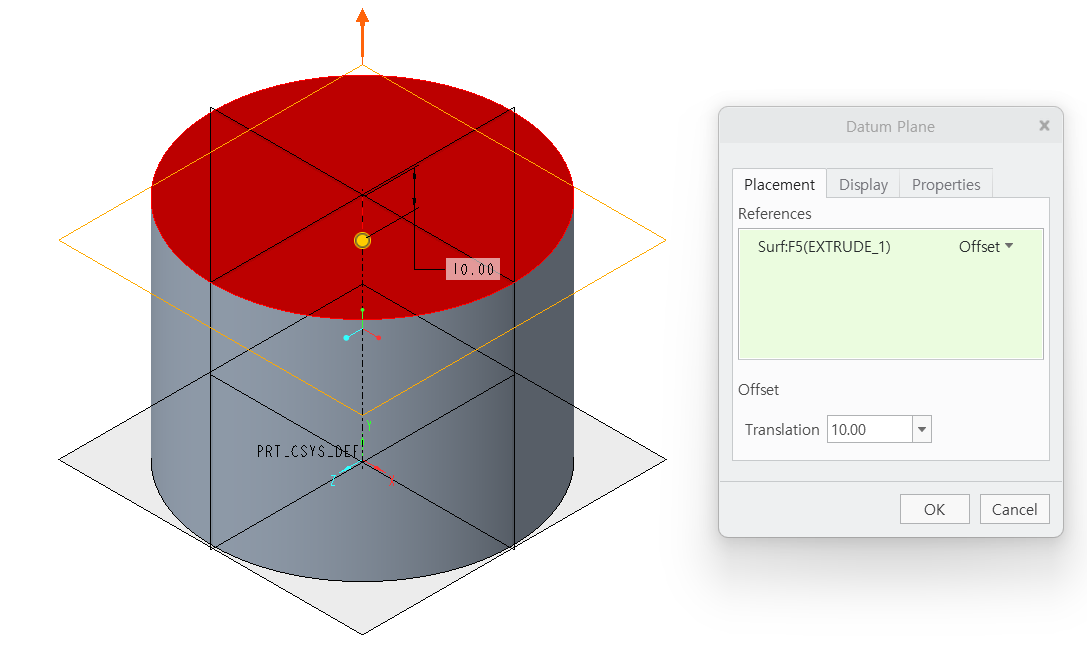

■ 데이텀 평면 만들기
데이텀 평면은 스케치하기 위한 보조 역활 입니다. 무한대의 서피스 면이 있습니다. 자주 사용하는 기능 입니다. Feature 내부에 추가 될수 있고, 단독으로 Feature를 만들 수 있습니다.

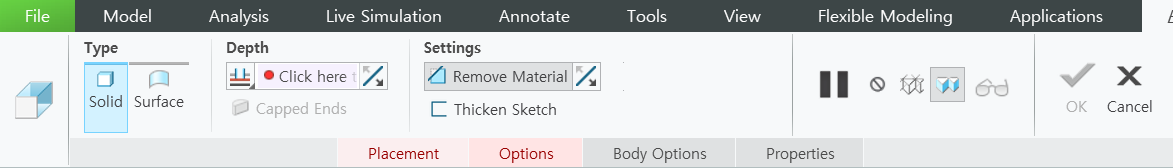

■ Remove 명령을 사용 하여 피스톤의 내부 형상을 만듭니다.

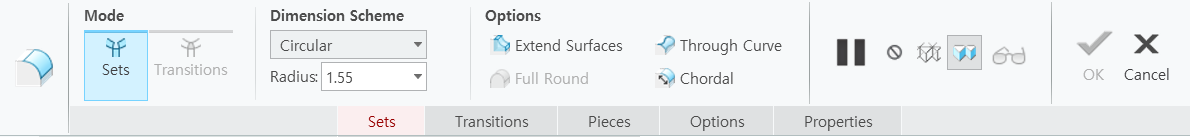

■ 라운드 명령을 사용 하여 피스톤 내부에 라운드 형상을 만듭니다. 라운드 값은 " 8.5" 입니다
■ 피스톤 만들기
■ Extrue Feature 동영상
■ 스케치 구속 방법
