드로잉 메모에서 매개변수를 사용하는 방법

■ 드로잉 메모에서 매개변수 추가

도면이 참조하는 부품이나 어셈블리에서 도면의 매개변수를 호출하려면 "&Parameter"를 입력해야 합니다. 여기서 "Parameter"는 값을 보려는 매개변수의 이름입니다. 예를 들어 부품 내에 "Part_No"라는 매개변수가 "1" 값으로 설정되어 있고 메모 내에 "&Part_No"를 입력한 경우가 있습니다. 그러면 메모에 "&Part_No" 대신 "1"이 표시됩니다.



어셈블리 도면 내에서 부품 또는 하위 어셈블리의 매개변수를 호출하는 메모를 작성할 수도 있습니다. 이렇게 하려면 부품 또는 하위 어셈블리의 세션 ID를 알아야 합니니다. 첨부된 메모를 사용하는 경우" &PARAMETER:세션 ID"을 입력할 수 있습니다. 여기서 "Parameter"는 값을 확인하려는 매개변수의 이름입니다.



---

Tip > Creo Parametric의 드로잉 메모에서 어셈블리 컴포넌트 또는 부품의 "세션 ID"응 검색 방법



▶ 구성 요소의 세션 ID 확인
 1. 도구 > 관계 > 표시 > 세션 ID 를 선택 합니다.

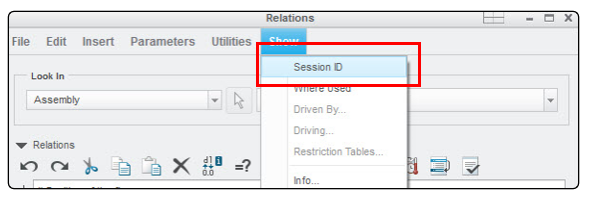

[세션 ID 선택 ]

​2. 메뉴 관리자에서 구성 요소 유형 선택(어셈블리, 부품 또는 스켈레톤)

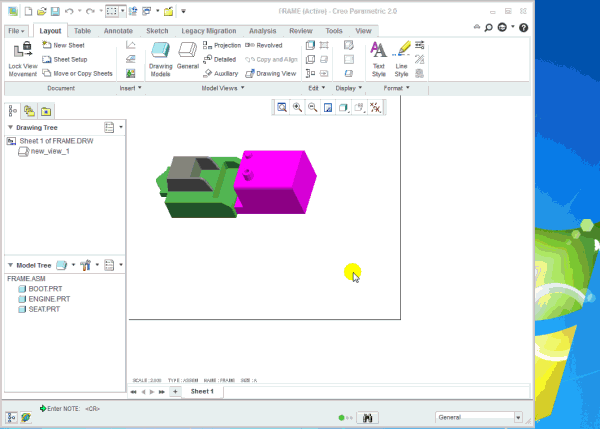

[ 검색 파일 선택 ]

3.그래픽 영역 또는 모델 트리에서 구성요소 선택

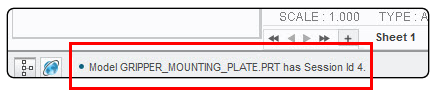

4.세션 ID 번호가 메시지 영역에 나열되어 있습니다.  모델 <이름>에는 세션 ID 번호가 있습니다.



▶ 주석  구문:
1. 매개 변수 &<parameter_name>:<component_ID#>
2. 차원 값  &<d##>:<Session_ID> 의 경우 차원 값을 호출합니다.



---

■ 실습

1. 주석 명령을 선택 합니다

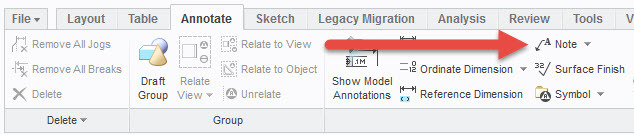

[ 주석 명령 선택 ]

2. 주석을 입력 합니다

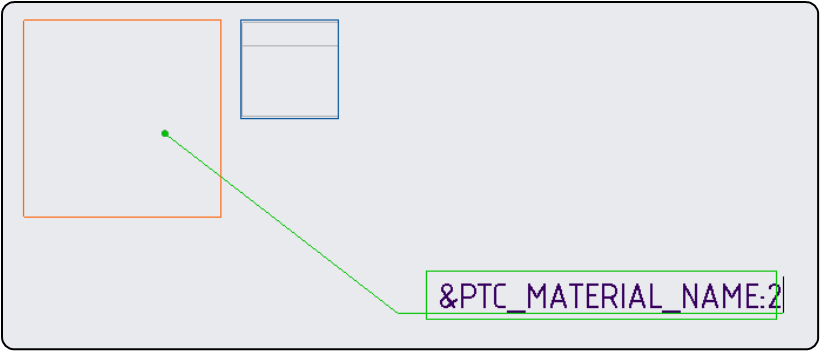

[ 세션 ID 와 함게 Parameter 입력
