Parametric 이해 하기

■ 소개

Creo Parametric의 파라메트릭 특성 및 피쳐 대 피쳐 관계를 통해 설계 의도를 쉽게 포착하고 설계를 변경할 수 있습니다. Parametric 아래와 같은 특징을 갖습니다.

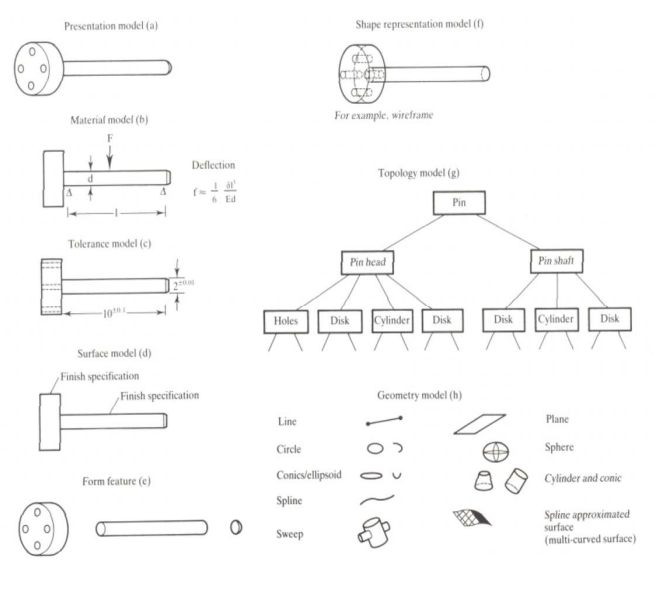

[ Parametric Feature Relationships ]

■ Parametric

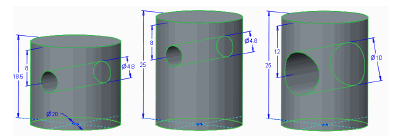

Creo Parametric 모델은 치수와 매개변수를 사용하여 모델 내 Feature의 크기와 위치를 정의하는 가치 기반 모델입니다. Feature 치수 값을 변경하면 해당 피처가 변경 사항에 따라 업데이트됩니다.  그런 다음 변경 사항이 모델의 관련 Feature 에 자동으로 전파되어 전체 부품이 업데이트됩니다.



• 모델 지오메트리는 Features에 의해 정의됩니다.
• Features는 매개변수(parameters), 참조(references) 및 치수로 정의됩니다.
• 치수 값을 수정하면 관련 지오메트리가 자동으로 업데이트됩니다.



■ Parent/Child Relationships:

• 생성하는 동안 참조된 피쳐가 상위 피쳐가 됩니다.
• 상위 기능이 변경되면 그에 따라 하위 기능도 예측하여 변경됩니다.

Creo Parametric의 기능 간 관계는 설계 의도를 포착하기 위한 강력한 도구를 제공합니다. 모델링 프로세스 중에 하나의 피쳐가 다른 피쳐를 참조하여 생성될 때 설계 의도가 추가됩니다. 새 피쳐를 생성할 때 생성 중에 참조된 모든 피쳐는 새 피쳐의 상위 피쳐가 됩니다. 상위를 참조하는 새 피쳐를 상위의 하위라고 합니다. 상위 기능이 업데이트되면 상위 피쳐의 모든 하위 항목도 그에 따라 업데이트됩니다. 이러한 관계를 부모/자식 관계라고 합니다.



---

누구나 더 빨리 시장에 출시하고 비용을 절감하기를 원합니다.그렇기 때문에 기존 설계 데이터를 최대한 재-사용하는 것이 매루 효율적입니다. CAD 모델의 현재의 제품, 이전의 제품 또는 일반적인 구성 요소들을 업데이트 할수 있으면 설계 작업이 더빨리 완료되고, 상당한 비용 절감이 가능 합니다.



CREO의 핵심 기능인 Feature-Based Concepts,  Parametric Concepts, Associative Concepts, Model-Centric Concepts

은 CREO 모델의 재-활용성을 가능 하게 합니다.



CAD 모델을 재 활용하는 것은 쉽지는 않습니다. 대부분의 모델은 CAD 모델의 재-활용을 고려 하지 않고 CAD 모델을 완료 합니다. 따라서 부품 또는 어셈셈블 모델을 변경 하여 새로운 버전 또는 제품을 만드는것이 어렵습니다.



디자인 의도(재-활용 계획)를 만들어 공유 하여 사용 하십시요. 디자인 의도는 업데이트 (개선) 과정이 필요 합니다.



재-활용을 고려한, 디자인 의도를 고려하지 않고 가장 빠른 시간 또는 가장 적은 수의 Feaure를 사용하여 cad 모델을 완성 하면 , 강력하지 않고, 유연 하지 않은 cad 모델을 완성 하게 됩니다. 강력한 Parametric한 cad 모델을 완성 하지 못합니다. 완성된 cad 모델은 불가능 하지는 않지만 엉성하게 cad 모델이 재-사용 됩니다.



Sketche 및 Part, Assemble에 설계 의도 구축 하기



■ Sketch

• Sketch 환경 설정
• 모델의 참조 관계 설정
• 참조 관계를 고려한 Dimension 배치

■ Part
    - Save As를 하여 새로운 모델을 손쉽게 만들어야 합니다. UDF를 사용하여 설계 표준을 적용 해야 합니다

• 적정한 Feature 타입 정의
• Feature 동작 방법 정의
• Parent-Child 관계 정의
• 관계식 설정
• 최적화

■ Assemble

• 라이브러리 부품 구성
• 제품의 어셈블리 구조 정의
• 조립 방법 구성 정의 - 메카니즘 구성
• 하향식 모델 구성



- 설계에 사용 되는 라이브러리들을 중앙에 저장 하고, 타 설계자와 공유 하여 사용 하십시요. 라이브러는 part. 서브
  어셈블, UDF, 스케치 Section, 심볼등 매우 다양 합니다.



- 하향식 설계 방법은 skeleton Part를 사용 하여 강력한 설계의도로를 구축 할 수있습니다. 하향식 설계 방법은
  skeleton Part와 연결된 CAD 모델간의 상호 관계 설정(외부 참조)에 크게 의존 합니다. 절대적으로 필요한 경우에만
  외부 참조를 구성 하여 사용 하십시요.



- 설계의도를 고려하여 CAD 모델을 생성 하였지만, 재-활용이 힘든 경우가 있습니다. 구성된 모델이 많고, 오래된 모델이 면, 재 활용 하는데 문제가 많습니다. 또한 타 CAD 모델을 수정 할 경우 재-활용이 힘듭니다. CREO의 Flexible Modeling 기능을 사용 하십시요.
